| Номер в госреестре | 69435-17 |
| Наименование СИ | Контроллеры модульные для систем пожарной и газовой сигнализации |
| Обозначение типа СИ | REGARD 7000 |
| Изготовитель | "Dräger Safety AG & Co. KGaA", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры модульные для систем пожарной и газовой сигнализации REGARD 7000 (далее - контроллеры) предназначены для измерений входных аналоговых сигналов силы постоянного тока от первичных датчиков.
Принцип действия контроллеров основан на измерении аналоговых сигналов с первичных преобразователей (датчиков), их обработке и отображении измеренной информации, архивации событий, формировании управляющих релейных сигналов, а также формировании цифровых сигналов для обмена данными с системами верхнего уровня по стандартным протоколам передачи данных.
Контроллеры непрерывно отслеживают возникновение следующих состояний:
- наличие концентрации газа или пара в окружающем воздухе;
- срабатывание каналов дискретного ввода.
Контроллеры выполняют следующие функции:
- питание подключенных датчиков и извещателей;
- оценка всех измерительных сигналов, дискретных сигналов и сигналов состояния;
- отображение результатов измерений и состояния систем пожарной и газовой сигнализации на дисплейной панели;
- обмен данными в цифровом виде с системами верхнего уровня управления (ПК, ПЛК и пр.);
- прием сигналов от контроллера системы Polytron-Regard (до 99 каналов);
- управление подключенными сигнальными устройствами.
Все измеренные значения и важные системные параметры непрерывно отображаются на одной или нескольких дисплейных панелях и передаются через модуль шлюза на систему управления верхнего уровня.
Контроллеры состоят из одной или нескольких док-станций, в каждую из которых устанавливается до 4 или 8 модулей (в зависимости от исполнения). Док-станция подает питание на все подключенные модули и косвенно через модули обеспечивает питание соответствующих датчиков (для датчиков с максимальным потребляемым током 500 мА). Через док-станцию осуществляются все системные коммуникации между модулями, а также с другими док-станциями. Максимальное число каналов контроллера (входных и выходных) составляет 1536.
Каждый входной или выходной модуль имеет 8 каналов. Контроллеры состоят из следующих модулей:
1. Модуль аналоговых входов (4-20) мА. Модуль имеет возможность подключения до 8 датчиков. Модуль преобразует входные значения силы постоянного тока каждого канала в цифровой формат для последующей передачи данных на другие модули и устройства системы. В зависимости от назначения настраиваются области выхода за верхний и нижний пределы диапазона, а также особые состояния и предупреждения датчика. Опционально модуль аналоговых входов (4-20) мА поддерживает цифровую связь по стандарту HART.
2. Модуль дискретного ввода. Модуль имеет возможность подключения до 8 устройств с дискретными выходами. Модуль применяется для приема дискретных сигналов и выдачи
управляющих сигналов на релейные модули для активации устройств оповещения о превышении заданных пороговых значений измеренного сигнала.
3. Выходные модули в нескольких исполнениях, каждое с 8 независимыми релейными выходами для коммутации нагрузок, работающих от напряжения электросети переменного тока или от сети 24 В постоянного тока.
4. Модуль шлюза для вывода данных системы через интерфейс MODBUS RTU на системы верхнего уровня. Дополнительно в состав входят клеммный блок и шлюз MODBUS RTU. Модуль шлюза предназначен для предоставления данных для визуализации и документирования состояния системы. Модуль также используется для квитирования каналов или установки состояния блокировки.
5. Модуль шлюза для подключения удаленных док-станций.
6. Мостовый модуль, позволяющий интегрировать в контроллеры системы Polytron-Regard до 99 каналов.
7. Модуль-заглушка для свободных (не занятых другими модулями) портов док-станции.
Контроллеры предназначены для установки в шкаф управления. Док-станция системы крепится к соответствующей монтажной панели в шкафу. Дисплейная панель в трех исполнениях 3RU, 6RU и PM для работы системы устанавливается в дверь или на стойку в шкафу управления. Дисплейная панель крепится к чистой и гладкой поверхности для обеспечения класса защиты IP 65.
Конфигурирование контроллеров возможно либо с дисплейной панели, либо с персонального компьютера с помощью специального конфигурационного программного обеспечения.
Отображение результатов измерений и состояния контроллеров также возможно на персональном компьютере автоматизированного рабочего места оператора с автономным программным обеспечением ViewPro 7000.

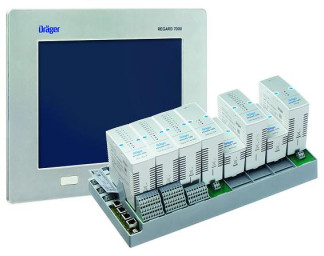

Внешний вид контроллеров с указанием места нанесения знака поверки представлен на рисунке 1. Пломбирование контроллеров не предусмотрено.
Программное обеспечение (далее по тексту - ПО) Regard 7000 представляет собой набор микропрограмм, предназначенных для конфигурации и обеспечения нормального функционирования всех модулей контроллера, управления внешними и внутренними интерфейсами. Данное ПО имеет метрологически значимые и незначимые части.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентиф икацион ные данные | Значение | |||||
| Идентификационное наименование ПО | Дисплейная панель | Модуль аналоговых сигналов (4-20) мА | Модуль дискретного ввода | Модуль шлюза | Модули релейных выходов | Мостовой модуль |
| Номер версии (идентификационный номер) ПО, не ниже | 01.01.00 (8326832) | 01.00.01 (8324863) | 01.00.01 (8324864) | 01.00.01 (832486 7) | 01.00.01 (8324862) | 01.00.02 (8326572) |
| Цифровой идентиф икатор ПО | 221234ae3 f4b2f5b8d afd954580 67dba | a03ea2de6de aa53777100a 03d1095aa5 | 2ea492ce54 2c4746a1a2 1db35750ae ed | 87f3260 202770d 645e2d8 3845e7e f38a | fffbfb206 11e56e1bf 50bc2387 cc6a42 | D03561EF A183242F 997549AF 66922186 |
| Алгоритм вычисления цифрового идентификатора ПО | MD 5 | |||||
Основные метрологические и технические характеристики контроллеров приведены в таблицах 2 - 3.
Таблица 2 - Основные метрологические характеристики контроллеров
| Наименование характеристики | Значение |
| Модуль аналоговых сигналов (4-20) мА | |
| Диапазон измерений силы постоянного тока, мА | от 0 до 24 |
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока в диапазоне от 0 до 4 мА включ., мА | ±0,05 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока в диапазоне от 0 до 4 мА включ., вызванной изменением температуры окружающей среды на каждый 1 °С от нормальных условий измерений, мА | ±0,002 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока в диапазоне св. 4 до 24 мА, % | ±1,25 |
| Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока в диапазоне св. 4 до 24 мА, вызванной изменением температуры окружающей среды на каждый 1 °С от нормальных условий измерений, % | ±0,05 |
| Входное сопротивление, Ом, не более | 262 |
| Количество входных каналов | 8 |
| Наименование характеристики | Значение |
| Максимальный потребляемый ток, А: - модуль аналоговых сигналов (4-20) мА | 2,10 |
| - модули дискретного ввода | 2,10 |
| - модуль шлюза | 0,16 |
| - шлюз MODBUS RTU | 0,08 |
| - мостовой модуль | 0,16 |
| - релейные модули | 0,20 |
| - модуль для подключения удаленных док-станций | 0,18 |
| - док-станции | 22,0 |
| - дисплейная панель | 1,00 |
| Напряжение питания от источника постоянного тока, В: - модуль аналоговых сигналов (4-20) мА | 24 |
| - модули дискретного ввода | 24 |
| - модуль шлюза | от 18 до 30 |
| - релейные модули | 24 |
| - модуль для подключения удаленных док-станций | от 18 до 30 |
| - док-станции | от 18 до 30 |
| - дисплейная панель | от 19,2 до 28,8 |
| Напряжение питания от сети переменного тока, В: - релейные модули | 240 |
| Габаритные размеры (высотахширинахглубина), мм, не более: - модуль аналоговых сигналов (4-20) мА | 110x46x130 |
| - модули дискретного ввода | 110x46x130 |
| - модуль шлюза | 110x46x130 |
| - шлюз MODBUS RTU | 116x23x115 |
| - мостовой модуль | 110x46x130 |
| - релейные модули | 110x46x130 |
| - заглушка | 110x46x85 |
| - клеммный блок | 69x44x44 |
| - модуль для подключения удаленных док-станций | 110x46x85 |
| - док-станции | 184x400x78 |
| - расширенная дисплейная панель 6RU | 266x483x68 |
| - расширенная дисплейная панель PM | 286x347x68 |
| Масса, кг, не более: - модуль аналоговых сигналов (4-20) мА | 0,265 |
| - модули дискретного ввода | 0,265 |
| - модуль шлюза | 0,265 |
| - шлюз MODBUS RTU | 0,130 |
| - мостовой модуль | 0,265 |
| - релейные модули | 0,340 |
| - заглушка | 0,115 |
| - клеммный блок | 0,530 |
| - модуль для подключения удаленных док-станций | 0,115 |
| - док-станции | 2,6 |
| - расширенная дисплейная панель 6RU | 3,8 |
| - расширенная дисплейная панель PM | 3,7 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: | |
| - температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С: | |
| - контроллер | от 0 до +55 |
| - дисплейная панель | от 0 до +50 |
| - относительная влажность воздуха без конденсации, %: | |
| - контроллер | до 95 |
| - дисплейная панель | до 90 |
| Средняя наработка на отказ, ч | 168 000 |
| Срок службы, лет | 15 |
наносится с помощью наклейки на боковую поверхность корпуса контроллера. Комплектность средства измерений
Таблица 4 - Комплектность контроллеров
| Наименование | Количество |
| Контроллер модульный для систем пожарной и газовой сигнализации REGARD 7000 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 69435-17 «Контроллеры модульные для систем пожарной и газовой сигнализации REGARD 7000. Методика поверки», утвержденному ООО «ИЦРМ»
22.09.2017 г.
Основное средство поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
