| Номер в госреестре | 69444-17 |
| Наименование СИ | Анализаторы кабельных трактов и антенн |
| Обозначение типа СИ | ZPH |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кабельных трактов и антенн ZPH предназначены для однопортовых измерений модуля и фазы коэффициента отражения коаксиальных устройств.
Принцип действия анализаторов кабельных трактов и антенн ZPH основан на подаче на тестируемое устройство высокочастотного сигнала, формируемого в приборе синтезатором высокой частоты, и измерении отклика от устройства с помощью приемника, работающего на супергетеродинном принципе, и моста для разделения падающей и отраженной мощности. Результаты измерений выводятся на экран анализатора в виде графиков и числовых значений.
Конструктивно анализаторы кабельных трактов и антенн ZPH выполнены в виде портативного моноблока. На передней панели прибора расположены дисплей и клавиатура управления. На торцах - разъемы N-типа для измерения коэффициента отражения и мощности СВЧ, интерфейсы USB и LAN, разъем для подключения питания и отсек для встроенного сменного аккумулятора.
Анализаторы кабельных трактов и антенн ZPH позволяют выполнять измерения коэффициента отражения коаксиальных однопортовых устройств в автоматическом и ручном режимах. Полученные графики и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы дистанционного управления. Анализаторы поддерживают дистанционное управление через интерфейсы USB и LAN.
Анализаторы кабельных трактов и антенн ZPH имеют следующие опции:
B4 - расширение диапазона частот до 4 ГГц;
K19 - режим измерения средней мощности;
ZN-Z103 - модуль автоматической калибровки;
HA-Z301 - блок питания;
HA-Z306 - аккумуляторная батарея.

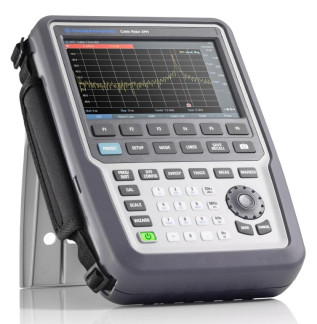

Внешний вид анализаторов кабельных трактов и антенн ZPH, обозначение места нанесения знака утверждения типа и знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Идентификационные данные программного обеспечения анализаторов кабельных трактов и антенн ZPH приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW ZPH |
| Номер версии (идентификационный номер) ПО | 1.10 и выше |
| Цифровой идентификатор ПО | - |
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов кабельных трактов и антенн ZPH за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Рисунок 2 - Схема пломбировки анализаторов кабельных трактов и антенн ZPH от
несанкционированного доступа
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Диапазон рабочих частот, Гц | штатно | от 2-106 до 3 109 | ||
| опция B4 | от 2-106 до 4109 | |||
| Пределы допускаемой относительной погрешности частоты опорного генератора 10 МГц | ±2 10-6 | |||
| Номинальное входное сопротивление ВЧ входов ^«розетка», Ом | 50 | |||
| Номинальное значение полосы пропускания на уровне минус 3 дБ, кГ ц | 10 | |||
| Номинальное значение выходной мощности, дБ относительно 1 мВт | -10 | |||
| Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения при калибровке по модулю ZN-Z103 в зависимости от модуля коэффициента отражения, дБ/градус | модуль | фаза | ||
| св. минус 15 до 0 дБ включ. | ±0,3 | ±2,1 | ||
| св. минус 25 до минус 15 дБ включ. | ±1,0 | ±7,5 | ||
| от минус 35 до минус 25 дБ включ. | ±3,1 | ±26 | ||
| Диапазон измерений мощности (опция K19), дБ относительно 1 мВт | от -20 до +30 | |||
| Пределы допускаемой абсолютной погрешности измерений мощности в диапазоне частот от 10 МГц до 4 ГГц (опция K19), дБ | ±1,2 | |||
| Наименование характеристики | Значение | |
| Блок питания HA-Z301 | Напряжение питания частотой 50 Гц по входу, В | от 100 до 240 |
| Напряжение питания постоянного тока по выходу, В | 15 | |
| Потребляемая мощность, Вт, не более | 10 | |
| Масса, кг, не более | 2,5 | |
| Габаритные размеры (ширинахвысотахглубина), мм | 202х294х76 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -10 до +50 95 | |
| Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -40 до +70 80 | |
| Время прогрева, мин | 15 | |
| Средняя наработка на отказ, лет | 10 | |
наносится на переднюю панель анализаторов кабельных трактов и антенн ZPH методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность средства изме | рений | |
| Обозначение | Количество | |
| Анализатор кабельных трактов и антенн | ZPH | 1 шт. |
| Опции | по отдельному заказу | |
| Комплект ЗИП | 1 компл. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-4671-441-2017 | 1 экз. |
осуществляется по документу РТ-МП-4671-441-2017 «ГСИ. Анализаторы кабельных трактов и антенн ZPH. Методика поверки», утвержденному ФБУ «Ростест-Москва» 07 сентября 2017 года.
Основные средства поверки:
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
- набор мер коэффициентов передачи и отражения ZV-Z270 (регистрационный номер в Федеральном информационном фонде 52112-12);
- комплект мер комплексных коэффициентов передачи и отражения 05СК200-150 (регистрационный номер в Федеральном информационном фонде 53218-13);
- ваттметр проходящей мощности СВЧ NRP-Z98 (регистрационный номер в Федеральном информационном фонде 43643-10);
- генератор сигналов SMB100A (регистрационный номер в Федеральном информационном фонде 39230-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов кабельных трактов и антенн ZPH в соответствии с рис. 1 или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Техническая документация изготовителя фирмы “Rohde & Schwarz GmbH & Co. KG”
| Зарегистрировано поверок | 589 |
| Поверителей | 10 |
| Актуальность данных | 21.11.2024 |
