Панорамные измерители КСВН и ослабления Р2-МВМ-37, Р2-МВМ-78, 69448-17

Назначение

Панорамные измерители КСВН и ослабления Р2-МВМ-37, Р2-МВМ-78 (далее -измерители) предназначены для измерений КСВН и модулей коэффициентов передачи в полых

прямоугольных волноводах.

Описание

Принцип действия измерителей основан на раздельном выделении падающей на объект измерений (двухполюсники - устройства оконечного типа и четырехполюсники - устройства проходного типа) отраженной от него и прошедшей через него волн СВЧ сигнала.

Напряжения, пропорциональные амплитудам падающей, отраженной и прошедшей волн после усиления и вычисления по специальным алгоритмам преобразуются в значения измеряемых параметров: КСВН и модуль коэффициента передачи |S21|.

Конструктивно измеритель состоит из блока измерительного (далее - БИ), преобразователя детекторного и комплекта комбинированного.

БИ состоит из источника СВЧ сигнала - генератора качающейся частоты (ГКЧ), СВЧ измерительного тракта, блока обработки измерительной информации (БОИИ), блока персонального компьютера (блок ПК), ЖКИ монитора. БИ имеет интерфейсы RS232, USB, Ethernet.

СВЧ измерительный тракт состоит из ферритового вентиля ВФ1, двух направленных ответвителей, аттенюатора. С детекторов направленных ответвителей снимаются сигналы, несущие информацию о параметрах объекта измерения. Эти сигналы усиливаются с помощью усилителей и поступают в БОИИ, который осуществляет их аналого-цифровое преобразование и передачу в блок ПК.

Преобразователь детекторный состоит из ферритового вентиля, детектора и усилителя. Сигнал с выхода преобразователя подается в БОИИ БИ, который осуществляет его аналогоцифровое преобразование и передачу в блок ПК.

Результаты измерений отображаются на ЖКИ монитора блока ПК в декартовой системе координат с отсчетом значений измеряемых параметров в любой частотной точке диапазона рабочих частот измерителя с помощью маркера.

Комплект комбинированный содержит: отрезок волновода, нагрузку короткозамкнутую, нагрузку согласованную.

Управление работой измерителя осуществляется с клавиатуры на передней панели корпуса БИ и манипулятором «мышь» в диалоговом режиме.

БИ и преобразователь детекторный защищены от несанкционированного доступа пломбированием одного из винтов на их корпусе.

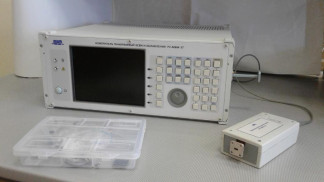

Внешний вид измерителей Р2-МВМ-37, Р2-МВМ-78 приведен на рисунке 1.

Схема пломбирования измерителей Р2-МВМ-37, Р2-МВМ-78 от несанкционированного доступа приведена на рисунках 1 и 2.

1    - БИ

2    - преобразователь детекторный

3    - комплект комбинированный

4    - место пломбирования от несанкционированного доступа Рисунок 1 - Внешний вид измерителей Р2-МВМ-37, Р2-МВМ-78

1 - место пломбирования от несанкционированного доступа Рисунок 2 - БИ. Задняя панель

Программное обеспечение

Программное обеспечение (далее - ПО) измерителей хранится в памяти блока ПК.

Идентификационное наименование ПО «SNA».

ПО «SNA» выполняет функции: управление работой измерителя, выбор режимов измерений и калибровки, выбор формы индикации и регистрации результатов измерений.

Влияние ПО «SNA» не приводит к выходу метрологических характеристик измерителей за пределы допускаемых значений.

Метрологически значимой частью ПО «SNA» измерителя Р2-МВМ-37 является файл «Metr37.dll».

Метрологически значимой частью ПО «SNA» измерителя Р2-МВМ-78 является файл «Metr78.dll».

Защита ПО «SNA» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО «SNA» измерителя Р2-МВМ-37 приведены в таблице 1.

Таблица 1 - Идентификационные данные (признаки) ПО измерителя Р2-МВМ-37

Идентификационные данные (признаки) метрологически значимой части ПО «SNA» измерителя Р2-МВМ-78 приведены в таблице 2.

Таблица 2 - Идентификационные данные (признаки) ПО измерителя Р2-МВМ-78

Технические характеристики

Метрологические характеристики измерителей Р2-МВМ-37, Р2-МВМ-78 приведены в таблице 3.

Таблица 3 - Метрологические характеристики измерителей Р2-МВМ-37, Р2-МВМ-78

Основные технические характеристики измерителей Р2-МВМ-37, Р2-МВМ-78 приведены в таблице 4.

Таблица 4 - Основные технические характеристики измерителей Р2-МВМ-37, Р2-МВМ-78

Знак утверждения типа

наносится на титульный лист документов «Панорамный измеритель КСВН и ослабления Р2-МВМ-37. Формуляр ГЛЮИ.411228.009 ФО», «Панорамный измеритель КСВН и ослабления Р2-МВМ-37. Руководство по эксплуатации ГЛЮИ.411228.009 РЭ» и на переднюю панель корпуса БИ измерителя Р2-МВМ-37 в виде этикетки, выполненной типографским способом, или на титульный лист документов «Панорамный измеритель КСВН и ослабления Р2-МВМ-78. Формуляр ГЛЮИ.411228.014 ФО», «Панорамный измеритель КСВН и ослабления Р2-МВМ-78. Руководство по эксплуатации ГЛЮИ.411228.014 РЭ» методом компьютерной графики и на переднюю панель корпуса БИ измерителя Р2-МВМ-78 в виде этикетки, выполненной типографским способом.

Комплектность

Комплектность измерителей Р2-МВМ-37, Р2-МВМ-78 приведена в таблице 4. Таблица 5 - Комплектность измерителей Р2-МВМ-37, Р2-МВМ-78

Поверка

осуществляется по документу ГЛЮИ.411228.014 МП «Инструкция. Панорамные измерители КСВН и ослабления Р2-МВМ-37, Р2-МВМ-78. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 22 июня 2017 года.

Основные средства поверки:

-    частотомер электронно-счетный Ч3-66, регистрационный номер 9273-85 в Федеральном информационном фонде, диапазон измерений от 2 до 37,5 ГГц, пределы допускаемой относительной погрешности измерений частоты fx непрерывных сигналов ±[5о + (£^сч) 1], где 5о - относительная погрешность по частоте опорного генератора, tcq - установленное время;

-    преобразователь частоты Ч5-13, регистрационный номер 3440-73 в Федеральном информационном фонде, диапазон частот входного сигнала от 10,00 до 78,33 ГГц, диапазон частот выходного сигнала от 3,5 до 5,0 ГГц;

-    комплекты образцовые волноводных нагрузок Э9-115, регистрационный номер

8068-80    в Федеральном информационном фонде, диапазон частот от 25,86 до 37,50 ГГц, номинальные значения КСВН 2,0; 1,4; относительная погрешность поверки нагрузок с учетом отражения от фланцевого соединения 1,2 %; 1,0 % соответственно;

-    комплекты образцовые волноводных нагрузок Э9-116, регистрационный номер

8069-80    в Федеральном информационном фонде, диапазон частот от 25,86 до 37,50 ГГц, номинальные значения КСВН 2,00; 1,40 относительная погрешность поверки нагрузок с учетом отражения от фланцевого соединения 1,2 %; 1,0 % соответственно;

-    волноводные нагрузки из комплекта измерителя КСВН панорамного Р2-69, регистрационный номер 7640-80 в Федеральном информационном фонде, диапазон частот от 53,57 до 78,3 ГГц, номинальные значения КСВН 1,4 и 2,0, погрешность ± 2,5 %;

-    аттенюатор Д3-36А, регистрационный номер 4009-73 в Федеральном информационном фонде, диапазон частот от 25,95 до 37,5 ГГц, диапазон ослабления от 0 до 70 дБ, начальное ослабление 1 дБ, допускаемая абсолютная погрешность значения установленного ослабления ±0,41 дБ до 50 дБ; ±0,90 дБ до 60 дБ, ±0,1,41 дБ до 70 дБ;

-    аттенюатор поляризационный Д3-38, регистрационный номер 6188-77 в Федеральном информационном фонде, диапазон частот от 53,57 до 78,3 ГГц, диапазон ослабления от 0 до 70 дБ, начальное ослабление 1,5 дБ, допускаемая абсолютная погрешность значения установленного ослабления А ±[1 + 0,05 •(А - 50)] дБ до 70 дБ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о

поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Панорамный измеритель КСВН и ослабления Р2-МВМ-37, Р2-МВМ-78. Технические условия ТУ 100363945.047-2016
