| Номер в госреестре | 69450-17 |
| Наименование СИ | Генераторы сигналов высокочастотные |
| Обозначение типа СИ | Г4-МВМ-118 |
| Изготовитель | ООО НПЦ "МитиноПрибор", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов высокочастотные Г4-МВМ-118 (далее - генераторы) предназначены для формирования сигналов сверхвысоких частот (СВЧ) в режимах непрерывного генерирования колебаний (НГ) и автоматической перестройки частоты (АПЧ) в диапазоне частот от 78,33 до 118,10 ГГц.
Принцип действия генераторов основан на формировании синусоидального СВЧ сигнала требуемой частоты в диапазоне частот от 78,33 до 118,10 ГГц путем синтеза из опорного сигнала частотой 100 МГц.
Конструктивно генераторы выполнены в виде настольного моноблока.
Генераторы содержат средства самодиагностики, контролирующие работоспособность прибора. Тип генераторов - твердотельный. Источник сигнала - синтезированный.
В генераторах предусмотрена автоматическая регулировка мощности (АРМ) при работе во всех режимах и обеспечивается поддержание уровня выходной мощности при перестройке (переключении) частоты.
Генераторы построены по схеме измерительного СВЧ генератора и обеспечивают формирование синусоидального сигнала частотой от 78,33 до 118,10 ГГц с реализацией трех основных режимов управления:
- оперативного (или ручного): с передней панели генератора;
- автоматического: от внешнего компьютера, через интерфейс RS-232 или USB;
- работы в составе измерительной системы с управлением по входу «СИНХРОНИЗАЦИЯ».
В генераторах осуществляется цифровое управление всеми режимами работы, обеспечивается линейность перестройки частоты в рабочем диапазоне частот, имеется цифровая индикация установленных параметров выходного сигнала.

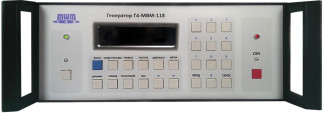

Внешний вид генератора с указанием места нанесения знака утверждения типа, места пломбирования, места нанесения знака поверки приведены на рисунках 1 - 3.
U □ □
4 5 6
□ □□
□ ппап □□□
КАЧАНИЕ ПЕРИОД ИОДГЛШИЯ ШАГ *- -* ЙЬОД 0 СБРОС
□ □□□□□ □□□
L
| Место нанесения знака | Место нанесения знака поверки | |
| утверждения типа | ||
Генераторы работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд функций и обеспечивает отображение текущего состояния генератора. При помощи интерфейсов RS-232 и USB обеспечивается связь с персональным компьютером. Персональный компьютер не входит в комплект поставки.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 375.ГЛЮИ.00035 |
| Номер версии (идентификационный номер) ПО | Версия не ниже 1.1 (G4-MWM-118[01]v1) |
| Цифровой идентификатор ПО | - |
Всего листов 5
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики генераторов приведены в таблицах 2 и
3.
Таблица 2 - Метрологические характеристики генераторов
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 78,33 до 118,10 |
| Пределы допускаемой относительной погрешности установки частоты | ±110-6 |
| Нестабильность частоты за любой 15-минутный интервал после установления рабочего режима | +1-10-8 |
| Размеры волноводного выхода, мм | 2,4 х 1,2 |
| Выходная мощность, дБ относительно 1 мВт (дБм) | -10 |
| Диапазон регулирования выходной мощности с помощью встроенного электронного аттенюатора, дБ относительно 1 мВт (дБм) | от -10 до -20 |
| Пределы допускаемой абсолютной погрешности установки уровня выходной мощности сигнала, дБ относительно 1 мВт (дБм) | ±(1,0+0,1-|P|)* |
| КСВН выхода генератора, не более | 1,5 |
| * P - уровень выходной мощности сигнала, дБ относительно 1 мВт (дБм) | |
Таблица 3 - Технические характеристики генераторов
| Наименование характеристики | Значение |
| Габаритные размеры генератора, мм, не более: - высота | 140 |
| - ширина | 360 |
| - длина | 342 |
| Масса, кг, не более | 10 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | 230±23 |
| Рабочие условия хранения и применения: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха при температуре не более 25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на переднюю панель в виде голографической наклейки.
Комплектность средств измерений
Комплект поставки приведен в таблице 4
| Наименование | Обозначение | Количество, шт. |
| Г енератор сигналов высокочастотный Г4-МВМ-118 | ГЛЮИ.418136.009 | 1 |
| Кабель электропитания | SCZ-1 | 1 |
| Кабель интерфейсный | SCUAB-1,5 | 1 |
| USB-драйверы (CD диск) | 1 | |
| Упаковка | 1 | |
| Руководство по эксплуатации | ГЛЮИ.418136.009 РЭ | 1 |
| Формуляр | ГЛЮИ.418136.009 ФО | 1 |
| Методика поверки | 651-17-034 МП | 1 |
осуществляется по документу 651-17-034 МП «Генераторы сигналов высокочастотные Г4-МВМ-118. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 29 мая 2017 г. Основные средства поверки:
- переносчик частоты РЧ5-29М, регистрационный номер 53634-13 в Федеральном информационном фонде;
- стандарт частоты рубидиевый FS 725, регистрационный номер 31222-06 в Федеральном информационном фонде;
- ваттметр поглощаемой мощности М3-75/2, регистрационный номер 10226-85 в Федеральном информационном фонде;
- анализатор цепей векторный ZVA-67 с конвертором ZVA - Z110, регистрационный номер 48355-11 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на переднюю панель генератора и на свидетельство о поверке в виде наклейки или оттиска.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазона частот
0,02-178,6 ГГц. Методика поверки и калибровки Техническая документация изготовителя
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
