Мультиметры цифровые/источники питания U3606B, 69456-17

69456-17
Мультиметры цифровые/источники питания U3606B (далее - приборы) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; проверки целостности цепей и диодов (в режиме мультиметра), а также для воспроизведения и измерений напряжения и силы постоянного тока (в режиме источника питания).
Карточка СИ
Номер в госреестре 69456-17
Наименование СИ Мультиметры цифровые/источники питания
Обозначение типа СИ U3606B
Изготовитель Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Год регистрации 2017
Срок свидетельства 23.11.2022
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Мультиметры цифровые/источники питания U3606B (далее - приборы) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; проверки целостности цепей и диодов (в режиме мультиметра), а также для воспроизведения и измерений напряжения и силы постоянного тока (в режиме источника питания).

Описание

Мультиметры цифровые/источники питания U3606B представляют собой комбинацию двух средств измерений: 5,5-разрядного цифрового мультиметра и источника питания постоянного тока, находящихся в едином корпусе.

Приборы функционируют в двух режимах: в режиме мультиметра и в режиме источника питания.

Принцип работы приборов в режиме мультиметра заключается в преобразовании входного аналогового сигнала с помощью АЦП в цифровой код, последующей его математической обработке и отображении результатов измерений на дисплее.

Принцип работы приборов в режиме источника питания заключается в формировании на выходе из напряжения сети питания регулируемых стабилизированных напряжения и силы постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.

Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на дисплее в цифровом виде. В режиме мультиметра приборы позволяют проводить математическую обработку результатов измерений. Результаты измерений могут быть как сохранены во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейсов USB и GPIB.

В режиме источника питания приборы могут функционировать в режимах стабилизации напряжения и стабилизации тока. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Кроме напряжения и силы постоянного тока, приборы в режиме источника питания могут формировать прямоугольный, треугольный, ступенчатый сигналы.

Основные узлы приборов: входные делители, блок нормализации сигналов, АЦП, выпрямитель, фильтр, микропроцессор, устройство управления, клавиатура, дисплей.

Конструктивно приборы выполнены в виде моноблока.

На передней панели приборов расположены: входные/выходные разъемы, многофункциональный цифровой дисплей, клавиатура, выключатель питания.

На задней панели приборов расположены: разъем сети питания, предохранитель, вентилятор обдува, клемма заземления, гнездо для замка типа «Кенсингтон», дополнительные выходы источника питания, разъемы интерфейсов GPIB и USB DEVICE.

Приборы имеют ручку для переноски.

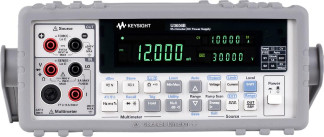

Общий вид приборов представлен на рисунках 1 - 2.

Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса приборов пломбируются.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

При оформлении внешнего вида приборов могут использоваться логотипы «Agilent Technologies» или «Keysight Technologies».

1ППП С ии и

Auto tPrOifttfJ fUmttl Local

Voltig&j ^CwTmlj

Utility Range Ramp Sean ГЕХТ1 [Нлпдд]

Места пломбировки

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) мультиметров цифровых/источников питания U3606B записано в памяти внутреннего контроллера и состоит из трех частей: ПО интерфейсной части, ПО источника питания и ПО измерительной части.

Метрологические характеристики приборов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя. Метрологически значимая часть ПО отдельно не выделена.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

U3606B Firmware

Номер версии (идентификационный номер ПО)

Не ниже 3.09-3.00-3.06

Цифровой идентификатор ПО

-

Технические характеристики

1. Режим мультиметра

Таблица 1 - Метрологические характеристики в режиме измерений напряжения постоянного тока

Пределы

измерений

Разрешение

Пределы допускаемой основной абсолютной погрешности измерений, мкВ, мВ, В

Пределы допускаемой дополнительной абсолютной погрешности измерений, мкВ/°С, мВ/°С, В/°С

19,9999 мВ

0,1 мкВ

±(0,00025-ии.+0,0004-ипр.)

±(0,000015-ии .+0,00004-ипр.)

100,000 мВ

1 мкВ

±(0,00025-ии.+0,00008-ипр.)

±(0,000015-ии.+0,000008-ипр.)

1,00000 В

10 мкВ

±(0,00025-ии.+0,00005-ипр.)

±(0,00001-Ш.+0,000005-ипр.)

10,0000 В

100 мкВ

±(0,00002-ии.+0,000005-ипр.)

100,000 В

1 мВ

±(0,000015-ии.+0,000005-ипр.)

1000,00 В

10 мВ

Примечания

ии. - измеренное значение напряжения, мкВ, мВ, В; ипр. - предел измерений, мкВ, мВ, В

Таблица 2 - Метрологические характеристики в режиме измерений напряжения переменного тока

Диапазон

частот

Пределы

измерений

Разрешение

Пределы допускаемой основной абсолютной погрешности измерений, мкВ, мВ, В

Пределы допускаемой дополнительной абсолютной погрешности измерений, мкВ/°С, мВ/°С, В/°С

от 20 до 45 Гц

100,000 мВ

1 мкВ

±(0,01 •-ии.+0,001 •ипр.)

±(0,0002-Ш±0,0002-Шр.)

1,00000 В

10 мкВ

10,0000 В

100 мкВ

100,000 В

1 мВ

750,00 В 1)

10 мВ

от 45 Гц включ. до 10 кГц

100,000 мВ

1 мкВ

±(0,002-ии.+0,001-ипр.)

1,00000 В

10 мкВ

10,0000 В

100 мкВ

100,000 В

1 мВ

750,00 В

10 мВ

Диапазон

частот

Пределы

измерений

Разрешение

Пределы допускаемой основной абсолютной погрешности измерений, мкВ, мВ, В

Пределы допускаемой дополнительной абсолютной погрешности измерений, мкВ/°С, мВ/°С, В/°С

от 10 кГц включ. до 30 кГц

100,000 мВ

1 мкВ

±(0,015^Ш.+0,003Цр.)

±(0,0002^Ш.+0,0002Цр.)

1,00000 В

10 мкВ

±(0,01-№+0,001/Цпр.)

10,0000 В

100 мкВ

100,000 В

1 мВ

750,00 В

10 мВ

от 30 кГц включ. до 100 кГц 3)

100,000 мВ

1 мкВ

±(0,05-Ш+0,003-Шр.)

1,00000 В

10 мкВ

±(0,03^и .+0,002/Цпр.)

10,0000 В

100 мкВ

100,000 В

1 мВ

750,00 В 2)

10 мВ

Примечания

U^ - измеренное значение напряжения, мкВ, мВ, В;

U^. - предел измерений, мкВ, мВ, В;

1)    погрешность измерений нормируется до 200 В;

2)    погрешность измерений нормируется до 300 В;

3)    для входного сигнала величиной менее 10 % от предела измерений дополнительная погрешность составляет 0,003 % от предела измерений на каждый 1 кГц

Таблица 3 - Метрологические характеристики в режиме измерений силы постоянного тока

Пределы

измерений

Разрешение

Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А

Пределы допускаемой дополнительной абсолютной погрешности измерений, мкА/°С, мА/°С, А/°С

10,0000 мА

0,1 мкА

±(0,0005 Ти.+0,00015-1пр.)

±(0,00006-1и.+0,000005-1пр.)

100,000 мА

1 мкА

±(0,0005 Ти.+0,00005-1пр.)

1,00000 А

10 мкА

±(0,0015 Ти.+0,00007-!пр.)

±(0,0001-1и.+0,000005-1пр.)

3,0000 А

100 мкА

±(0,00015-!и .+0,00001-!пр.)

Примечания

1и. - измеренное значение силы тока, мкА, мА, А; 1пр. - предел измерений, мкА, мА, А

Таблица 4 -М

етрологические характеристики в режиме измерений силы переменного тока

Диапазон

частот

Пределы

измерений

Разрешение

Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А

Пределы допускаемой дополнительной абсолютной погрешности измерений, мкА/°С, мА/°С, А/°С

от 20 до 45 Гц

10,0000 мА

0,1 мкА

±(0,015-1и .+0,00Ыпр.)

±(0,0002^1и.+0,0002^1пр.)

100,000 мА

1 мкА

1,00000 А

10 мкА

3,0000 А

100 мкА

от 45 Гц включ. до 1 кГц

10,0000 мА

0,1 мкА

±(0,005-!и.+0,001-1пр.)

100,000 мА

1 мкА

1,00000 А

10 мкА

3,0000 А

100 мкА

Диапазон

частот

Пределы

измерений

Разрешение

Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А

Пределы допускаемой дополнительной абсолютной погрешности измерений, мкА/°С, мА/°С, А/°С

от 1 кГц включ. до 10 кГц 1}

10,0000 мА

0,1 мкА

±(0,02-!и.+0,002-1пр.)

±(0,0002-!и.+0,0002-1пр.)

100,000 мА

1 мкА

1,00000 А

10 мкА

3,0000 А

100 мкА

Примечания

1и. - измеренное значение силы тока, мкА, мА, А;

1пр. - предел измерений, мкА, мА, А;

1) для пределов измерений 1 и 3 А погрешность нормирована до частоты 5 кГц

Таблица 5 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току_

Пределы

измерений

Разрешение

Пределы допускаемой основной абсолютной погрешности измерений, мОм, Ом, кОм, МОм

Пределы допускаемой дополнительной абсолютной погрешности измерений, мОм/°С, Ом/°С, кОм/°С, МОм/°С

100,000 Ом

1 мОм

±(0,0005^и.+0,00008^пр.)

±(0,00005-Яи+0,000005-Япр.)

1000,00 Ом

10 мОм

±(0,0005-Яи+0,00005-Япр.)

10,0000 кОм

100 мОм

100,000 кОм

1 Ом

1,00000 МОм

10 Ом

±(0,0006-Яи+0,00005-Япр.)

10,0000 МОм

100 Ом

±(0,0025-Яи+0,00005-Япр.)

±(0,00015-Яи .+0,000005 •Япр.)

100,000 МОм

1 кОм

±(0,02-Яи+0,00005-Япр.)

±(0,0015^и.+0,000005^пр.)

Примечания

Яи. - измеренное значение электрического сопротивления, мОм, Ом, кОм, МОм; Япр. - предел измерений, мОм, Ом, кОм, МОм

Таблица 6 - Метрологические характеристики в режиме измерений электрической емкости

Пределы

измерений

Разрешение

Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ

Пределы допускаемой дополнительной абсолютной погрешности измерений, нФ/°С, мкФ/°С

1,000 нФ

0,001 нФ

±(0,02-Си.+0,008-Спр.)

±(0,0002-Си.+0,00001-Спр.)

10,00 нФ

0,01 нФ

±(0,01-Си.+0,005-Спр.)

100,0 нФ

0,1 нФ

1,000 мкФ

0,001 мкФ

10,00 мкФ

0,01 мкФ

100,0 мкФ

0,1 мкФ

1000 мкФ

1 мкФ

10000 мкФ

1 мкФ

±(0,02-Си.+0,005-Спр.)

Примечания

Си. - измеренное значение электрической емкости, нФ, мкФ; Спр. - предел измерений, нФ, мкФ

Пределы

измерений

Разрешение

Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц

Пределы допускаемой дополнительной абсолютной погрешности измерений, Гц/°С, кГц/°С

2 Гц

0,0001 Гц

±(0,0018^и.+0,00003^пр.)

±0,00005^и.

20 Гц

0,001 Гц

±(0,0004^и.+0,00003^пр.)

100 кГц

0,0001/0,001 кГц

±(0,0002^и.+0,00003^пр.)

300 кГц

0,01 кГц

Примечания

F^ - измеренное значение частоты, Гц, кГц; F^. - предел измерений, Гц, кГц

2. Режим источника питания

Таблица 8 - Выходные параметры источника питания

Режим

Максимальное

Максимальная

Максимальная выходная

работы

напряжение на выходе, В

сила тока на выходе, А

мощность, Вт

S1

30

1

30

S1m

30

0,1

3

S2

8

3

24

S2m

1

3

3

Таблица 9 - Метрологические характеристики в режиме стабилизации напряжения

Режим

работы

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В

Нестабильность напряжения на выходе

Уровень пульсаций выходного напряжения, мВ 1)

при изменении напряжения питания, мВ

при изменении тока нагрузки, мВ

S1

±(0,0005-U+0,005)

±3

±9 2)/ ±(0,0001-U+0,003) 3)

2

S1m

±3

±3,6 2)/ ±(0,0001-U+0,003) 3)

2

S2

±(0,0005-U+0,005)

±3

±21 2)/ ±(0,0001-U+0,003) 3)

2

S2m

±(0,0005-U+0,0005)

±0,3

±18,3 2)/ ±(0,0001-U+0,0003) 3)

2

Примечания

1)    среднеквадратическое значение;

2)    при использовании клемм на передней панели;

3)    при использовании клемм на задней панели;

U - воспроизводимое значение напряжения, В

Режим

работы

Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А

Нестабильность силы тока на выходе

Уровень пульсаций выходного тока, мА 1)

при изменении напряжения питания, мА

при изменении напряжения на нагрузке, мА

S1

±(0,0015^+0,003)

±1,5

±(0,0003 ^+0,0003) 2)3)

1

S1m

±(0,0005^+0,00015)

±0,15

±(0,0003 ^+0,00003) 2)3)

1

S2

±(0,0015^+0,003)

±1,5

±(0,0003 ^+0,0003) 2)3)

1

S2m

±1,5

±(0,0003 ^+0,0003) 2)3)

1

Примечания

1)    среднеквадратическое значение;

2)    при использовании клемм на передней панели;

3)    при использовании клемм на задней панели;

I - воспроизводимое значение силы тока, А

Таблица 11 - Метрологические характеристики в режиме измерений выходных величин

Режим

работы

Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В

Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А

S1

±(0,0005-U+0,005)

±(0,0015^+0,003)

S1m

±(0,0005^+0,00015)

S2

±(0,0015^+0,003)

S2m

±(0,0005-U+0,0005)

Примечания U - измеренное значение напряжения, В; I - измеренное значение силы тока, А

Таблица 12 - Дополнительные погрешности

Режим

работы

Пределы допускаемой дополнительной абсолютной погрешности воспроизведения/измерений напряжения постоянного тока, В/°С

Пределы допускаемой дополнительной абсолютной погрешности воспроизведения/измерений силы постоянного тока, А/°С

S1

±(0,00005-U+0,0005)

±(0,0002^+0,001)

S1m

-

±(0,0002^I+0,0001)

S2

±(0,00005-U+0,0005)

±(0,0002^I+0,001)

S2m

-

Примечания U - воспроизводимое/измеренное значение напряжения, В; I - воспроизводимое/измеренное значение силы тока, А

Таблица 13 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 90 до 264 от 45 до 66; от 360 до 440

Габаритные размеры, мм, (длинахширинах высота)

312x215x87

Масса, кг

3,54

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от +18 до +28 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от 0 до +55 до 80

Комплектность

Таблица 14 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мультиметр цифровой/источник питания U3606B

-

1 шт.

Набор кабелей и щупов

U8201A

1 шт.

Кабель USB

-

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 206.1-218-2017

1 экз.

Поверка

осуществляется по документу МП 206.1-218-2017 «Мультиметры цифровые/источники питания U3606B. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.08.2017 г.

Основные средства поверки: калибратор многофункциональный Fluke 5520А (регистрационный номер в Федеральном информационном фонде № 51160-12); генератор сигналов произвольной формы 33250A (регистрационный номер в Федеральном информационном фонде № 52150-12); мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03); катушки электрического сопротивления Р310, Р321 (регистрационный номер в Федеральном информационном фонде № 1162-58); микровольтметр В3-57 (регистрационный номер в Федеральном информационном фонде № 7657-80).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на боковую панель корпуса прибора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к мультиметрам цифровым/источникам питания U3606B

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного электрического напряжения до 1000 В в диапазоне частот от 1-10 до 2-10 Гц

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А

ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений

8 1 силы переменного электрического тока от 1-10 до 100 А в диапазоне частот от 1-10 до

1-106 Гц

Приказ Федерального агентства по техническому регулированию и метрологии от

15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

69456-17
Номер в ГРСИ РФ:
69456-17
Производитель / заявитель:
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Год регистрации:
2017
Cрок действия реестра:
23.11.2022
Похожие СИ
84357-22
84357-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 18.01.2027
84882-22
84882-22
2022
Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Срок действия реестра: 17.03.2027
85088-22
85088-22
2022
"Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Срок действия реестра: 01.04.2027
85030-22
85030-22
2022
"SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD", КНР
Срок действия реестра: 30.03.2027
85766-22
85766-22
2022
"Sonel S.A.", Польша
Срок действия реестра: 07.06.2027
75053-22
75053-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 14.03.2027
87137-22
87137-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 01.07.2027
87136-22
87136-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 31.05.2027
80954-21
80954-21
2021
"Fluke Corporation", США (Завод-изготовитель: ANHUI SHIFU INSTRUMENTS CO., LTD, Китай)
Срок действия реестра: 01.03.2026
80953-21
80953-21
2021
"Fluke Corporation", США (Завод-изготовитель: ANHUI SHIFU INSTRUMENTS CO., LTD, Китай)
Срок действия реестра: 01.03.2026
