Государственный реестр средств измерений

Осциллографы модульные M9240A, 69457-17

69457-17
Осциллографы модульные серии M9240A (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Карточка СИ
Номер в госреестре 69457-17
Наименование СИ Осциллографы модульные
Обозначение типа СИ M9240A
Изготовитель Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Год регистрации 2017
Срок свидетельства 23.11.2022
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы модульные серии M9240A (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Описание

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего персонального компьютера.

Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, логические операции, тестирование по маске, преобразование Фурье с выводом результатов измерений на экран.

Конструктивно осциллографы модульные серии M9240A представляют собой сменные модули стандарта PXI, встраиваемые в базовый блок (шасси).

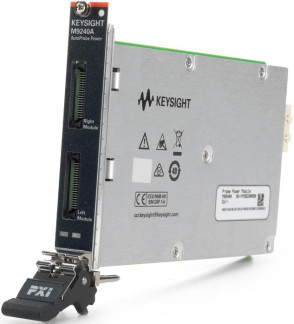

Осциллографы серии выпускаются в трех модификациях: M9241A, M9242A, M9243A, отличающихся между собой полосой пропускания. Для питания пробников осциллографов с интерфейсом AutoProbe (до четырех штук) применяется специализированный модуль питания пробников M9240A.

Для размещения осциллографов модульных серии M9240A могут использоваться модели базовых блоков (шасси стандарта PXI) модификаций M9005A, M9010A, M9018B, M9019A, которые отличаются количеством посадочных мест, мощностью, габаритными размерами.

В качестве экрана осциллографов используется внешний персональный компьютер с предустановленным специализированным программным обеспечением (InfiniiVision Oscilloscope Software).

Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, генератор сигналов специальной формы.

На передней панели осциллографов расположены: входы аналоговых каналов, разъем интерфейса AutoProbe, вход внешней синхронизации, выход встроенного генератора сигналов специальной формы, выход сигнала частоты 10 МГц, индикаторы состояния.

На задней панели осциллографов расположены разъемы для подключения к базовому

блоку.

Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.

Общий вид осциллографов, схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Общий вид базовых блоков представлен на рисунках 3 - 5.

Программное обеспечение

Осциллографы работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

M924x InfiniiVision PXIe Oscilloscope Software

Номер версии (идентификационный номер ПО)

Не ниже 7.10.

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Число входных аналоговых каналов

2

Полоса пропускания по уровню минус 3 дБ, МГц, не менее

M9241A

200

M9242A

500

M9243A

1000

Время нарастания переходной характеристики, нс, не более

M9241A

1,75

M9242A

0,7

M9243A

0,45

Наименование характеристики

Значение

Максимальная частота дискретизации, ГГц

M9241A, M9242A, M9243A

2,5 на каждый канал;

5 в режиме чередования при использовании половины каналов

Объем памяти, МБ

M9241A, M9242A, M9243A

2 на канал

Канал вертикального отклонения

Входной импеданс

(1,00±0,01) МОм/15 пФ; (50±1,5) Ом

Разрешение по вертикали, бит

8

Диапазон установки коэффициента отклонения (Ко), В/дел

M9241A, M9242A

от 0,001 до 5

M9243A

от 0,001 до 5 (по входу 1 МОм) от 0,001 до 1 (по входу 50 Ом)

Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе, В

±(0,02-8-Ко)

Максимальное входное напряжение, В

135 (среднеквадратическое значение)

Канал горизонтального отклонения

Диапазон установки коэффициента развертки (КР), с/дел

M9241A

от 2-10-9 до 50

M9242A

от 1-10-9 до 50

M9243A

от 0,5-10-9 до 50

Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора

±2,3 •Ю-6

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Источники синхросигнала

любой из входных каналов, внешний, встроенный генератор

Диапазон уровня входного сигнала внутренней синхронизации, дел

±6

Минимальный уровень входного сигнала внутренней синхронизации

0,6 деления шкалы при КО от 10 мВ/дел до 5 В/дел, 1 деление шкалы при КО от 1 мВ/дел до 5 мВ/дел

Диапазон уровня входного сигнала внешней синхронизации, В

±8

Минимальный уровень входного сигнала внешней синхронизации

200 мВ в диапазоне частот входного сигнала от 0 до 100 МГц; 300 мВ в диапазоне частот входного сигнала от 100 до

200 МГц

Встроенный генератор сигналов специальной формы (только с установленной опцией - M9240AWGA)

Виды воспроизводимых сигналов

синусоидальный, прямоугольный, треугольный, пилообразный, импульсный, напряжение постоянного тока, шум, кардиоида, произвольной формы; амплитудная модуляция, частотная модуляция, частотная манипуляция

Диапазон частот воспроизводимых сигналов

синусоидальный

от 0,1 Гц до 20 МГц

прямоугольный/

импульсный

от 0,1 Гц до 10 МГц

треугольный/

пилообразный

от 0,1 Гц до 200 кГц

шум, произвольной формы

до 20 МГц

Амплитуда воспроизводимых сигналов

синусоидальный

от 20 мВ до 5 В (нагрузка 1 МОм); от 10 мВ до 2,5 В (нагрузка 50 Ом)

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

2

СО

3

Г абаритные размеры (длинахширинахвысота), мм

210х20х135

Масса, кг

0,38

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от 0 до +55 до 95 при температуре +40 °С

Знак утверждения типа

наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Осциллограф модульный M9240A (модификация - по заказу)

-

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 206.1-233-2017

1 экз.

Поверка

осуществляется по документу МП 206.1-233-2017 «Осциллографы модульные M9240A. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.08.2017 г.

Основные средства поверки: калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09); калибратор осциллографов 9500В (регистрационный номер в Федеральном информационном фонде № 30374-05); стандарт частоты рубидиевый FS 725 (регистрационный номер в Федеральном информационном фонде № 31222-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к осциллографам модульным M9240A

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
