| Номер в госреестре | 69460-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ-35 |
| Изготовитель | Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 15 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВ-35 (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 35 кВ, частоты 50 Гц или 60 Гц.
Принцип действия трансформаторов тока ТВ-35 основан на явлении электромагнитной индукции. Трансформаторы тока ТВ-35 встроенные, состоящие из одной вторичной обмотки. Магнитопровод трансформатора тока заключен в коробку, на которую наматывается вторичная обмотка. Первичной обмоткой трансформаторов тока служит токопровод ввода выключателя, изолированный на номинальное напряжение 35 кВ относительно трансформатора тока.
Трансформаторы тока устанавливаются в герметичных корпусах выключателей и комплектных распределительных элегазовых устройствах в среде элегаза на заземляемой части вводов.

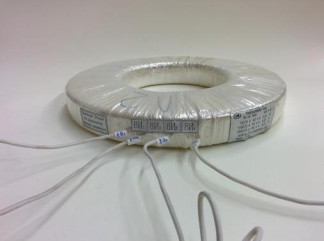

Общий вид трансформатора тока ТВ-35 представлен на рисунке 1.
Пломбирование трансформаторов тока ТВ-35 не предусмотрено.
Всего листов 3
| Таблица 1 - Метрологические характеристики трансфо | в о р о ат м rv | |
| Наименование параметра | Значение | |
| для защиты | для измерений | |
| Номинальное напряжение, кВ | 35 | |
| Номинальный первичный ток, А | от 50 до 20001) | |
| Наибольший рабочий первичный ток, А | по ГОСТ 7746-2015 | |
| Номинальный вторичный ток, А | 1; 5 | |
| Номинальный класс точности | 5P;10Р | 0,5; 0,5S; 0,2; 0,2S |
| Номинальная вторичная нагрузка с соб ф2 =0,8, В-А | от 5 до 60 | |
| Номинальная предельная кратность вторичной обмотки для защиты | от 5 до 40 | - |
| Коэффициент безопасности приборов вторичной обмотки для измерений | - | от 5 до 20 |
| Ток термической стойкости, кА | от 3 до 50 | |
| Время протекания тока термической стойкости, с | 1 или 3 | |
| 1 В этом диапазоне значения номинального тока каждой обмотки согласно ГОСТ 7746-2015 (Таблица 5 п. 3) получаются за счет использования всей вторичной обмотки и ее ответвлений. Для ответвления обмотки классы точности указывают через дефис. Конкретные сочетания значений вторичной нагрузки, коэффициента безопасности и класса точности вторичных обмоток для измерений, а также сочетания значений вторичной нагрузки, предельной кратности и класса точности вторичных обмоток для защиты должны быть указаны в заказе и согласованы с разработчиком. | ||
Таблица 2 - Технические характеристики трансформаторов
| Наименование параметра | Значение |
| Г абаритные размеры, мм, | |
| - внутренний диаметр, не менее | 140 |
| - наружный диаметр, не более | 650 |
| - высота, не более | 300 |
| Масса трансформатора, кг, не более | 100 |
| Срок службы до списания, лет, не менее | 30 |
| Средняя наработка до отказа, ч | ■П 0 4 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2 |
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВ-35 | 1 шт. |
| Паспорт | ДУБК.671235.011ПС | 1 экз. |
| Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) | 0ЭА.140.006 | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2 разряда по ГОСТ Р 8.859-2013 единицы коэффициента и угла масштабного преобразования синусоидального тока в диапазоне от 1 А / 5 А до 3000 А / 5 А (трансформаторы тока эталонные двухступенчатые ИТТ-3000.5, рег. номер в Федеральном информационном фонде 19457-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.859-2013 ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки ТУ 3414-013-04682485-2000 Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Технические условия
