| Номер в госреестре | 69464-17 |
| Наименование СИ | Модули многофункциональные |
| Обозначение типа СИ | Rotronik HS IV, Velotronik HS IV |
| Изготовитель | "GREIF-VELOX Maschinenfabrik GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули многофункциональные Rotronik HS IV, Velotronik HS IV (далее - модули) предназначены для измерения электрического аналогового выходного сигнала от тензорезисторных датчиков.
Принцип действия модулей основан на усилении и преобразовании напряжения разбаланса моста тензорезисторных датчиков в цифровой сигнал.
Конструктивно модули состоят из базового модуля, включающего аналого-цифровой преобразователь, усилитель электрических сигналов тензорезисторных датчиков, программируемый ПЗУ (для хранения параметров конфигурации, настройки и обработки сигнала), а также устройства индикации.
Модули могут быть использованы в составе весов и весоизмерительных устройств в качестве индикаторов (пункт Т.2.2.2 ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»).
Модули выпускаются в двух модификациях Rotronik HS IV, Velotronik HS IV. Модули Rotronik HS IV, Velotronik HS IV различаются цветовым решением, габаритными размерами и числом разъемов для обмена данными с внешними устройствами (интерфейсы передачи данных: RS422, RS485).

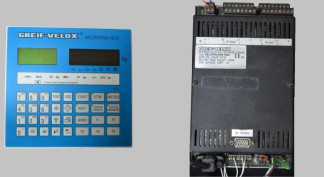

Общий вид модулей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Программное обеспечение модулей заложено в ПЗУ аналого-цифрового преобразователя в процессе производства и защищено от доступа и изменения. Метрологически значимая часть программного обеспечения (далее - ПО) содержится в модуле ПО «Basiswaage» и отвечает за следующие функции модулей: фильтрация и обработка сигнала с тензорезисторных датчиков, проведение калибровки и хранение данных проведенных калибровок, мониторинг неисправностей в работе модулей. Хранение контрольной суммы модуля «Basiswaage» осуществляется в ПЗУ и может быть проверено только при наличии специализированного оборудования производителя.
Номер версии ПО высвечивается на табло устройства индикации после включения, а также при обращении к соответствующему пункту меню.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | CSCWAE02 |
| Номер версии (идентификационный номер) ПО | не ниже C060601* |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазоны измерения рабочего коэффициента передачи (РКП) тензорезисторных датчиков, мВ/В | от 0 до 2 от 0 до 3 |
| Пределы допускаемой погрешности, приведенной к верхнему пределу диапазона измерений РКП, % | ±0,15 |
| Количество измерительных каналов | 1 |
| Наименование характеристики | Значение |
| Параметры тензорезисторных датчиков: | |
| - напряжение питания, В | 10 |
| - ток, мА, не более | 280 |
| - сопротивление нагрузки по цепи питания датчиков, Ом | от 35 до 4500 |
| Длина линии связи между модулем и тензорезисторным | 200 |
| датчиком, м, не более | |
| Напряжение питания, В | от 18 до 30 |
| Потребляемая мощность, Вт | 7 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -20 до +50 |
| - относительная влажность, % | от 0 до 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Габаритные размеры, мм, не более Базового модуля: | |
| - высота | 45 |
| - ширина | 135 |
| - длина | 220 |
| Устройства индикации: | |
| - высота | 45 |
| - ширина | 205 |
| - длина | 205 |
| Масса, кг, не более | |
| Базового модуля | 0,7 |
| У стройства индикации | 1,2 |
наносится на титульные листы эксплуатационных документов модулей печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль многофункциональный Rotronik HS IV, Velotronik HS IV в комплекте | 1 шт. | |
| Руководство по эксплуатации | ROTRONIK.VELO TRONIK.2016 РЭ | 1 экз. |
| Формуляр | ФО | 1 экз. |
| Методика поверки | МП 188-262-2016 | 1 экз. |
осуществляется по документу МП 188-262-2016 «ГСИ. Модули многофункциональные Rotronik HS IV, Velotronik HS IV. Методика поверки», утвержденному ФГУП «УНИИМ» 26.09.2017 г.
Основные средства поверки:
- рабочий эталон 3-го разряда единицы отношения электрических напряжений в диапазоне значений от минус 9999 до 9999 мкВ/В по ГОСТ 8.027-2001 (имитатор выходных сигналов тензорезисторов образцовый ИСТ-1, рег. номер в Федеральном информационном фонде СИ 9768-84).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на место соединения верхней и нижней крышки модуля.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя «Greif-Velox Maschinenfabrik GmbH», Германия
