| Номер в госреестре | 69467-17 |
| Наименование СИ | Мутномеры |
| Обозначение типа СИ | TL23 |
| Изготовитель | "Hach Company", США; производственная площадка: "Hach Company", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 24.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мутномеры TL23 (далее - мутномеры) предназначены для измерения мутности питьевой воды, природных и сточных вод, эмульсий, коллоидных растворов.
Принцип действия мутномеров основан на свойствах частиц рассеиваться и поглощаться поверхностью взвешенных частиц в жидкости.
Конструктивно мутномер представляет собой прибор, состоящий из источника света (лампы накаливания с вольфрамовой нитью или ИК-светодиода), кюветного отсека, одного или нескольких детекторов рассеянного света и детектора проходящего света. Микропроцессор производит расчет значения мутности по уровням сигналов от детекторов.
Мутномеры выпускаются 4-х моделей: TL2300, TL2310, TL2350, TL2360, которые отличаются источником света и диапазонами измерений и показаний. Модели TL2300 и TL2350 оборудованы галоген-вольфрамовой лампой накаливания, а модели TL2310 и 2360 оборудованы светодиодом 860 нм. Модель TL2300 имеет детектор проходящего света и нефелометрический детектор бокового рассеяния. Модель TL2310 имеет только нефелометрический детектор бокового рассеяния. Модели TL2350 и TL2360 имеют детекторы проходящего света и нефелометрические детекторы переднего, бокового и обратного рассеяния.

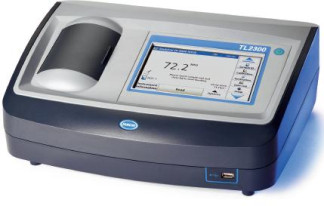

Общий вид мутномера представлен на рисунке 1. Место нанесения знака поверки указано стрелкой.
Пломбировка мутномеров не предусмотрена.
Мутномеры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты. Обновление ПО в процессе эксплуатации не предусмотрено. Метрологически значимая часть ПО заложена на измерительной плате, которая защищена от доступа и изменения. Обновление ПО измерительной платы в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии ПО измерительной платы | 5.6.4 |
| Номер версии ПО интерфейса, не ниже | 1.6.2 |
| Цифровой идентификатор ПО | - |
Конструкция мутномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значения характеристик для модели | |||
| TL2300 | TL2310 | TL2350 | TL 2360 | |
| Диапазон измерений мутности, ЕМФ | от 0,1 до 4000 | от 0,1 до 1000 | от 0,1 до 4000 | от 0,1 до 4000 |
| Пределы допускаемой относительной погрешности измерений мутности, % | ± 6 | |||
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений мутности, % | 2 | |||
| Диапазон показаний мутности, ЕМФ | - | - | от 0,001 до 10000 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значения характеристик для модели | |
| TL2300 TL2310 TL2350 | TL 2360 | |
| Электропитание: | ||
| - напряжение постоянного тока, В | 12 | |
| Габаритные размеры, мм, не более: - высота | 153 | |
| - ширина | 395 | |
| - длина | 305 | |
| Масса, кг, не более | 3,0 | |
| Условия эксплуатации: | ||
| о/'ч - температура окружающего воздуха, С | от 0 до 40 | |
| - относительная влажность воздуха, % | от 5 до 95 | |
наносится на лицевую панель корпуса мутномера методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность | |
| Наименование | Количество, шт. |
| Мутномер | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 27-241-2017 | 1 |
осуществляется по документу МП 27-241-2017 «ГСИ. Мутномеры TL23. Методика поверки», утвержденному ФГУП «УНИИМ» «04» мая 2017 г.
Основное средство поверки:
- стандартный образец мутности (формазиновая суспензия) ГСО 7271-96 (мутность по формазиновой шкале 4000 ЕМФ, относительная погрешность аттестованного значения ± 1,0 %).
Допускается применение других средств поверки, обеспечивающих требуемую точность и диапазон измерений.
Знак поверки в виде наклейки наносится на лицевую панель корпуса мутномера.
приведены в руководстве по эксплуатации
Техническая документация изготовителя «Hach Company», США.
| Зарегистрировано поверок | 370 |
| Поверителей | 43 |
| Актуальность данных | 17.09.2024 |
