| Номер в госреестре | 69473-17 |
| Наименование СИ | Комплекты мер для поверки систем для измерения валов |
| Обозначение типа СИ | MarShaft |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 24.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер для поверки систем измерения валов MarShaft (далее по тексту - комплекты мер) предназначены для передачи единицы длины при поверке и настройке систем измерения валов MarShaft.
Комплекты мер для поверки систем измерения валов MarShaft состоят из мер семи модификаций, различающихся конструктивным исполнением и размерами. Меры представляют собой ступенчатые валы переменных диаметров, изготовленные из стали. Меры выпускаются комплектом или по отдельности.

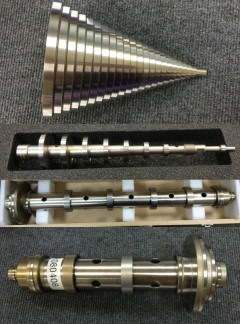

Мера диаметром от 10 мм до 120 мм и длиной 180 мм (рисунок 1а) имеет конусообразную форму, образованную 23 шлифованными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 5 мм от крепежного основания к противоположному торцу.
Мера диаметром от 5 мм до 45 мм и длиной 250 мм (рисунок 1б) имеет конусообразную форму, образованную 9 шлифованными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 5 мм от крепежного основания к противоположному торцу.
Мера диаметром от 25 мм до 110 мм и длиной 585 мм (рисунок 1в) представляет собой 16 шлифованных цилиндров разных диаметров.
Мера диаметром от 25 мм до 110 мм и длиной 300 мм (рисунок 1г) представляет собой 13 шлифованных цилиндров разных диаметров.
Мера диаметром от 25 мм до 110 мм и длиной 200 мм (рисунок 1д) представляет собой 11 шлифованных цилиндров разных диаметров.
Мера диаметром от 140 мм до 240 мм (рисунок 1е) имеет конусообразную форму, образованную 6 шлифованными усеченными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 20 мм от крепежного основания к противоположному торцу.
Мера диаметром 50 мм и длиной 180 мм (рисунок 1ж) представляет собой шлифованный цилиндр.
Меры имеют отверстия на торцах для крепления их в центрах.
Пломбирование комплектов мер для поверки систем измерения валов MarShaft не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики комплектов мер приведены в таблицах 1-2.
Таблица 1 - Метрологические и технические характеристики мер
| Характеристики | Мера диаметром от 10 мм до 120 мм и длиной 180 мм | Мера диаметром от 5 мм до 45 мм и длиной 250 мм | Мера диаметром от 25 мм до 110 мм и длиной 585 мм |
| Измеряемый параметр | диаметр и длина | диаметр и длина | диаметр и длина |
| Номинальные значения диаметров, мм | от 10 до 120 | от 5 до 45 | 25; 40; 60; 80; 110 |
| Шаг диаметров, мм | 5 | 5 | - |
| Номинальные значения длин, мм | от 0 до 165 | 5; 23; 28; 46; 51; 69; 74; 92; 97; 115; 120; 180,5; 185,5; 18; 23 | 37; 52; 112; 127; 201; 216; 312; 327; 419; 434; 521; 549; 563; 583 |
| Шаг длин, мм | 7,5 | - | - |
| Допускаемое отклонение от номинальных значений диаметров, мм | ±0,1 | ±0,5 | ±0,5 |
| Допускаемое отклонение от номинальных значений длин, мм | ±0,1 | ±0,5 | ±1 |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметров, мкм | ±(0,3 +L/100) где L - измеряемый диаметр, мм | ±(0,3+L/100) где L - измеряемый диаметр, мм | ±(0,3+L/100) где L - измеряемый диаметр, мм |
| Пределы допускаемой абсолютной погрешности воспроизведения длин, мкм | ±(0,9+L/400) где L - измеряемая длина, мм | ±(0,9+L/400) где L - измеряемая длина, мм | ±(0,9+L/400) где L - измеряемая длина, мм |
| Г абаритные размеры, не более, мм - наибольший диаметр - наибольшая длина | 120 180 | 45 250 | 110 585 |
| Масса, кг, не более | 5,6 | 0,4 | 4,1 |
Продолжение таблицы 1
| Характеристики | Мера диаметром от 25 мм до 110 мм и длиной 300 мм | Мера диаметром от 25 мм до 110 мм и длиной 200 мм | Мера диаметром от 140 мм до 240 мм |
| Измеряемый параметр | диаметр и длина | диаметр и длина | диаметр |
| Номинальные значения диаметров, мм | 25; 40; 60; 80; 110 | 25; 40; 60; 80; 110 | от 140 до 240 |
| Шаг диаметров, мм | - | - | 20 |
| Номинальные значения длин, мм | 37; 52; 86; 101; 165; 180; 238; 266; 280; 300 | 20; 35; 60; 75; 102; 117; 144; 166; 180; 200 | - |
| Шаг длин, мм | - | - | - |
| Допускаемое отклонение от номинальных значений диаметров, мм | ±0,5 | ±0,5 | ±0,5 |
| Допускаемое отклонение от номинальных значений длин, мм | ±1 | ±1 | - |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметров, мкм | ±(0,3+L/100) где L - измеряемый диаметр, мм | ±(0,3+L/100) где L - измеряемый диаметр, мм | ±(0,9+L/400) где L - измеряемый диаметр, мм |
| Пределы допускаемой абсолютной погрешности воспроизведения длин, мкм | ±(0,9+L/400) где L - измеряемая длина, мм | ±(0,9+L/400) где L - измеряемая длина, мм | - |
| Г абаритные размеры, не более, мм - наибольший диаметр - наибольшая длина | 110 300 | 110 200 | 240 300 |
| Масса, кг, не более | 2,9 | 2,4 | 5,1 |
Таблица 2 - Метрологические и технические характеристики меры диаметром 50 мм и длиной 180 мм
| Характеристики | Мера диаметром 50 мм и длиной 180 мм |
| Измеряемый параметр | диаметр |
| Номинальное значение диаметра, мм | 50 |
| Допускаемое отклонение от номинального значения диаметра, мм | ±0,5 |
| Допускаемое отклонение от прямолинейности, мкм | ±2,5 |
| Допускаемое отклонение от цилиндричности, мкм | ±2,5 |
| Допускаемое отклонение от круглости, мкм | ±1,5 |
| Габаритные размеры, не более, мм - диаметр - длина | 50 180 |
| Масса, кг, не более | 2,8 |
Таблица 3 - Условия эксплуатации мер
| Условия эксплуатации | Значение |
| Температура окружающей среды, °С | от +19,5 до +20,5 |
| Относительная влажность без конденсата, % | от 40 до 75 |
наносится на титульный лист паспорта мер типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Комплекты мер для поверки систем измерения валов MarShaft | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Методика поверки | МП № 203-54-2017 | 1 шт. |
осуществляется по документу МП № 203-54-2017 «Комплекты мер для поверки систем измерения валов MarShaft. Методика поверки», утвержденному ФГУП «ВНИИМС», г. Москва 06 июля 2017 г.
Основные средства поверки:
- Машина трехкоординатная измерительная Prismo 7 9/12/7 Super ACC VAST (регистрационный номер 16166-02).
- Прибор универсальный для измерений длины DMS 1000 (регистрационный номер 36001-07).
- Прибор для измерений отклонений от круглости Talyrond серии 300 (регистрационный номер 20905-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя.
