| Номер в госреестре | 69474-17 |
| Наименование СИ | Комплексы измерительные весового и габаритного контроля |
| Обозначение типа СИ | Блокпост-Стрелка |
| Изготовитель | ООО "Корпорация "Строй Инвест Проект М", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 24.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные весового и габаритного контроля «Блокпост-Стрелка» (далее комплексы «Блокпост-Стрелка») предназначены для измерений полной (общей) массы транспортного средства (далее - ТС); нагрузки на группу осей ТС; нагрузки, приходящейся на ось ТС; нагрузки, приходящейся на ось в группе осей ТС; межосевых расстояний.
Комплексы «Блокпост-Стрелка» представляют собой набор измерительных технических средств, имеют модульную структуру и состоят из: модуля обработки и управления; модуля весоизмерительного (имеет 2 варианта исполнения); модуля фотофиксации ТС; модуля связи с центром обработки.
Принцип действия комплексов основан на преобразовании деформации упругих элементов, входящих в состав весоизмерительных платформ, возникающей под действием силы тяжести измеряемого ТС, в аналоговый электрический сигнал, изменяющийся в зависимости от измеряемого груза. Аналоговые сигналы преобразуются в цифровые. Обработка цифровых сигналов, выделение из полученной информации отдельных характеристик ТС (нагрузка на ось, группы осей, расстояния между осями) производится в модуле обработки и управления. Комплексы имеют возможность работы в автоматическом и не автоматическом режимах.
Модуль обработки и управления (контроллер комплекса) обеспечивает контроль работоспособности всего оборудования, автоматическое определение координат комплекса и синхронизацию внутренней шкалы времени комплексов с сигналом координированного времени национальной шкалы времени Российской Федерации UTC (SU) с помощью приемника глобальной спутниковой системы ГЛОНАСС/GPS (опция), а также синхронизацию и обработку данных полученных со всех модулей комплекса. Модуль обработки и управления формирует пакет данных по каждому ТС, отображение данных, распечатку.
Модуль весоизмерительный предназначен для определения нагрузки на ось, контроля скорости проезжающих ТС, определения межосевых расстояний. Для измерения нагрузки на ось используются весоизмерительные платформы, которые имеют 2 варианта исполнения- тип «А» и тип «Б». По типу применяемых весоизмерительных платформ комплекс «Блокпост-Стрелка» имеет 2 варианта исполнения: исполнение «А» с двумя используемыми весоизмерительными платформами типа «А» и исполнение «Б» с четырьмя используемыми весоизмерительными платформами типа «Б». В состав модуля также входят пассивные выравнивающие площадки. Пассивные (выравнивающие) площадки имеют одинаковую с весоизмерительными платформами ширину и толщину. Использование пассивных площадок обеспечивает поддержку колес ТС на одинаковом уровне с уровнем весоизмерительных платформ. Применение пассивных площадок обязательно для обеспечения заявленных метрологических параметров. Весоизмерительные платформы могут быть установлены в приямке. В этом случае пассивные площадки не применяются.
Модуль фотофиксации ТС предназначен для фото фиксации проезжающих ТС с функцией автоматического распознавания государственного регистрационного номера.
Модуль связи с центром обработки. Модуль предназначен для оперативной передачи пакета данных по каждому фиксируемому ТС в удаленный центр обработки и хранения. Комплексы имеют два варианта исполнения:

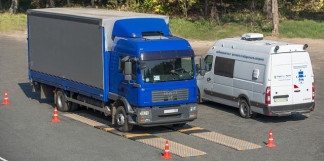

Мобильный. Все оборудование комплекса (за исключением весоизмерительных платформ) жестко смонтировано в кузове автомобиля (типа Ford-Transit или аналогичный) и представляет собой готовый мобильный пост весогабаритного контроля, оборудованный рабочим местом оператора.
Передвижной. Оборудование комплекса поставляется отдельными носимыми блоками.
Программное обеспечение комплексов (далее-ПО) предназначено для настройки, обработки, сбора, оценки и дальнейшей передачи на компьютерный сервер информации, полученной от контроллера комплекса, формирования протокола регистрации проезда по каждому ТС, присвоения уникального идентификационного номера каждому проезду, отображения информации о событиях, происходящих в зоне весогабаритного контроля в режиме реального времени. ПО имеет возможность формирования базы данных, работы с базой данных и хранения (архивирования) информации.
ПО работает автономно и состоит из двух модулей. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО. В интерфейсе связи нет возможности влиять на ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Наименование ПО | Модуль измерений |
| Идентификационное наименование ПО | WimMobile.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0.4 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
| Продолжение таблицы 1 | |
| Наименование ПО | Модуль обработки данных |
| Идентификационное наименование ПО | WimClient.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.1 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2
| № | Наименование | Параметр |
| 1 | Диапазон измерений полной (общей) массы и нагрузки на группу осей ТС в статическом и динамическом состоянии, кг (N - количество осей ТС) | от Nx1500 до Nx20000 |
| 2 | Пределы допускаемой относительной погрешности при измерении полной массы ТС, % в динамическом состоянии в статическом состоянии | ±2 ±0,5 |
| 3 | Пределы допускаемой относительной погрешности при измерении нагрузки на группу осей ТС, % в динамическом состоянии в статическом состоянии | ±2 ±0,5 |
| 4 | Диапазон измерений нагрузки на ось ТС в статическом и динамическом состоянии, кг | от 1500 до 30 000 |
| 5 | Пределы допускаемой относительной погрешности при измерении нагрузки на ось ТС, % в динамическом состоянии в статическом состоянии | ±2 ±1 |
Продолжение таблицы 2:
| № | Наименование | Параметр |
| 6 | Пределы допускаемой относительной погрешности при измерении нагрузки на ось в группе осей, % в динамическом состоянии в статическом состоянии | ±2 ±1 |
| 7 | Пределы допускаемой относительной погрешности при измерении межосевых расстояний ТС в динамическом состоянии, мм | ±20 |
| 8 | Рабочий диапазон скоростей движения ТС в зоне измерения метрологических параметров, км/ч -тип «А» -тип «Б» | от 1 до 20* от 1 до 20* |
| 9 | Рабочий диапазон температур, °С | от -40 до +40 |
| 10 | Параметры электрического питания от сети переменного тока: -напряжение, В -частота, Гц | от 1 8 7 д о 2 4 2 50±1 |
| 11 | Габаритные размеры весоизмерительной платформы (ширина х длина х высота), мм: -тип «А» -тип «Б» | 780х380х43 900х500х39 |
| 12 | Масса весоизмерительной платформы, кг, не более | 32 |
| *- рекомендуемая скорость проезда в зоне измерения метрологических параметров 6 км/ч. | ||
наносится типографским способом на титульный лист Руководства по эксплуатации.
Таблица 3
| Наименование | Кол-во | Примечание |
| Комплекс «Блокпост-Стрелка» | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки МП 204-17-2017 | 1 экз. | |
| Дополнительное оборудование | - | По заказу |
осуществляется по документу МП 204-17-2017 «Комплексы измерительные весового и габаритного контроля «Блокпост-Стрелка». Методика поверки», утвержденному ФГУП «ВНИИМС» 26.10.2017 г.
Основные средства поверки:
- набор гирь класса точности М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов точности E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Часть 1. Метрологические и технические требования».
- рулетка класса точности 3 по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации комплексов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на корпус комплекса.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1*10 -9 до 50 м и длин в диапазоне от 0,2 до 50 мкм»
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»
Приказ МВД от 8 ноября 2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных требований к ним»
ТУ 4274-003-77545075-2014 «Комплекс измерительный весового и габаритного контроля «Блокпост-Стрелка».
