Государственный реестр средств измерений

Расходомеры 3051SFA, 69476-17

69476-17
Расходомеры 3051SFA предназначены для измерений объемного и массового расходов, массы и объема жидкости, газа, пара, а также объема и объемного расхода газа, приведенного к стандартным условиям.
Карточка СИ
Номер в госреестре 69476-17
Наименование СИ Расходомеры
Обозначение типа СИ 3051SFA
Изготовитель Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»); Rosemount Inc., США; Производственная площадка: Beijing Rosemount Far East Instrument Co. Ltd., Китай; Emerson Process Management GmbH&Co.OHG, Германия; Emerson Asia Pacific Pte Ltd
Год регистрации 2017
Срок свидетельства 24.11.2027
МПИ (интервал между поверками) 5 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры 3051SFA предназначены для измерений объемного и массового расходов, массы и объема жидкости, газа, пара, а также объема и объемного расхода газа, приведенного к стандартным условиям.

Описание

Принцип действия расходомеров 3051SFA основан на методе переменного перепада давления.

Расходомеры 3051SFA обеспечивают измерение создаваемого на осредняющей напорной трубке перепада давления. Расходомеры 3051SFA, при наличии соответствующих каналов и опций, могут вычислять скомпенсированный по давлению и/или температуре расход (с учетом измерения температуры и давления), а также вычислять расход и количество при заданных значениях давления и температуры измеряемой среды (некомпенсированный по давлению и температуре расход). Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных расходомера или вводятся в память расходомера вручную.

В состав расходомеров 3051SFA входят: осредняющая напорная трубка Annubar 485, преобразователь многопараметрический 3051SMV (номер Госреестра 66515-17) или преобразователь разности давления 3051S (номер Госреестра 66525-17). В состав расходомера может входит термопреобразователь сопротивления платиновый типа Ptl00 класса A или В по ГОСТ 6651-2009.

Осредняющие напорные трубки Annubar 485 устанавливаются перпендикулярно направлению потока, пересекая поток по всему сечению Осредняющие напорные трубки Annubar 485 имеют в поперечном сечении Т-образную форму. Плоская фронтальная часть осредняющей напорной трубки Annubar 485 направлена навстречу потоку и имеет продольные щелевые прорези. На тыльной, относительно потока, поверхности осредняющей напорной трубки Annubar 485 расположены два ряда круглых отверстий. Данные отверстия и продольные щелевые прорези соединены со своей осредняющей камерой. Щелевые прорези и соответствующая осредняющая камера воспринимают среднее повышенное давление скоростного напора. Отверстия, на тыльной, относительно потока, поверхности осредняющей напорной трубки Annubar 485 и соответствующая осредняющая камера воспринимают среднее пониженное давление. Разность этих давлений является перепадом давления, пропорциональным расходу.

Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4 - 20 мА либо цифровой сигнал с протоколами HART, Foundation Fieldbus или Wireless HART. Расходомеры 3051SFA могут быть оснащены встроенным индикатором жидкокристаллическим, на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.

Расходомеры 3051SFA имеют исполнения Classic, Classic MV, Ultra и Ultra for Flow, различающиеся пределами погрешности измерений, динамическим диапазоном расхода.

Расходомеры 3051SFA имеют следующие варианты монтажа: Pak-Lok, Flanged (фланцевый), Flange-Lok, Flo-tap.

Расходомеры 3051SFA изготавливаются с применением различных материалов, соприкасающихся с измеряемой средой, в том числе со средами, содержащими сероводород.

Преобразователи многопараметрические 3051SMV и преобразователи разности давления 3051S с осредняющими напорными трубками Annubar имеют прямой (интегральный) монтаж или разнесенный монтаж (монтируются отдельно). Термопреобразователь сопротивления платиновый типа Ptl00 может иметь встроенное (внутри осредняющей напорной трубки Annubar 485) или выносное исполнение.

Преобразователи многопараметрические 3051SMV и преобразователи разности давления 3051S проводят измерения в диапазонах разности давлений 1, 2 и 3, в соответствии с описаниями типа на данные средства измерений.

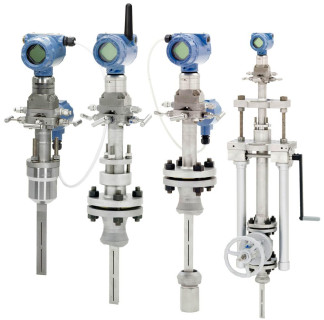

Общий вид расходомеров 3051SFA представлен на рисунке 1.

Рисунок 1 - Общий вид расходомеров 3051SFA Пломбирование расходомеров 3051SFA не предусмотрено.

Программное обеспечение

расходомеров 3051SFA встроенное.

Функции программного обеспечения: вычисление массового расхода и объемного расходов, массы и объема, количества тепловой энергии, передача и отображение полученной информации. Уровень защиты программного обеспечения расходомеров 3051SFA «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения расходомеров 3051SFA приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения расходомеров 3051SFA при использовании преобразователей разности давления 3051S_

Идентификационные данные (признаки)

Значение

ПО

HART

ПО Advanced Diagnostic II

ПО

Foundatio n Fieldbus

ПО

Wireless

HART

Идентификационное наименование ПО

sm.dev.7.3.

a90

hdpt rel. a90

03151

3613-

0003.a90

3051S_Fie ldbus 2.0 02 001 0 02.s2

3051sw.a90

Номер версии

(идентификационный номер) ПО

не ниже 8

не ниже 12

не ниже 20

не ниже 2.1.2

не ниже 3

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

-

-

-

-

Таблица 2 - Идентификационные данные программного обеспечения расходомеров 3051SFA при использовании преобразователей многопараметрических 3051SMV_

Идентификационные данные (признаки)

Значение

ПО HART

ПО Wireless HART

ПО Foundation Fieldbus

Идентификационное наименование ПО

3051smv hart-prod-rev3.a90

3051swPDP WPD P REL 2 2.a90

03151-3519-

2001.bin

Номер версии

(идентификационный номер) ПО

не ниже 3

не ниже 2

не ниже 1.00.002

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

-

-

Технические характеристики

Таблица 3 - Метрологические характеристики_

Наименование характеристики

Значение

Номинальный диаметр

от DN 50 до DN 2400

Диапазон измерений*

-    объемного расхода жидкости, м3/ч

-    объемного расхода газа, м3/мин

-    объемного расхода пара, м3/ч

от 0,1 до 50 000 от 0,5 до 350 000 от 0,5 до 20106

Динамический диапазон измерений расхода:

-    расходомеров с исполнениями Ultra, Classic, Classic MV

-    расходомеров с исполнением Ultra for Flow

8:1

14:1

Пределы допускаемой основной относительной погрешности при измерении объемного и массового расхода, массы и объема** (для диапазонов измерений преобразователей 2 или 3), %

-    расходомеров с исполнением Classic

-    расходомеров с исполнением Ultra

-    расходомеров с исполнением Ultra for Flow

-    расходомеров с исполнением Classic MV

±1,25

±0,95

±0,80

±1,15

Пределы допускаемой основной относительной погрешности при измерении объемного и массового расхода, массы и объема** (для диапазона измерений преобразователей 1), %

-    расходомеров с исполнением Classic

-    расходомеров с исполнением Ultra

-    расходомеров с исполнением Ultra for Flow

-    расходомеров с исполнением Classic MV

±2,15

±1,85

±1,70

±2,05

* диапазон измерений массового расхода измеряемой среды определяется в зависимости от диапазона измерений объемного расхода и плотности измеряемой среды;

** приведены значения погрешностей, обусловленные основной погрешностью измерений разности давлений и погрешностью определения коэффициента расхода. Дополнительные составляющие погрешности расхода, учитывающие рабочие условия, определяются по МИ 2667-2011.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

жидкость, газ, пар

Температура измеряемой среды, °С, не более

-    при измерениях жидкостей или газов с прямым монтажом

-    при измерениях пара с прямым монтажом

-    при использовании выносного монтажа с материалом осредняющей напорной трубки Annubar 485 - 316 SST

-    при использовании выносного монтажа с материалом ос-редняющей напорной трубки Annubar 485 - Alloy C-276

+260; +398* +204; +343*

+454

+677

Давление измеряемой среды, МПа, не более

42

Параметры выходных сигналов:

-    аналоговый сигнал, мА

-    протоколы цифрового сигнала

от 4 до 20 HART, Foundation Fieldbus; Wireless HART

Напряжение питания постоянного тока, В

от 9 до 42,4

Потребляемая мощность, Вт, не более

1,1

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа

-    относительная влажность, %, не более

(от -40** до +85) (от -51** до +85)* от 84 до 106,7 100

Г абаритные размеры, мм, не более

-    длина

-    ширина

-    высота

320

520

4000

Масса, кг

от 5 до 200

Средний срок службы, лет

10

Маркировка взрывозащиты

Ga/Gb Ex d IIC T6...T4 X, 0Ex ia IIC T4 Ga X Ex tb IIIC T105X T500 95°С Db X Ex ta IIIC T105X T500 95°С Da X

* специальное исполнение.

** при условии исключения замерзания измеряемой среды преобразователя.

в приемной полости/фланцах

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и на корпус расходомеров 3051SFA способом, принятым у изготовителя.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Расходомер

3051SFA

1 шт.

Руководство по эксплуатации

00809-0107-4809

1 экз.

Методика поверки

МП 0615-1-2017

1 экз.

Методика измерений

МИ 2667-2011

1 экз.

Краткое руководство по установке*

00825-0107-4809

00825-0207-4809

00825-0307-4809

00825-0407-4809

00825-0507-4809

1 экз.

Паспорт

11.5334.000.00ПС

1 экз.

Методика поверки преобразователей давления измерительных 3051S**

МП 207.2-005-2016

1 экз.

Методика поверки преобразователей многопараметрических 3051SMV**

МП 207.2-009-2016

1 экз.

* комплектуется в соответствии с вариантом монтажа расходомера 3051SFA ** комплектуется соответствующая методика поверки в соответствии с типом используемого преобразователя

Поверка

осуществляется по документу МП 0615-1-2017 «Инструкция. ГСИ. Расходомеры 3051SFA. Методика поверки», утвержденному ФГУП «ВНИИР» 28.06.2017.

Средства поверки приведены в соответствующих разделах описаний типа средств измерений, входящих в состав расходомеров 3051SFA.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в МИ 2667-2011 «Рекомендация. ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок «Annubar Diamond II+», «Annubar 285», «Annubar 485», «Annubar 585».

Нормативные документы

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ТУ 4212-080-51453097-2016 Расходомеры 3051SFA. Технические условия
