| Номер в госреестре | 69478-17 |
| Наименование СИ | Дозиметры-радиометры |
| Обозначение типа СИ | RadiaScan-801 |
| Изготовитель | ООО "Ангиоскан-Электроникс", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 24.11.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры-радиометры RadiaScan-801 (далее - дозиметры-радиометры) предназначены для измерения:
- амбиентного эквивалента дозы (АЭД) гамма- и рентгеновского излучения (далее -фотонного излучения);
- мощности амбиентного эквивалента дозы (МАЭД) фотонного излучения;
- плотности потока бета-частиц от источников излучения и от загрязненных поверхностей.
Принцип действия дозиметров-радиометров основан на преобразовании детектором излучения потока фотонов гамма- и рентгеновского излучений, потока альфа-частиц и потока бета-частиц в последовательность электрических сигналов. Эти сигналы формируются по длительности и амплитуде, а затем поступают на микропроцессорную схему регистрации, которая обеспечивает представление результатов измерений на OLED дисплее. В процессе измерения показания на дисплее меняются автоматически, при этом микроконтроллер усредняет результаты измерений и подсчитывает случайную погрешность измерений в доверительном интервале 0,95.
Дозиметр-радиометр оформлен в виде портативной конструкции и включает в себя следующие основные устройства:
- детектор ионизирующего излучения;
- печатная плата с элементами измерительной схемы (микроконтроллер);
- OLED дисплей;
- два элемента питания типа ААА;
- звуковой динамик (излучатель звука);
- корпус.
В качестве детектора излучения используется торцевой газоразрядный счетчик Гейгера-Мюллера типа «БЕТА-1». Корпус дозиметра-радиометра изготовлен из ударопрочного полистирола и состоит из двух скрепленных винтами панелей.
Дозиметр-радиометр относится к носимым рабочим средствам измерений и предназначен для оценки и контроля радиационной обстановки в помещениях и окружающей среде, а также для поиска загрязненных радионуклидами предметов и участков местности.

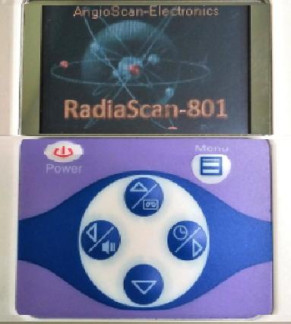

Общий вид и место пломбирования прибора представлены на рисунке 1.
ArgjoScer»-EleCiroriics
RadiaSc. 1-8OI
Рисунок 1 - Общий вид дозиметра-радиометра RadiaScan-801
Дозиметр-радиометр имеет встроенное программное обеспечение (далее - ПО), записанное в энергонезависимую память микроконтроллера на этапе изготовления дозиметра с помощью специального оборудования (программатора). Доступа к цифровому индикатору ПО нет.
Дозиметр-радиометр может работать с автономным ПО RadiaScan.exe (необязательная поставка).
Метрологически значимым является встроенное ПО дозиметра-радиометра.
Уровень защиты программного обеспечения дозиметров-радиометров RadiaScan-801 от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик. Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RadiaScan-801 |
| Номер версии (идентификационный номер) ПО | у4.ХУ, где ХУ - от 01 до 99 |
Таблица 2 - Метрологические характеристики дозиметров-радиометров RadiaScan-801
| Наименование характеристики | Значение |
| Диапазон измерений АЭД фотонного излучения, мЗв | от 0,001 до 1000 |
| Диапазон измерений МАЭД фотонного излучения, мкЗв/ч | от 0,1 до 10000 |
| Диапазон энергий фотонного излучения, кэВ | от 65 до 3000 |
| Энергетическая зависимость чувствительности относительно 137 чувствительности к гамма-излучению радионуклида Cs, % | от -35 до +45 |
| Анизотропия чувствительности при энергии фотонного излучения 65 кэВ, 137Cs, и 60Co в диапазоне углов от минус 90 до плюс 90 относительно нормального падения гамма-излучения в пределах, % | Таблица 3 |
| Диапазон измерений плотности потока бета-частиц, част/(см мин) | от 5 до 30000 |
| Чувствительность дозиметров-радиометров к бета-излучению радионуклидов относительно чувствительности к бета-излучению 90Sr+90Y в пределах, %: 14/^ - для радионуклида C 147 - для радионуклида Pm 137 - для радионуклида Cs 204 - для радионуклида П - для радионуклида 106Ru+106Rh | от -77 до -82 от -58 до -61 от -36 до -46 от +6 до +12 от +30 до +32 |
| Нижний предел энергии регистрируемого бета- излучения, МэВ, не более | 0,05 |
| Пределы допускаемой основной относительной погрешности измерений, %: - АЭД фотонного излучения; - МАЭД фотонного излучения; - плотности потока бета-частиц | ±15 ±15 ±20 |
| Пределы допускаемой дополнительной относительной погрешности дозиметров-радиометров при изменении температуры окружающей среды на каждые 10 °С в рабочем диапазоне температур, % | ±2 |
| Пределы допускаемой дополнительной относительной погрешности дозиметров-радиометров при изменении влажности в пределах рабочих условий применения от границ нормальных условий, % | ±3 |
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 1 |
| Нестабильность показаний при измерении МАЭД за 6 ч непрерывной работы, %, не более | 10 |
| Нестабильность показаний при измерении плотности потока бета-частиц за 6 ч непрерывной работы, %, не более | 10 |
| Время непрерывной работы приборов, ч, не менее | 8 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, % | от +15 до +25 от 86,0 до 106,7 от 30 до 75 |
Таблица 3 - Предельные значения анизотропии чувствительности при измерении МАЭД фотонного излучения
| Плоскость вращения | Энергия, кэВ (Режим) | Диапазон углов | Анизотропия чувствительности, % |
| Вертикальная | 65 (N80) | от 0° до ±60° | от -25 до +30 |
| от ±60° до ±90° | от 0 до 270 | ||
| 662 кэВ (137Cs) | от 0° до ±90° | от -30 до 0 | |
| 1,25 МэВ (60Co) | от 0° до ±90° | от -20 до +1 | |
| Г оризонтальная | 65 (N80) | от 0° до ±60° | от -25 до +30 |
| от ±60° до ±90° | от -80 до +200 | ||
| 662 кэВ (137Cs) | от 0° до ±90° | от -55 до 0 | |
| 1,25 МэВ (60Co) | от 0° до ±90° | от -40 до +1 |
Таблица 4 - Технические характеристики дозиметров-радиометров RadiaScan-801
| Наименование характеристики | Значение |
| Суммарное напряжение элементов питания, В | от 1,9 до 3,2 |
| Потребляемый ток от USB, мА, не более | 500 |
| Габаритные размеры, мм, не более: - длина | 110 |
| - ширина | 60 |
| - высота | 23 |
| Масса приборов, г, не более | 110 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -20 до +50 |
| - атмосферное давление, кПа | от 86 до 106,7 |
| - относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги, %, не более | 75 |
| Средняя наработка на отказ, ч, не менее | 13000 |
| Средний срок службы, лет, не менее | 10 |
наносится типографским способом на титульный лист эксплуатационного документа и на пленочную этикетку, клеящуюся на корпус прибора под съемной крышкой-фильтром.
Таблица 5 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Дозиметр-радиометр | RadiaScan 801 | 1 |
| Элемент питания | тип ААА | 2 |
| Руководство по эксплуатации, Паспорт | 1 | |
| Методика поверки | МП 2103-003-2017 | 1 |
| ПО на электронном носителе | RadiaScan.exe | по заказу |
| Персональный компьютер | по заказу | |
| Коробка упаковочная | 1 |
осуществляется по документу МП 2103-003-2017 «Дозиметры-радиометры RadiaScan-801. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 июля 2017 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида
137
Cs, диапазон измерений мощности амбиентной дозы от 0,1 мкЗв/ч до 10 мЗв/ч, погрешность аттестации не более ±5 %;
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники бета-излучения радионуклидные типа 3С0 (4С0, 5С0, 6С0) интенсивностью внешнего излучения от 1 до 1105 с-1, погрешность аттестации не более ± 6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке
приведены в эксплуатационном документе.
Приказ Министерства здравоохранения РФ № 81н от 21 февраля 2014 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности» Приказ Министерства природных ресурсов и экологии РФ № 425 от 07 декабря 2012 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
условия
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний
ТУ 4362-002-92521497-2015 Дозиметр-радиометр RadiaScan-801. Технические условия.
