| Номер в госреестре | 69492-17 |
| Наименование СИ | Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги |
| Изготовитель | ЗАО "Отраслевой центр внедрения новой техники и технологий", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги (далее по тексту - Система или АСКУ ТЭР) предназначена для измерений объемного расхода, давления и температуры воды и пара, вычисления на основе этих измерений количества теплоты (тепловой энергии) в водяных и паровых системах теплоснабжения, массового расхода (массы) воды и пара, измерения массового расхода, температуры и давления мазута. Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги предназначена для технического учета топливно-энергетических ресурсов.
АСКУ ТЭР, построенная на основе устройства сбора и передачи данных «ЭКОМ-3000» (далее по тексту - УСПД ЭКОМ-3000 или УСПД), является сложной трех уровневой структурой с централизованным управлением и распределенной функцией измерения.
Нижний уровень (узлы учета) состоит из измерительных комплексов (далее по тексту - ИК), каждый из которых включает средства измерений физических величин, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - Госреестр). ИК обеспечивают измерения, вычисления и сохранение в архиве измеренных параметров, которые передаются на верхние уровни АСКУ ТЭР.
Средний уровень представляет собой информационный комплекс сбора и передачи данных структурного подразделения (далее по тексту - ИКП). ИКП включает в себя УСПД ЭКОМ-3000 с устройством синхронизации системного времени (далее по тексту - УССВ), GSM модемы TELEOFIS RX600-R2 с антеннами ANTEY-905, а так же совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижнего уровня системы, ее обработку и хранение.
Верхний уровень (информационно-вычислительный) представляет собой информационно-вычислительный комплекс системы (далее по тексту - ИВКС).
В состав ИВКС входят:
- сервер;
- автоматизированные рабочие места (далее по тексту - АРМ);
- каналообразующие аппаратные средства.
ИВКС обеспечивает индикацию, хранение в архивах и вывод на печать измерительной информации всей системы.
На сервере установлены система управления базой данных (далее по тексту - СУБД) MS SQL Server-2008 Standard Edition, поддерживающая одновременную работу до 15 пользователей и специализированный программный комплекс "Энергосфера".
Информационный обмен данными между УСПД и ИВКС (сервером) организован посредством локальной сети Ethernet. Подключение УСПД к сети передачи данных ОАО «РЖД» (далее по тексту - СПД ОАО «РЖД») производится через коммутатор Cisco ASA 5505 ASA5505-UL-BUN-K8.
Обмен данными между сервером системы и АРМ обеспечивается с помощью СПД ОАО «РЖД». Подключение сервера к СПД ОАО «РЖД» производится через коммутатор Cisco ASA 5505 ASA5505-UL-BUN-K8.
Лист № 2 Всего листов 15
Представителями теплоснабжающей организации опломбированы следующие блоки теплосчетчиков:
- корпус измерительного блока;
- преобразователи расхода и термопреобразователи сопротивления на трубопроводе;
- корпус модуля.
Конструктивно обеспечена механическая защита от несанкционированного доступа: отдельные закрытые помещения, выгородки или решетки.
Наличие защиты на программном уровне - возможность установки многоуровневых паролей на теплосчетчиках (тепловычислителях), УСПД, сервере, АРМ.
Организация доступа к информации ИВКС посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала.
АСКУ ТЭР решает следующие задачи:
- измерение часовых приращений параметров энергопотребления;
- периодический (1 раз в час) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений параметров энергопотребления;
- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
- передача результатов измерений в энергоснабжающую организацию в рамках согласованного регламента;
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АСКУ ТЭР;
- конфигурирование и настройка параметров АСКУ ТЭР;
- ведение системы единого времени в АСКУ ТЭР (коррекция текущего значения времени и даты часов компонентов АСКУ ТЭР);
- передача журналов событий теплосчетчиков, тепловычислителей и УСПД.
АСКУ ТЭР состоит из подсистем учета ТЭР (далее по тексту - подсистема АСКУ
ТЭР):
- тепловой энергии воды (ТЭ);
- холодного водоснабжения (ХВС);
- пара;
- мазута.
Подсистемы АСКУ ТЭР состоят из измерительно-информационных каналов (далее по тексту - ИИК). Каждый ИИК представляет собой совокупность ИК, ИКП и ИВКС.
Состав ИК представлен в таблице 1.
Таблица 1 - Состав ИК
| Название ИИК | Наименование СИ, тип СИ, № Г осреестра СИ |
| 1 | 2 |
| ИИК ТЭ воды (узел учета № 1), ИИК массового расхода воды (узлы учета № 1, 2) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 1, 2), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 1 - 2), Госреестр № 35477-12 | |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| 1 | 2 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 1. Котельная ТЧ-13 ст. Ершов. УУ ТЭ, общий вывод | |
| ИИК объемного расхода воды | Преобразователь расхода электромагнитный, МастерФлоу Ду200, Госреестр № 31001-12 |
| ИИК объемного расхода воды | Преобразователь расхода электромагнитный, МастерФлоу Ду200, Госреестр № 31001-12 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 2. Котельная ТЧ-13 ст. Ершов. УУ ХВС, подпитка ТЭ | |
| ИИК объемного расхода воды | Преобразователь расхода электромагнитный, ПРЭМ Ду65, Госреестр № 17858-11 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ пара (узлы учета № 3 - 5), ИИК массового расхода (массы) пара (узлы учета № 3 - 5) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 3 - 5), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 3 - 5), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 3. Котельная ТЧ-12 ст. Сенная. УУ пара с котла № 1 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду125, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 4. Котельная ТЧ-12 ст. Сенная. УУ пара с котла № 2 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду125, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 5. Котельная ТЧ-12 ст. Сенная. УУ пара с котла № 3 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду125, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| 1 | 2 |
| ИИК ТЭ пара (узлы учета № 6, 7), ИИК массового расхода (массы) пара (узлы учета № 6, 7) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 6, 7) Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 6, 7), Госреестр № 35477-12 | |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 6. Котельная ТЧ-12 ст. Сенная. УУ пара с котла № 4 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 7. Котельная ТЧ-12 ст. Сенная. УУ пара с котла № 5 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ воды (узел учета № 8), ИИК массового расхода воды (узлы учета № 8, 9) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 8, 9), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 8, 9), Госреестр № 35477-12 | |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 8. Котельная ТЧ-11 ст. Саратов 2. УУ ТЭ, общий вывод | |
| ИИК объемного расхода воды | Преобразователь расхода электромагнитный, МастерФлоу Ду200, Госреестр № 31001-12 |
| ИИК объемного расхода воды | Преобразователь расхода электромагнитный, МастерФлоу Ду200, Госреестр № 31001-12 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 9. Котельная ТЧ-11 ст. Саратов 2. УУ ХВС, подпитка ТЭ | |
| ИИК объемного расхода воды | Преобразователь расхода электромагнитный, ПРЭМ Ду50, Госреестр № 17858-11 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| 1 | 2 |
| ИИК ТЭ пара (узлы учета № 10 - 12), ИИК массового расхода (массы) пара (узлы учета № 10 - 12) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 10 -12), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 10 -12), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры наружного воздуха | Термопреобразователь измерительный с унифицированным выходным сигналом, ТПТУ, Госреестр № 37365-08 |
| Узел учета № 10. Котельная ст. Нефтяная. УУ пара с котлов № 1 и № 2 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду250, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 11. Котельная ст. Нефтяная. УУ пара с котла № 3 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 12. Котельная ст. Нефтяная. УУ пара с котла № 4 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ пара (узлы учета № 13 - 16), ИИК массового расхода (массы) пара (узлы учета № 13 - 16) | Теплосчетчик, ЛОГИКА 6961(общий на узлы учета № 13 -16), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 13 -16), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры наружного воздуха | Термопреобразователь измерительный с унифицированным выходным сигналом, ТПТУ, Госреестр № 37365-08 |
| Узел учета № 13. Котельная ДОП-2 ст. Волгоград. УУ пара с котла № 1 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду150, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| 1 | 2 |
| Узел учета № 14. Котельная ДОП-2 ст. Волгоград. УУ пара с котла № 2 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду150, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 15. Котельная ДОП-2 ст. Волгоград. УУ пара с котла № 3 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду150, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 16. Котельная ДОП-2 ст. Волгоград. УУ пара с котла № 4 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду150, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь измерительный с унифицированным выходным сигналом, ТПТУ, Госреестр № 37365-08 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ пара (узлы учета № 17 - 20), ИИК массового расхода (массы) пара (узлы учета № 17 - 20) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 17 -20), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 17 -20), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь измерительный с унифицированным выходным сигналом, ТПТУ, Госреестр № 37365-08 |
| ИИК температуры наружного воздуха | Термопреобразователь измерительный с унифицированным выходным сигналом, ТПТУ, Госреестр № 37365-08 |
| Узел учета № 17. Котельная г | "Ч-4 ст. Максим Г орький. УУ пара с котла № 1 |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду150, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 18. Котельная г | "Ч-4 ст. Максим Г орький. УУ пара с котла № 2 |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду150, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 19. Котельная г | "Ч-4 ст. Максим Г орький. УУ пара с котла № 3 |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду150, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| 1 | 2 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 20. Котельная г | "Ч-4 ст. Максим Г орький. УУ пара с котла № 4 |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду150, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ пара (узлы учета № 23, 24), ИИК массового расхода (массы) пара (узлы учета № 23, 24) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 21 -24), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 21 -24), Госреестр № 35477-12 | |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 21. Котельная г | "Ч-2 ст. Верхний Баскунчак. УУ мазута котла № 1 |
| ИИК массового расхода мазута | Расходомер массовый, Promass 80F Ду25, Госреестр № 15201-11 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 22. Котельная г | "Ч-2 ст. Верхний Баскунчак. УУ мазута котла № 2 |
| ИИК массового расхода мазута | Расходомер массовый, Promass 80F Ду25, Госреестр № 15201-11 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 23. Котельная г | "Ч-2 ст. Верхний Баскунчак. УУ пара с котла № 1 |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду150, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 24. Котельная г | "Ч-2 ст. Верхний Баскунчак. УУ пара с котла № 2 |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, Госреестр № 42775-14 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Примечания: 1 ИИК ТЭ воды - ИИК тепловой энергии воды; 2 ИИК ТЭ пара - ИИК тепловой энергии пара. | |
Монтаж СИ выполнен в соответствии с требованиями руководств по эксплуатации/руководств по монтажу компонентов АСКУ ТЭР, длины прямолинейных участков измерительных трубопроводов соответствуют требованиям, указанным в руководствах по эксплуатации измерительных компонентов теплосчетчиков ЛОГИКА 6961.
Теплосчетчики ЛОГИКА 6961 на базе тепловычислителей СПТ961 и первичных преобразователей измеряют объемный расход, температуру и давление теплоносителя в
Лист № 9 Всего листов 15
трубопроводах, вычисляют значения плотности и энтальпии воды по МИ 2412-97, значения плотности и энтальпии пара по МИ 2451-98. Далее по МИ 2714-2002 теплосчетчики ЛОГИКА 6961 вычисляет значения тепловой энергии воды и пара, массового расхода (массы) воды и пара, с последующим отображением на дисплее и архивированием параметров.
Теплосчетчик ЛОГИКА 6961 (тепловычислитель СПТ961) посредством интерфейса RS-232 с помощью экранированного кабеля витая пара (UTP) 5-й категории подключен к GSM модему TELEOFIS RX108-R4U, который передает данные, хранящиеся в теплосчетчике ЛОГИКА 6961, на УСПД.
УСПД осуществляют хранение измерительной информации и журналов событий, передачу результатов измерений через GSM модемы на сервер и АРМ АСКУ ТЭР и при помощи программного обеспечения (далее по тексту - ПО) осуществляет сбор, формирование, хранение, оформление справочных и отчетных документов и последующую передачу информации в энергоснабжающую организацию в рамках согласованного регламента. Возможно считывание информации с теплосчетчиков как визуальное с помощью дисплея и клавиш прибора, так и автономное с помощью внешнего инженерного пульта (ноутбука).
АСКУ ТЭР оснащены системой обеспечения единого времени, состоящей из встроенного в УСПД приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), предназначенного для приема сигналов GPS и выдачи последовательного импульсного временного кода. Шкала времени УСПД синхронизирована с шкалой времени приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), сличение ежесекундное. Пределы допускаемой абсолютной погрешности внутренних часов УСПД с коррекцией времени по источнику точного времени составляют ±1 мс. Ход часов УСПД при отсутствии коррекции по сигналам проверки времени не более ±3 с/сут.
Шкала времени таймера УСПД синхронизирована со шкалой времени таймера сервера БД, сличение не реже 1 раза в час, корректировка осуществляется при расхождении времени ±1 с.
Сличение времени внутренних таймеров теплосчетчиков со шкалой времени таймера УСПД один раз в сутки, корректировка осуществляется при расхождении времени ±1 с.
В состав ПО АСКУ ТЭР входит: ПО теплосчетчиков, ПО УСПД и ПО СБД. Программные средства СБД содержат: базовое (системное) ПО, включающее операционную систему, программы обработки текстовой информации, сервисные программы, ПО СУБД и специализированного программного пакета ПК «Энергосфера».
Операционная система Microsoft Windows Server 2008 - лицензия VM005705482.
Пакеты клиентских лицензий Windows Server 2008 VM005497205 (5 лицензий) и VM005497221 (5 лицензий).
ПК «Энергосфера» лицензия ES-S-1000-19-12000-1552, включая лицензии на СУБД Microsoft SQL Server, изготовитель ООО «Прософт-Системы», г. Екатеринбург (включая лицензии на СУБД Microsoft SQL Server).
Операционная система Windows 7 Professional CDowngrade to XP Pro (OEM, предустановленная).
Пакет Microsoft Office - лицензия 5FRMD-8CPCK-MNB14-GFWTG-F7TKT.
Метрологически значимой частью специализированного ПО ПК «Энергосфера» является библиотека - файл pso_metr.dll. С помощью библиотеки pso_metr.dll решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков и УСПД.
ПО ПК «Энергосфера» не влияет на метрологические характеристики Системы.
Идентификационные данные библиотеки pso_metr.dll приведены в таблице 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | pso metr.dll |
| Номер версии (идентификационный номер) ПО | 1.1.1.1 |
| Цифровой идентификатор ПО | cbeb6f6ca69318bed976e08a2bb7814b |
| Другие идентификационные данные, если имеются | ПО ПК «Энергосфера» |
Метрологически значимой частью ПО УСПД является специализированная библиотека - файл libecom.so. С помощью библиотеки libecom.so решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков. ПО УСПД не влияет на метрологические характеристики Системы.
Идентификационные данные библиотеки libecom.so приведены в таблице 3.
Таблица 3 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | libecom.so |
| Номер версии (идентификационный номер) ПО | 11.159 |
| Цифровой идентификатор ПО | d394e4969e78e00aae4cf8fb375da0e9 |
| Другие идентификационные данные, если имеются | Внутреннее ПО УСПД «ЭКОМ-3000» |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях эксплуатации АИИС КУЭ (5), %, при доверительной вероятности, равной 0,95
Метрологические характеристики АСКУ ТЭР, указанные в таблице 4, нормированы с учетом ПО. Уровень защиты программного обеспечения АСКУ ТЭР «высокий» в соответствии с Р 50.2.077-2014.
Таблица 4 - Метрологические характеристики
| Подсистема АСКУ ТЭР | № узла учета | Название измерительноинформационных каналов (ИИК) | Диапазон измерений ИИК | Границы интервала допускаемой погрешности* ИИК в рабочих условиях эксплуатации АСКУ ТЭР при доверительной вероятности, равной 0,95 |
| 1 | 2 | 3 | 4 | 5 |
| ТЭ (1) | 1 | ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от +5 до +20 °С включ.; - при разности температур подающего и обратного трубопровода св. +20 до +100 °С включ. | от 2,75 до 14,12 Гкал | (5) ±5 % |
| (5) ±3 % | ||||
| ИИК массового расхода воды | от 110 до 600 т/ч | (5) ±1,2 % | ||
| ИИК объемного расхода воды | от 110 до 600 м3/ч | (5) ±1,1 % | ||
| 8 | ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от +5 до +20 °С включ.; - при разности температур подающего и обратного трубопровода св. +20 до +100 °С включ. | от 1,8 до 4,0 Гкал | (5) ±5 % | |
| (5) ±3 % | ||||
| ИИК массового расхода воды | от 100 до 160 т/ч | (5) ±1,2 % | ||
| ИИК объемного расхода воды | от 100 до 160 м3/ч | (5) ±1,1 % | ||
| 1, 8 | ИИК температуры воды | от +40 до +100 °С | (А) ±0,5 °С | |
| ИИК давления воды | от 0,3 до 0,8 МПа | (Y) ±1 % | ||
| ХВС (2) | 2 | ИИК массового расхода воды | от 2,4 до 85,0 т/ч | (5) ±1,2 % |
| ИИК объемного расхода воды | от 2,4 до 85,0 м3/ч | (5) ±1,1 % | ||
| 9 | ИИК массового расхода воды | от 0,72 до 65,00 т/ч | (5) ±1,2 % | |
| ИИК объемного расхода воды | от 0,72 до 65,00 м3/ч | (5) ±1,1 % | ||
| 2, 9 | ИИК температуры воды | от +2 до +20 °С | (А) ±0,3 °С | |
| ИИК давления воды | от 0,1 до 0,6 МПа | (Y) ±1,0 % | ||
| пара (3) | 3, 4, 5 | ИИК тепловой энергии пара | от 3 до 8 Г кал | (5) ±4 % |
| ИИК массового расхода пара | от 6,3 до 7,0 т/ч | (5) ±3 % | ||
| ИИК давления пара | от 0,45 до 1,40 МПа | (Y) ±0,6 % | ||
| ИИК температуры пара | от +140 до+200 °С | (А) ±0,8 °С |
| 1 | 2 | 3 | 4 | 5 |
| пара (3) | 6, 7 | ИИК тепловой энергии пара | от 8,3 до 39,0 Гкал | (5) ±4 % |
| ИИК массового расхода пара | от 11,9 до 19,3 т/ч | (5) ±3 % | ||
| ИИК давления пара | от 0,75 до 1,25 МПа | (Y) ±0,6 % | ||
| ИИК температуры пара | от +140 до +240 °С | (А) ±0,9 °С | ||
| 10 | ИИК тепловой энергии пара | от 5,9 до 16,8 Гкал | (5) ±4 % | |
| ИИК массового расхода пара | от 6 до 45 т/ч | (5) ±3 % | ||
| ИИК давления пара | от 0,5 до 0,9 МПа | (Y) ±0,6 % | ||
| ИИК температуры пара | от +150 до +180 °С | (А) ±0,8 °С | ||
| 11, 12 | ИИК тепловой энергии пара | от 4 до 45 Г кал | (5) ±4 % | |
| ИИК массового расхода пара | от 4,0 до 16,8 т/ч | (5) ±3 % | ||
| ИИК давления пара | от 0,45 до 0,70 МПа | (У) ±0,6 % | ||
| ИИК температуры пара | от +150 до +180 °С | (А) ±0,8 °С | ||
| 13 - 20, 23 | ИИК тепловой энергии пара | от 2,5 до 27,2 Гкал | (5) ±4 % | |
| ИИК массового расхода пара | от 2,1 до 10,0 т/ч | (5) ±3 % | ||
| ИИК давления пара | от 0,5 до 0,7 МПа | (У) ±0,6 % | ||
| 13 - 15, 17 - 20, 23 | ИИК температуры пара | от +140 до +180 °С | (А) ±0,9 °С | |
| 16 | ИИК температуры пара | от +140 до +180 °С | (А) ±1 °С | |
| 24 | ИИК тепловой энергии пара | от 6,0 до 43,5 Гкал | (5) ±4 % | |
| ИИК массового расхода пара | от 11,9 до 16,0 т/ч | (5) ±3 % | ||
| ИИК давления пара | от 0,25 до 0,70 МПа | (У) ±0,6 % | ||
| ИИК температуры пара | от +130 до +180 °С | (А) ±0,8 °С | ||
| 3 - 5, 6, 7, 10 -16, 23, 24 | ИИК температуры воды | от +2 до +20 °С | (А) ±0,4 °С | |
| 17 - 20 | ИИК температуры воды | от +2 до +20 °С | (А) ±0,5 °С | |
| мазута (4) | 21 | ИИК массового расхода мазута | от 0,18 до 0,35 т/ч | (5) ±0,75 % |
| 22 | ИИК массового расхода мазута | от 0,15 до 0,40 т/ч | (5) ±0,75 % | |
| 21, 22 | ИИК давления мазута | от 0,1 до 0,4 МПа | (У) ±1 % | |
| ИИК температуры мазута | от +60 до +100 °С | (А) ±0,6°С | ||
| ИИК температуры наружного воздуха | от +5 до +50 °С | (А) ±0,5°С | ||
| Примечания: 1. Названия узлов учета указаны в таблице 1. *- 5 - границы интервала допускаемой относительной погрешности ИИК. - А - границы интервала допускаемой абсолютной погрешности ИИК. - у - границы интервала допускаемой приведенной погрешности ИИК (приведены к диапазону измерений ИИК). | ||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды (ИВКС, ИКП), °С - температура окружающей среды (нижний уровень), °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 от +5 до +50 95 от 84 до 106,7 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота (переменный ток), Гц | 12±1; 24±1 от 187 до 244 50±1 |
| Ход часов компонентов АСКУ ТЭР, с/сут, не более | ±5 |

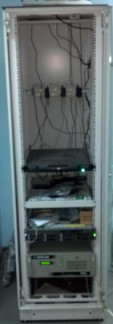

наносится на титульные листы эксплуатационной документации и на шильдик сервера системы (указан на рисунке 3) типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомеры массовые | Promass 80F Ду 25 | 2 шт. |
| Преобразователи расхода вихревые | ЭМИС-ВИХРЬ-200 Ду250 | 1 шт. |
| Преобразователи расхода | вихревыеЭМИС-ВИХРЬ-200 Ду200 | 5 шт. |
| Преобразователи расхода вихревые | ЭМИС-ВИХРЬ-200 Ду150 | 9 шт. |
| Преобразователи расхода вихревые | ЭМИС-ВИХРЬ-200 Ду125 | 3 шт. |
| Преобразователи расхода электромагнитные | ПРЭМ Ду 65 | 1 шт. |
| Преобразователи расхода электромагнитные | ПРЭМ Ду 50 | 1 шт. |
| Преобразователи расхода электромагнитные | МастерФлоу Ду 200 | 4 шт. |
| Комплекты термопреобразователей сопротивления | КТПТР-01 | 2 компл. |
| Термометры сопротивления из платины технические | ТПТ-1-3 | 28 шт. |
| Термопреобразователи измерительные с унифицированным выходным сигналом | ТПТУ | 5 шт. |
| Датчики давления | Метран-55 | 26 шт. |
| Т еплосчетчики | Логика 6961 | 8 шт. |
| Т епловычислители | СПТ961 | 8 шт. |
| Устройства GSM связи (GSM модемы TELEOFIS RX108-R4U с антеннами ANTEY-905) | - | 8 шт. |
| УСПД со встроенным GPS-приемником | ЭКОМ-3000 | 1 шт. |
| Сервер | - | 1 шт. |
| Специализированное программное обеспечение | ПК «Энергосфера» | 1 шт. |
| Методика поверки | РТ -МП-3992-500-2017 | 1 экз. |
| Паспорт-формуляр | ТМЖИ.411916.029.ФО | 1 экз. |
осуществляется по документу РТ-МП-3992-500-2017 «ГСИ. ^стема автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15.09.2017 г.
Основные средства поверки:
- средства поверки в соответствии с документами на средства измерений, входящие в состав АСКУ ТЭР;
- радиочасы МИР РЧ-02, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46656-11;
- термогигрометр ИВА-6, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46434-11;
- вольтамперфазометр ПАРМА ВАФ®-А, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22029-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма и (или) наклейки, наносится на свидетельство о поверке.
приведены в документе: «Методика (методы) измерений количества тепловой энергии в водяных и паровых системах теплоснабжения, объемного и массового расхода воды, массового расхода (массы) пара и мазута с использованием системы автоматизированной комплексного учета топливно-энергетических ресурсов Приволжской железной дороги».
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
