Весы платформенные электронные LODIGE, 69496-17

Назначение

Весы платформенные электронные LODIGE (далее — средство измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве или передано через цифровой интерфейс.

Средство измерений состоит из следующих частей:

-    грузоприемное устройство в виде роликового конвейера на опорной раме, опирающейся на весоизмерительные тензорезисторные датчики (далее — датчик);

-    весоизмерительный прибор (индикатор по п. Т.2.2.2 ГОСТ OIML R 76-1-2011);

-    электрический шкаф, содержащий электронные устройства управления исполнительными механизмами, устройства питания и коммутации;

-    устройство обнаружения груза на грузовой транспортной системе (оптический

датчик);

-    роликовые конвейеры для подачи объектов измерений на грузоприемное устройство и снятия с него.

В средстве измерений используются:

-    датчики 563YH, изготовитель - «Anyload Youngzon Transducer (Hangzhou) Co Ltd»,

КНР;

-    весоизмерительный прибор CDI-1600, изготовитель - «ATRAX Group NZ Ltd», Новая Зеландия.

Средство измерений оснащено интерфейсом клавиатуры PS/2, а так же интерфейсами RS232 или RS485, Ethernet и USB.

Средство измерений выпускается в различных модификациях, отличающихся метрологическими характеристиками и габаритными размерами грузоприемного устройства. Обозначение модификаций средства измерений имеет вид LODIGE-[1]-[2], где:

[1]    - условное обозначение максимальной нагрузки (Max):

7000 - 7000 кг;

1500 - 1500 кг.

[2]    - условное обозначение габаритных размеров грузоприемного устройства:

1    - длина 3310 мм, ширина 2744 мм;

2    - длина 3600 мм, ширина 2540 мм;

3    - длина 3600 мм, ширина 2550 мм;

4    - длина 1750 мм, ширина 1510 мм;

5    - длина 2210 мм, ширина 1450 мм.

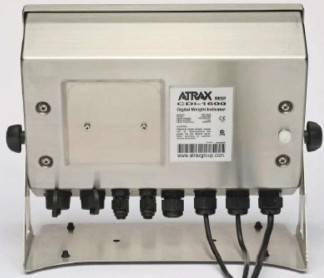

Общий вид средства измерений представлен на рисунке 1

Место расположения

пломбируемого

переключателя

Программное обеспечение

Программное обеспечение является встроенным, используется в стационарной (закрепленной) аппаратной части.

Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются:

-    пломбировка переключателя, расположенного на задней части весоизмерительного прибора;

-    разграничение прав доступа к режимам работы средства измерений с помощью пароля;

-    счетчик регулировок, значение которого меняется после каждой регулировки.

Идентификационные данные ПО доступны для просмотра при работе средства

измерений в специальном пункте меню. Номер версии (идентификационный номер) ПО должен быть не ниже указанного в таблице 1.

Уровень защиты программного обеспечения «Высокий» в соответствии с

Р 50.2.077—2014.

Таблица 1 — Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 — Метрологические характеристики средств измерений

Таблица 3 — Основные технические характеристики

Таблица 4 — Г абаритные размеры средства измерений

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульные листы эксплуатационной документации.

Комплектность

Таблица 5 — Комплектность средства измерений

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классам точности M1, М1-2 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку весов и/или в виде оттиска на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений

массы

Техническая документация изготовителя.
