| Номер в госреестре | 69499-17 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Trimble R1 |
| Изготовитель | "Trimble Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 24.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая Trimble R1 (далее - аппаратура) предназначена для определения координат и длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерно-геодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая Trimble R1 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для применения в качестве подвижной станции.
Управление аппаратурой осуществляется с помощью полевого контроллера, персонального компьютера (далее - ПК) или мобильных устройств на базе различных операционных с подключением к аппаратуре по Bluetooth. Принимаемая со спутников информация записывается в память полевого контроллера или мобильного устройства. Электропитание аппаратуры осуществляется от встроенного перезаряжаемого Li-Ion аккумулятора.
На передней панели аппаратуры расположены кнопка «Питание / Сопряжение Bluetooth», светодиодный индикатор качества позиционирования, совмещённый с индикацией соединения Bluetooth, и индикатор состояния питания.
На задней панели расположены разъём mini-USB и информационная табличка.
На боковой панели расположен разъём SMB для подключения внешней спутниковой антенны.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1; GLONASS: L1; Galileo: E1; Beidou (COMPASS): B1.
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено.

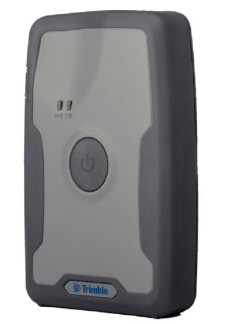

Внешний вид аппаратуры геодезической спутниковой представлен на рисунках 1-2.
Рисунок 2 - Внешний вид аппаратуры со стороны задней панели
Аппаратура имеет встроенное микропрограммное обеспечение (далее - МПО) и поддерживает работу с программным обеспечением (далее - ПО) для мобильных устройств «Trimble TerraFlex» и «Trimble TerraSync», а также ПО «Trimble GPS Pathfinder Office», устанавливаемым на ПК.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | МПО | Trimble TerraFlex | Trimble TerraSync | Trimble GPS Pathfinder Office |
| Номер версии (идентификационный номер ПО), не ниже | 4.96 | 3.4.7 | 5.80 | 5.80 |
| Цифровой идентификатор ПО | EC2DE64B | 4806E56D | 612D3FF4 | 02246263 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 | CRC-32 | CRC-32 |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Г раницы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) в режиме «Навигационный», мм: - в плане - по высоте | ±9000 ±15000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса1) (при доверительной вероятности 0,95) в режиме «Дифференциальные кодовые измерения (dGNSS)», мм: - в плане | ±2-(750+1-10-6-D) где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность определения координат в режиме «Навигационный», мм: - в плане - по высоте | 4500 7500 |
| Допускаемая средняя квадратическая погрешность измерений длины базиса1) в режиме «Дифференциальные кодовые измерения (dGNSS)», мм: - в плане | 750+1-10-6-D где D - измеряемое расстояние в мм |
| 1) - при длине базиса от 0 до 30 км | |
Лист № 3 Всего листов 4
Таблица 3 - Основные технические характеристики_
| Наименование характеристики | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Тип антенны | Встроенная |
| Количество каналов | 44 |
| Режимы измерений | «Навигационный», «Дифференциальные кодовые измерения (dGNSS)» |
| Диапазон рабочих температур, °С | от -20 до +60 |
| Напряжение источника питания постоянного тока, В | |
| - внешнего | 5,0 |
| - внутреннего | 3,7 |
| Габаритные размеры (ВхШхГ), мм, не более | 112x68x26 |
| Масса (без аккумулятора), кг, не более | 0,19 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Аппаратура геодезическая спутниковая | - | 1 |
| Транспортировочный чехол | - | 1 |
| Сетевое зарядное устройство | - | 1 |
| USB-кабель для передачи данных | - | 1 |
| Методика поверки | МП АПМ 42-17 | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
осуществляется по документу МП АПМ 42-17 «Аппаратура геодезическая спутниковая Trimble R1. Методика поверки», утверждённому ООО «Автопрогресс-М» «16» мая 2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - фазовый светодальномер;
- линейные базисы по ГОСТ Р 8.750-2011;
- имитатор сигналов СН-3805М (рег. № 54308-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Trimble Inc.», США
| Зарегистрировано поверок | 7 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
