Установка пикнометрическая АРГО, 69528-17

Назначение

Установка пикнометрическая АРГО (далее - установка) предназначена для измерений плотности жидкости при поверке и калибровке средств измерений плотности жидкости.

Описание

Принцип действия установки основан на пикнометрическом методе измерения плотности с использованием напорных пикнометров АЯССО.

Сущность метода состоит во взвешивании известного объёма жидкости, отобранного в пикнометр из трубопровода при температуре и давлении в трубопроводе (стенде) с исследуемой жидкостью. Плотность жидкости находят методом деления разности массы заполненного и пустого пикнометра на значение вместимости пикнометра, приведенного к условиям отбора пробы жидкости. Отбор заданного объёма жидкости из трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью.

Массу пустого и заполненного пикнометра определяют в зависимости от комплектации установки методом прямого взвешивания с использованием весов с функцией калибровки по встроенной в весы мере массы или внешней гире, или методом замещения эталонным набором гирь при использовании весов в качестве компаратора. Температуру исследуемой жидкости и (или) температуру тел пикнометров определяют в момент отбора пробы жидкости в пикнометры из трубопровода с исследуемой жидкостью при помощи лабораторных термометров или цифрового термометра, имеющего взрывозащищенное исполнение, установленных в термокарманы на входе и выходе установки, или с использованием термометров сопротивления и цифрового термометра, входящего в комплект установки и имеющего взрывозащищенное исполнение. Давление исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры из трубопровода с исследуемой жидкостью по показаниям датчика (преобразователя) избыточного давления в месте подключения пикнометрической установки к трубопроводу (стенду) с исследуемой жидкостью.

Установки подключают непосредственного к трубопроводу с исследуемой жидкостью. Установки состоят из следующих основных частей: комплекта напорных пикнометров ARCCO (2 шт.), номинальной вместимостью 1000 см (регистрационный № 32818-06), весов специального класса точности по ГОСТ OIML R 76-1-2011, НИВ не менее 5100 г с функцией калибровки или без нее, гири (при использовании функции калибровки и отсутствии или неработоспособности встроенной в весы меры массы) или набора гирь (при использовании при взвешивании метода сравнения), класса точности не ниже E2 по ГОСТ OIML R 111-1-2009, лабораторного термометра или термометра сопротивления в комплекте с цифровым преобразователем с пределами абсолютной погрешности не более ±0,1 оС, датчика (преобразователя) избыточного давления или манометра, класса точности не ниже 0,6, комплекта гибких шлангов высокого давления, снабженных быстросъёмными муфтами для подключения к пикнометрам, комплекта запасных частей и материалов.

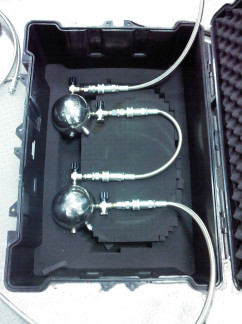

Иикнометры размещены в термоизолирующем кейсе. Ири отборе пробы жидкости пикнометры соединяются между собой последовательно и подключаются к трубопроводу с исследуемой жидкостью при помощи гибких шлангов высокого давления с быстросъёмными муфтами. Кейс для пикнометров может иметь встроенные термометры сопротивления, работающие в комплекте с цифровым преобразователем. На входе и выходе могут быть установлены термокарманы для использования лабораторных термометров или цифровых термометров вместо термометров, встроенных в кейс. Конструктивно тело пикнометра выполнено в виде металлического сосуда, снабжённого аварийным предохранительным клапаном для сброса давления и двумя кранами а для заполнения и слива пробы жидкости.

Пломбирование элементов установок пикнометрических не предусмотрено.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 1.

Таблица 1

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации. Комплектность средства измерений

Таблица 2

Поверка

осуществляется по документу МП 0550-6-2017 «Инструкция. ГСИ. Установки пикнометрические. Методика поверки», утвержденному ФГУП «ВНИИР» 10.08.2016 г.

Основные средства поверки:

-    вторичный эталон плотности ВЭТ по ГОСТ 8.024-2002. Пределы допускаемой абсолютной погрешности эталона ВЭТ (расширенная неопределенность) не более ±0,03 кг/м3;

-    поверочная жидкость, дистиллированная вода по ГОСТ 6709-72 «Вода дистиллированная. Технические условия», при температуре (25,00±0,01) °С, аттестованная на ВЭТ по ГОСТ 8.024-2002 с пределами абсолютной погрешности аттестации ±0,03 кг/м ;

-    весы-компаратор. Специального 1-го класса точности по ГОСТ OIML R 76-1-2011, НПВ не менее 5100 г, с ценой деления не более 0,01 г., с пределами допускаемой абсолютной погрешности ±0,05 г, СКО не более 0,01 г.;

-    набор гирь. Класс точности Е2 по ГОСТ OIML R 111-1-2009.

-    термометр сопротивления платиновый эталонный ПТС-10, доверительные границы абсолютной погрешности (при вероятности 0,95) ±0,01 °С;.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Средства поверки для средств измерения, входящих в состав установки, указанны в документах на их поверку.

Знак поверки наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к установке пикнометрической АРГО

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
