| Номер в госреестре | 69529-17 |
| Наименование СИ | Машины универсальные испытательные электромеханические |
| Обозначение типа СИ | MTS Exceed |
| Изготовитель | "MTS Systems (China) Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины универсальные испытательные электромеханические MTS Exceed (далее -машины) предназначены для измерения силы и перемещений при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Принцип действия машин заключается в измерении величины силы, приложенной к испытуемому образцу, и величины перемещения траверсы.
Машины конструктивно состоят из силовой рамы, силового привода, подвижной и неподвижной траверсы, датчиков силы, датчика перемещения, устройств закрепления образцов, электронного блока управления, ручного пульта управления.
Силовая рама состоит из основания, одной или двух направляющих колонн, подвижной и неподвижной траверсы.
Силовой привод состоит из электродвигателя, установленного в основании рамы и шариковинтовых пар, установленных в направляющих колоннах и связанных с подвижной траверсой.
Испытываемый образец устанавливается при помощи устройств закрепления между подвижной траверсой и основанием или между подвижной и неподвижной траверсой. Электродвигатель силового привода через шариковинтовые пары перемещает подвижную траверсу, обеспечивая приложение силы к образцу. Сила, прикладываемая к образцу, измеряется датчиком силы, установленного в подвижной или неподвижной траверсе. Датчик перемещения измеряет линейное перемещение подвижной траверсы. Электронный блок управления осуществляет первичную обработку сигналов от датчиков силы, перемещения и ручного пульта управления, передачу информации на компьютер и формирует сигналы управления работой машины.
Машины имеют порты для подключения дополнительных средств измерений (датчиков силы и деформации), а также возможность установки дополнительного оборудования для испытаний образцов в различных средах и температурных условиях (термо-, крио-и барокамер). При этом если на машине используются несколько датчиков силы, то эксплуатация (в т.ч. поверка) машин осуществляется поочередно с каждым датчиком силы, как если бы это были несколько машин в отдельности.

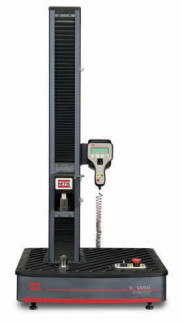

Машины универсальные испытательные MTS Exceed выпускаются в 15 модификациях: стандартной высоты (E42.503, E43.104, E43.504, E44.104, E44.304, E45.105, E45.305, E45.605) и увеличенной высоты (кроме Е45.605), дополненные в обозначении индексом «Е» (например, Е44.304Е). Модификации машин отличаются диапазонами измерения силы и перемещения, размерами и количеством рабочих зон, массой и габаритными размерами. Модификация E42.503 имеют одну направляющую колонну.
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение устанавливается на компьютер с установочного диска. Разработчиком произведено разделение программного обеспечения на метрологически значимую и незначимую части.
| Таблица 1 - Идентификационные данные ПО | ||
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | TW Elite | TW Essential TW Express |
| Номер версии ПО | 3.0.1(не ниже) | |
| Цифровой идентификатор ПО | - | |
| Другие идентификационные данные (Название ПО) | MTS TestSuite | |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
аблица 2 - Основные технические и метрологические характеристики
| Модификация | Диапазоны измерений силы, кН | Диапазон измерений перемещения, мм | Высота, мм, не более | Ширина, мм, не более | Г лубина, мм, не более | Масса, кг, не более |
| E42.503 | от 0,05 до 5 от 0,02 до 2 от 0,01 до 1 от 0,005 до 0,5 от 0,002 до 0,2 от 0,001 до 0,1 от 0,0005 до 0,05 от 0,0002 до 0,02 от 0,0001 до 0,01 от 0,00005 до 0,005 | от 0 до 700 | 1300 | 642 | 582 | 120 |
| E42.503E | от 0 до 1000 | 1600 | 642 | 582 | 130 | |
| E43.104 | от 0,1 до 10 от 0,05 до 5 от 0,02 до 2 от 0,01 до 1 от 0,005 до 0,5 от 0,002 до 0,2 от 0,001 до 0,1 от 0,0005 до 0,05 от 0,0002 до 0,02 от 0,0001 до 0,01 от 0,00005 до 0,005 | от 0 до 1000 | 1617 | 681 | 588 | 120 |
| E43.104E | от 0 до 1300 | 1917 | 681 | 588 | 130 | |
| E43.504 | от 0,2 до 20 от 0,3 до 30 от 0,5 до 50 | от 0 до 1000 | 1770 | 820 | 775 | 325 |
| E43.504E | от 0 до 1300 | 2070 | 820 | 775 | 345 | |
| E44.104 | от 0,1 до 10 от 0,05 до 5 от 0,02 до 2 от 0,01 до 1 от 0,005 до 0.5 от 0,0025 до 0,25 от 0,001 до 0,1 | от 0 до 1150 | 1862 | 845 | 716 | 435 |
| E44.104E | от 0 до 1450 | 2162 | 845 | 716 | 450 | |
| E44.304 | от 0,3 до 30 от 0,2 до 20 от 0,1 до 10 от 0,05 до 5 от 0,02 до 2 от 0,01 до 1 от 0,005 до 0.5 от 0,0025 до 0,25 от 0,001 до 0,1 | от 0 до 1150 | 1862 | 845 | 716 | 435 |
| E44.304E | от 0 до 1450 | 2162 | 845 | 716 | 450 |
| Модификация | Диапазоны измерений силы, кН | Диапазон измерений перемещения, мм | Высота, мм, не более | Ширина, мм, не более | Глубина, мм, не более | Масса, кг, не более |
| E45.105 | от 1,0 до 100 от 0,5 до 50 | от 0 до 1050 | 2133 | 1230 | 870 | 1400 |
| E45.105E | от 0 до 1350 | 2433 | 1230 | 870 | 1450 | |
| E45.305 | от 3,0 до 300 от 2,0 до 200 | от 0 до 1100 | 2360 | 1215 | 960 | 1700 |
| E45.305Е | от 0 до 1400 | 2660 | 1215 | 960 | 1750 | |
| E45.605 | от 6,0 до600 от 3,0 до 300 от 2,0 до 200 | от 0 до1300 | 2820 | 1660 | 1272 | 3500 |
Пределы допускаемой относительной погрешности измерения силы, % ±0,5
Пределы допускаемой абсолютной погрешности измерения
перемещений в диапазоне от 0 мм до 5 мм включительно, мм ±0,05
Пределы допускаемой относительной погрешности измерения
перемещений в диапазоне свыше 5 мм, % ±1
Условия эксплуатации
- температура, °С от плюс 15 до плюс 35
- относительная влажность, % от 5 до 85
наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, шт |
| Машина в сборе | 1 |
| Комплект кабелей электрических (комплект) | 1 |
| Программное обеспечение (комплект) | 1 |
| Персональный компьютер (по требованию заказчика) | 1 |
| Руководство по эксплуатации «Машины универсальные испытательные MTS Exceed. Руководство по эксплуатации» | 1 |
| Методика поверки МП ТИнТ 197-2016 «Машины универсальные испытательные электромеханические MTS Exceed. Методика поверки» | 1 |
| Дополнительные датчики силы | количество по требованию заказчика |
| Вспомогательные принадлежности (комплект, по требованию заказчика) | 1 |
осуществляется по документу МП ТИнТ 197-2016 «Машины универсальные испытательные электромеханические MTS Exceed. Методика поверки», утверждённому ООО «ТестИнТех»
01.07.2016 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,12 %;
- рабочие эталоны единицы массы 4-го разряда (гири) по ГОСТ 8.021-2015;
- система лазерная измерительная XL-80 (рег. №35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений
силы»;
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»;
ГОСТ Р 8.763-2011. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы MTS Systems (China) Co., Ltd., КНР.
| Зарегистрировано поверок | 35 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
