Номер в госреестре | 69531-17 |
Наименование СИ | Измерители перемещений |
Обозначение типа СИ | ИДН |
Изготовитель | Общество с ограниченной ответственностью "Импульс" (ООО "Импульс"), г. Иваново |
Год регистрации | 2017 |
Срок свидетельства | 04.12.2027 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Измерители перемещений серии ИДН (далее - измерители) предназначены для измерений перемещений (удлинений при растяжении) испытываемых образцов из черных и цветных металлов, композитов, пластмасс, древесины и других материалов.
Принцип действия измерителей основан на преобразовании удлинения деформируемого образца в перемещение упругого элемента первичного измерительного преобразователя (далее -датчика), установленного на образце. При этом перемещение упругого элемента преобразуется в электрический сигнал, пропорциональный перемещению (удлинению при растяжении) образца. Полученный сигнал обрабатывается в блоке микропроцессорных контроллеров и передается с помощью преобразователя интерфейсов на считывающее устройство в виде результатов измерений перемещений, которые могут быть использованы в дальнейших расчетах.
Конструктивно измерители состоят из: датчика, оснащенного зажимными подвижными элементами (ножами) для крепления его на образце; измерительного блока и считывающего устройства. Измерительный блок состоит из: блока микропроцессорных контроллеров с блоком питания и преобразователем интерфейсов; соединительного кабеля, питающего кабеля для подключения блока к сети. В качестве считывающего устройства используются ПЭВМ или пульт оператора испытательной машины, операционная система считывающего устройства Windows 7 или более поздние версии операционной системы Windows.
Датчики устанавливаются на испытываемых образцах с помощью эластичных жгутов. При креплении датчика на образце должны быть соблюдены следующие условия:
- должно быть исключено проскальзывание датчика относительно образца в процессе установки и испытаний;
- ножи датчика не должны создавать концентрацию напряжения на образце.
Измерения перемещений осуществляются на фиксированной длине (измерительной базе).
Элементы измерительного блока помещается в разные корпуса в зависимости от того,
как поставляется измеритель: в составе испытательной машины или отдельно.
Измерители имеют различные исполнения, отличаются: длиной измерительной базы датчика, предельными значениями диапазона измерений перемещений и пределом допускаемой относительной погрешности измерений. Обозначение исполнения измерителей формируется путём добавления к названию серии ИДН комбинации X-Y-Z, где Х - длина базы в мм, Y - верхний предел диапазона перемещений (деформаций), Z - предел допускаемой относительной погрешности.

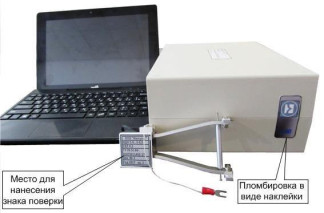

Внешний вид измерителей приведен на рисунках 1 и 2, схема пломбирования от несанкционированного доступа приведена на рисунках 1 -3.
Пломбировка в виде наклейки
Для отображения информации, поступающей с измерителей, на считывающем устройстве установлено программное обеспечение IR TEST 2.0.0.V, входящее в состав испытательных машин и предназначенное для управления режимами работы, обработки результатов измерений силы, перемещений траверсы, перемещений (удлинения при растяжении) испытываемого образца и вывода измерительной информации на дисплей считывающего устройства.
Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) IR TEST | Значение |
Идентификационное наименование модуля программного обеспечения | IR TEST |
Идентификационный номер (номер версии) модуля программного обеспечения | 2.0.0.V и выше |
Цифровой идентификатор модуля программного обеспечения (контрольная сумма исполняемого кода) | 0X1765AB |
Алгоритм вычисления цифрового идентификатора модуля программного обеспечения | CRC16 |
Идентификационным признаком программного обеспечения служит его наименование, которое отображается на экране считывающего устройства при загрузке программного обеспечения.
Конструкция исключает возможность несанкционированного влияния на метрологически значимые модули и первичную измерительную информацию. Блок микропроцессорных контроллеров защищён от чтения и записи с помощью пломбирования. Доступ к внесению изменений в метрологически значимые модули защищён паролями.
Защита от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики измерителей перемещений серии ИДН_
Пределы допускаемой погрешности измерений перемещений (удлинения при растяжении) (Z) исполнения ИДН-Х-У-0,5: - относительной,% - абсолютной, мкм | ±0,5 ±5 |
Пределы допускаемой погрешности измерений перемещений (удлинения при растяжении) (Z) исполнения ИДН-Х-У-2: - относительной,% - абсолютной, мкм | ±2 ±5 |
Базовая длина датчика (Х) от 5 мм до 50 мм: - диапазон измерений (У=5), мм - диапазон измерений (У=10), мм | от 0 до 5 включ. от 0 до 10 включ. |
Базовая длина датчика (Х) св. 50 мм до 500 мм: - диапазон измерений (У=5), мм - диапазон измерений (У=10), мм - диапазон измерений (У=25), мм | от 0 до 5 включ. от 0 до 10 включ. от 0 до 25 включ. |
Допускаемое отклонение установки базовой длины, мм | ±0,2 |
Рабочие условия применения: - температура окружающего воздуха, °С - влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +35 от 40 до 80 от 84 до 106,7 |
Параметры электропитания датчика: - напряжение постоянного тока, В | 6±0,6 |
Параметры электропитания блока измерительного: - напряжение переменного тока, В - частота, Гц - потребляемая мощность, В А, не более | 220±22 50±1 10 |
Вероятность безотказной работы за 1000 часов | 0,95 |
Полный средний срок службы, лет | 10 |
Габаритные размеры (длинахширинахвысота), мм, не более - датчика -блока измерительного | 200х50х600 600х700х90 |
Масса, кг, не более: - датчика -блока измерительного | 1 2,5 |
наносится на титульный лист руководства по эксплуатации типографским способом, а так же методом офсетной печати на табличку, прикрепляемую к корпусу датчика измерителя перемещений серии ИДН.
Комплект поставки приведён в таблице 3.
Таблица 3
Наименование | Количество | Примечание |
1 Измеритель перемещений ИДН-X-Y-Z в составе: | ||
1.1 Датчик измерителя перемещений серии ИДН-X-Y-Z | 1 шт. | В специальном Футляре |
Наименование | Количество | Примечание |
1.2 Комплект эластичных жгутов для крепления датчика измерителя на образце | 1 к-т | В специальном Футляре |
1.3 Футляр для датчика | 1 шт. | В транспортной таре. Место № 1 |
1.4 Блок измерительный | 1 шт. | В коробке и транспортной таре. Место № 2 |
1.5 Считывающее устройство | 1 шт. | В коробке и транспортной таре. Место № 3 |
1.6 Приспособление для поверки/калибровки измерителя | 1 шт. | По заказу |
2 «Измерители перемещений серии ИДН. Руководство по эксплуатации» ИДН.01.01.017 РЭП | 1 экз. | В транспортной таре. Место № 4 |
3 «Инструкция. Измерители перемещений серии ИДН. Методика поверки» ИДН.02.02.017 МП | 1 экз. | В транспортной таре. Место № 4 |
4 «Программное обеспечение для машин испытательных универсальных. Руководство по эксплуатации» ИДН.03.03.017 ПО | 1 экз. | В транспортной таре. Место № 4 |
осуществляется по документу ИДН.02.02.017 МП «Инструкция. Измерители перемещений серии ИДН Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 10.06.2017 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 1-го разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на корпус измерительного блока в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
ТУ 26.51.66-010-75911452-17 «Измерители перемещений серии ИДН. Технические условия»
Зарегистрировано поверок | 8 |
Поверителей | 3 |
Актуальность данных | 21.11.2024 |
