| Номер в госреестре | 69532-17 |
| Наименование СИ | Меры многозначные электрического сопротивления |
| Обозначение типа СИ | МС3057 и МС3057.1 |
| Изготовитель | Общество с ограниченной ответственностью предприятие "ЗИП-Научприбор" (ООО предприятие "ЗИП-Научприбор"), г. Краснодар |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры многозначные электрического сопротивления МС3057 и МС3057.1 (далее ММЭС) предназначены для воспроизведения электрического сопротивления в цепях постоянного тока.
ММЭС представляет собой последовательно соединённые восемь декад по одиннадцать ступеней с высокоточными резисторами в каждой декаде. Старшие четыре декады МС3057 и пять декад МС3057.1 построены по сокращенной пятирезисторной схеме, т.е. каждая декада содержит пять резисторов с весовыми коэффициентами 1:2:3:4:1, что дает возможность получать при помощи специальной схемы коммутации переключателя одиннадцать номинальных сопротивлений. Четыре младших декады МС3057 и три младших декады МС3057.1 построены по классической схеме и содержат каждая по одиннадцать резисторов соответствующего номинального значения сопротивления. На передней панели ММЭС размещены восемь переключателей и шесть клемм. ММЭС выпускаются с классом точности 0,005 или 0,01 в следующих модификациях: МС3057 и МС3057.1, которые отличаются диапазоном воспроизведения сопротивления: - для МС3057 от 0,001 до 122222,221 Ом;
- для МС3057.1 от 0,01 до 1222222,21 Ом.

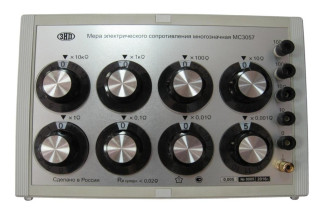

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения сопротивления одной ступени высшей декады, | |
| Ом: | |
| для МС3057 | 10000 |
| для МС3057.1 | 100000 |
| Номинальные значения сопротивления одной ступени низшей декады, | |
| Ом: | |
| для МС3057 | 0,001 |
| для МС3057.1 | 0,01 |
| Классы точности ММЭС по ГОСТ 23737 | |
| для МС3057: | |
| постоянная с | 0,005 или 0,01 |
| постоянная d | 1,510-6 |
| для МС3057.1: | |
| постоянная с | 0,005 или 0,01 |
| постоянная d | 1,510-7 |
| Наименование характеристики | Значение |
| Пределы допускаемого отклонения действительного значения сопротивления от номинального при первичной поверке, Ьп, % | ±[0,01 + d(Rk/R - 1)] |
| Пределы допускаемой основной погрешности в течение каждого года со дня первичной поверки, или аттестации, Зн, % | ±[с + d(Rk/R - 1)] |
| Пределы допускаемой дополнительной погрешности ММЭС, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления, % | ±[с + d(Rk/R - 1)] |
| Пределы допускаемой дополнительной погрешности ММЭС при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность, при нормальных условиях применения и установившемся состоянии теплового равновесия, % | ±[с + d(Rk/R - 1)] |
| Нормальные условия применения: - температура окружающей среды, °С: - относительная влажность, % - атмосферное давление, кПа | от +19,5 до +20,5 от 25 до 80 от 84 до 106,7 |
| П р и м е ч а н и я Rk - наибольшее значение сопротивления ММЭС, Ом; R - номинальное значение включенного сопротивления, Ом; с и d - постоянные величины, используемые для выражения класса точности по ГОСТ 23737. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число декад ММЭС, шт | 8 |
| Номинальная мощность на одну ступень, Вт | |
| - при сопротивлении ступени 0,001 Ом | 0,01 |
| - при сопротивлении ступени 0,01 Ом | 0,01 |
| - при сопротивлении ступени 0,1 Ом | 0,1 |
| - при сопротивлении ступени 1 Ом | 0,1 |
| - при сопротивлении ступени от 10 до 105 Ом | 0,05 |
| Максимальная мощность на одну ступень, Вт | |
| - при сопротивлении ступени 0,001 Ом | 0,5 |
| - при сопротивлении ступени 0,01 Ом | 1 |
| - при сопротивлении ступени 0,1 Ом | 1 |
| - при сопротивлении ступени 1 Ом | 0,5 |
| - при сопротивлении ступени от 10 до 105 Ом | 0,25 |
| Габаритные размеры ОМЭС, мм, не более | |
| - высота | 300 |
| - ширина | 200 |
| - длина | 150 |
| Масса, кг, не более | 2,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 25 до 80 от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 12000 |
наносится на переднюю панель ММЭС металлографическим способом и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мера электрического сопротивления многозначная МС3057 или МС3057.1 | 3ИУСН.425.012 | 1 шт. |
| Комплект принадлежностей: | ||
| Чехол укладочный | 1 шт. | |
| Коробка упаковочная | 1 шт. | |
| Меры многозначные электрического сопротивления МС3057 и МС3057.1. Руководство по эксплуатации | 3ИУСН.425.012 РЭ | 1 экз. |
| Меры многозначные электрического сопротивления МС3057 и МС3057.1. Формуляр | 3ИУСН.425.012 ФО | 1 экз. |
осуществляется по документу МИ 1695-87 «Методические указания. Государственная система обеспечения единства измерений. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки»
Основные средства поверки:
- рабочие эталоны сопротивления 1-го разряда по государственной поверочной схеме для средств измерений электрического сопротивления. Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. N 146;
- компаратор-калибратор универсальный с усилителем напряжения КМ300К, КМ300Н (регистрационный номер 54727-13), измерение напряжения постоянного тока в диапазоне от 10 нВ до 10 В; погрешность измерения от 0,00011 до 0,00024%;
- мост-компаратор постоянного тока 6622А-НУ (регистрационный номер 61103-15),
3 9
для автоматического измерения электрического сопротивления в диапазоне от 110 до 110 Ом; погрешность измерения от ±0,000004 до ±0,0006 %;
- вольтметр-калибратор постоянного напряжения В2-43 (регистрационный номер 30362-10), измерение напряжений постоянного тока в диапазоне (0,1мкВ-1000В); погрешность измерения ±0,0012 %;
- тераомметр Е6-13А (регистрационный номер 46434-11), измерение сопротивлений от 10 до 10 4 Ом, погрешность измерения от ±2,5 до ±10%;
- катушка электрического сопротивления измерительная Р310 (регистрационный номер 1162-58), воспроизведение сопротивления постоянному току 0,001 Ом, 1 разряд;
- мера электрического сопротивления однозначная Р3031/2 (регистрационный номер 11373-88), воспроизведение сопротивления постоянному току 0,01 Ом, 1 разряд;
- мера электрического сопротивления однозначная Р3031/2 (регистрационный номер 11373-88), воспроизведение сопротивления постоянному току 0,1 Ом, 1 разряд;
- катушка электрического сопротивления измерительная Р321 (регистрационный номер 1162-58), воспроизведение сопротивления постоянному току 1 Ом, 1 разряд;
- мера электрического сопротивления однозначная Р3030 (регистрационный номер 8238-81), воспроизведение сопротивления постоянному току 10 Ом, 1 разряд;
- мера электрического сопротивления однозначная МС3005 (регистрационный номер 12757-91), воспроизведение сопротивления постоянному току 10 ; 10 ; 10 ; 10 Ом, 1 разряд.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ММЭС с требуемой точностью.
Знак поверки наносится на мастичную пломбу, закрывающую доступ к винту крепления передней панели ММЭС, и в формуляре. Знак поверки в виде наклейки наносится в левом верхнем углу передней панели ММЭС.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. N 146. Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия МИ 1695-87 Методические указания. Государственная система обеспечения единства измерений. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки
ТУ 4225-048-16851595-2016 Меры многозначные электрического сопротивления МС3057 и МС3057.1. Технические условия
