| Номер в госреестре | 69534-17 |
| Наименование СИ | Индикаторы часового типа с ценой деления 0,01 мм |
| Обозначение типа СИ | ИЧ |
| Изготовитель | ООО "НПО "КировИнструмент", г.Киров; ООО "НПО "Кировский завод Красный инструментальщик" (КРИН), г.Киров |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы часового типа ИЧ с ценой деления 0,01 мм (далее индикаторы) предназначены для измерений линейных размеров абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Физическая величина - длина.
Принцип действия основан на преобразовании линейного перемещения измерительного стержня при помощи передаточного механизма во вращательное движение стрелки по шкале циферблата.
Индикатор состоит из цилиндрического корпуса со встроенным часовым механизмом, циферблата со стрелкой и указателем числа оборотов, установленных внутри ободка, верхней втулки и гильзы, расположенных в диаметральной плоскости корпуса, измерительного стержня с измерительным наконечником. Верхняя втулка и гильза служат направляющими для измерительного стержня. Поворотом ободка с циферблатом индикатор устанавливается на нуль при настройке на размер. Измерительный стержень передает измеряемое значение параметра через часовой механизм стрелке. По положению стрелки относительно шкалы циферблата производится отсчет величины измеряемого параметра. Гильза служит присоединительным элементом для установки индикатора в стойки, штативы и другие устройства.
Число модификаций индикаторов - 4 (ИЧ02, ИЧ05, ИЧ10, ИЧ25), которые отличаются друг от друга диапазоном измерений, нормируемой погрешностью, диаметром шкалы, габаритными размерами и массой.
Индикаторы выпускаются под товарным знаком

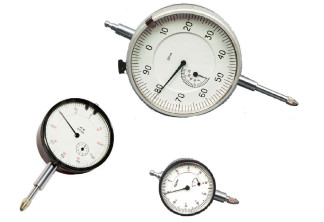

Общий вид средства измерений представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические ха
рактеристики
| Моди фикация | Диапазон измерений, мм | Класс точно сти | Наибольшая разность погрешностей индикатора, мм | Размах показаний, мм, не более | Вариация показаний, мм, не более | ||
| на любом участке диапазона измерений в пределах | во всем диапазоне измерений | ||||||
| 0,1 мм | 1 мм | ||||||
| ИЧ02 | от 0 до 2 | 0 | 0,004 | 0,008 | 0,010 | 0,003 | 0,002 |
| 1 | 0,006 | 0,010 | 0,012 | 0,003 | |||
| ИЧ05 | от 0 до 5 | 0 | 0,004 | 0,008 | 0,002 | ||
| 1 | 0,006 | 0,010 | 0,016 | 0,003 | |||
| ИЧ10 | от 0 до 10 | 0 | 0,004 | 0,008 | 0,015 | 0,002 | |
| 1 | 0,006 | 0,010 | 0,020 | 0,003 | |||
| ИЧ25 | от 0 до 25 | 0 | 0,004 | 0,008 | 0,022 | 0,005 | 0,005 |
| 1 | 0,006 | 0,010 | 0,030 | 0,006 | 0,006 | ||
Таблица 2 - Основные технические характеристики
| Модифи кация | Наибольшее измерительное усилие при прямом ходе, Н | Колебание измерительного усилия, Н, при | Г абаритные размеры (диаметр х ширинах высота), мм, не более | Масса, кг, не более | Средний срок службы, лет, не менее | |
| прямом или обратном ходе | изменении направления движения измерительного стержня | |||||
| ИЧ02 | 1,5 | 0,4 | 0,5 | 42х22х76 | 0,085 | 6 |
| ИЧ05 | 0,6 | 42х23х88 | 0,100 | |||
| ИЧ10 | 60х24х107 | 0,185 | ||||
| ИЧ25 | 3,0 | 1,8 | 1,0 | 84х53х160 | 0,330 | |
Таблица 3 - Условия эксплуатации
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С: - индикаторы класса точности 0 - индикаторы класса точности 1 | от +5 до +35 от -20 до +35 |
| Относительная влажность воздуха, %, не более | 80 |
наносится на шкалу индикатора методом офсетной печати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Индикатор | ИЧ02 - ИЧ25 | 1 |
| Футляр | - | 1 |
| Паспорт | ИЧ02 - ИЧ25.000 ПС | 1 |
осуществляется по МИ 2192-92 «Индикаторы часового типа с ценой деления 0,01 мм. Методика поверки».
Основные средства поверки:
Приспособление с микрометрической головкой МГ 25-1 ГОСТ 6507-90 с диапазоном измерения 0-25 мм, с пределом допускаемой погрешности ±1,5 мкм.
Допускается применение иных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к индикаторам часового типа ИЧ с ценой деления 0,01 мм
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
