| Номер в госреестре | 69538-17 |
| Наименование СИ | Счетчики воды ультразвуковые |
| Обозначение типа СИ | АВАЛОН |
| Изготовитель | ООО НПО "Авалон Электроникс", г.Йошкар-Ола |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Счётчики воды ультразвуковые «АВАЛОН» (далее - счётчики) предназначены для измерения расхода и объема потреблённой холодной и горячей воды протекающей по трубопроводам в промышленной и коммунально-бытовой сферах, а также для контроля технологических процессов.
Принцип действия счётчиков, основан на измерении времени прохождения ультразвукового сигнала по потоку жидкости и против потока жидкости. Возникающая при этом разность времен прохождения, пропорциональная скорости жидкости, преобразуется встроенным микропроцессорным устройством в измеряемый расход или объем и отображается на цифровом индикаторе.
Конструктивно, счётчик состоит из латунной трубы с отражателями, электронной платы с расположенными на ней индикатором, ультразвуковыми приемником и передатчиком, а также элементом питания. Индикатор счетчика представляет собой сегментный дисплей который отображает мгновенные данные по общему расходу, мгновенному потоку, времени работы, тестовой и служебной информации. Максимальное количество кубометров, которое способен отобразить дисплей 99999,999. Счетчик оснащен интерфейсом М-bus для передачи измеренных и накопленных данных, с возможностью его интеграции в автоматизированную систему коммерческого учета ресурсов.
Счетчики имеют следующие модификации:
| - АВАЛОН СВУ-20 - счетчики для холодной | и | горячей | воды | применяемые |
| на трубопроводах с диаметром условного прохода 20 мм; - АВАЛОН СВУ-25 - счетчики для холодной | и | горячей | воды | применяемые |
| на трубопроводах с диаметром условного прохода 25 мм; - АВАЛОН СВУ-32 - счетчики для холодной | и | горячей | воды | применяемые |
| на трубопроводах с диаметром условного прохода 32 мм; - АВАЛОН СВУ-40 - счетчики для холодной | и | горячей | воды | применяемые |
на трубопроводах с диаметром условного прохода 40 мм;
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия предотвращающей вскрытие корпуса счетчика, а также применением специализированной программной среды, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения счетчика.

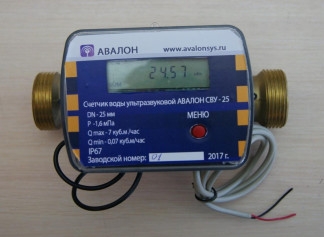

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа счетчиков ультразвуковых АВАЛОН
Программное обеспечение установлено непосредственно в счетчик и защищено от несанкционированного доступа кодированием данных и пломбированием счетчика.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | St-1.21 |
| Номер версии (идентификационный номер) ПО | 1.21 |
| Цифровой идентификатор ПО | - |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| СВУ 20 | СВУ 25 | СВУ 32 | СВУ 40 | |
| Максимальный расход, Qmax , м3/ч | 2,5 | 7 | 12 | 20 |
| Номинальный расход, Qn , м3/ч | 1,25 | 3,5 | 6 | 10 |
| Переходный расход, Qt , м3/ч | 0,016 | 0,35 | 0,6 | 1 |
| Минимальный расход, Qmin , м3/ч | 0,01 | 0,07 | 0,12 | 0,2 |
| Порог чувствительности, м3/ч, не более | 0,005 | 0,01 | 0,025 | 0,035 |
| Пределы допускаемой относительной погрешности счётчика в диапазоне расходов, % - от Qmin до Qt | ±5 | ±5 | ±5 | ±5 |
| - от Qt до Qmax | ±2 | ±2 | ±2 | ±2 |
| Таблица 3 - Технические характеристики | ||||
| Наименование характеристики | Значение | |||
| Диаметр условного прохода, мм | 20 25 32 40 | |||
| Максимальное рабочее давление, МПа, не более | 1,6 | |||
| Потеря давления, кПа, не более | 25 | |||
| Ёмкость индикаторного устройства, м3 | 99999,999 | |||
| Наименьшая цена деления показывающего устройства, м3 | 0,0001 | |||
| Диапазон рабочих температур воды ,°С | от +4 до +95 | |||
| Цифровой интерфейс | M-bus | |||
| Габаритные размеры, мм, не более: длина высота ширина | 140 95 80 | 160 95 80 | 180 110 80 | 200 110 80 |
| Масса, кг, не более | 0,6 | 0,9 | 1,1 | 1,6 |
| Средний срок службы, лет, не менее | 6 | 6 | 6 | 6 |
| Условия эксплуатации: -диапазон температуры окружающего воздуха,°С - относительная влажность при температуре окружающего воздуха, %, не более | от +5 до +50 95 | |||
наносится на счётчик методом флексографии и типографским способом в верхнюю часть титульного листа документов:
3661-081-77925518РЭ «Счётчик воды ультразвуковой «АВАЛОН». Руководство по эксплуатации»; 3661-081-77925518ПС «Счётчик воды ультразвуковой «АВАЛОН». Паспорт».
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Счётчик воды ультразвуковой | АВАЛОН | 1 |
| Штуцер | - | 2 |
| Гайка | - | 2 |
| Прокладка | - | 2 |
| Счётчик воды ультразвуковой «АВАЛОН» Руководство по эксплуатации | 3661-081-77925518РЭ | 1 |
| Счётчик воды ультразвуковой «АВАЛОН» Паспорт | 3661-081-77925518ПС | 1 |
осуществляется по документу МИ 1592-2015 «ГСИ. Счетчики воды. Методика поверки». Основные средства поверки:
рабочий эталон единицы объемного расхода жидкости 2-го разряда по ГОСТ 8.142-2013, в диапазоне значений от 0,01 до 200,0 м /ч, погрешность ± 0,25 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов (массы и объема) жидкости
ТУ 3661-081-77925518-2017 Счетчики воды ультразвуковые «АВАЛОН». Технические условия
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
