Государственный реестр средств измерений

Источники питания SM 500-CP-90P324, 69539-17

69539-17
Источники питания SM 500-CP-90P324 (далее по тексту - источники питания) предназначены для воспроизведения регулируемых стабилизированных постоянного напряжения и силы постоянного тока.
Карточка СИ
Номер в госреестре 69539-17
Наименование СИ Источники питания
Обозначение типа СИ SM 500-CP-90P324
Изготовитель "Delta Elektronika BV", Нидерланды
Год регистрации 2017
Срок свидетельства 04.12.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Источники питания SM 500-CP-90P324 (далее по тексту - источники питания) предназначены для воспроизведения регулируемых стабилизированных постоянного напряжения и силы постоянного тока.

Описание

Принцип действия основан на выпрямлении напряжения сети с последующим импульсным преобразованием регулируемым преобразователем и подачей через трансформатор на выпрямитель, стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные соединители и на схемы измерения и автоматического регулирования.

Конструктивно источники питания выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.

Источники питания представляют собой программируемые, регулируемые источники постоянного напряжения и силы постоянного тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер.

На передней панели источников питания расположены: жидкокристаллические индикаторы, предназначенные для отображения режимов работы и параметров напряжения и силы постоянного тока на выходе в цифровом виде; светодиодный индикатор состояния источника; поворотный выключатель сетевого питания; поворотные регуляторы уровня напряжения и силы тока на выходе.

На задней панели источников питания расположены: разъем питания от сети переменного тока; выходные клеммы положительной и отрицательной полярности; разъемы интерфейсов управления USB, LAN; разъемы аналогового интерфейса, интерфейсов RS-232, RS-485, RS-422, USB (в зависимости от установленных опций).

Источники питания оснащены цифровыми измерителями напряжения и силы постоянного тока, которые позволяют контролировать одновременно оба параметра.

Источники питания обладают низкими значениями нестабильности при изменении напряжения, силы тока нагрузки и при изменении напряжения питания, а также низким уровнем пульсаций напряжения, силы тока на выходе. Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.

Источники питания могут комплектоваться дополнительными опциями (встраиваемыми модулями), расширяющими функциональные возможности источников питания (см. таблицу 1).

Таблица 1 - Дополнительные опции источников питания

Обозначение опции

Описание

INT MOD ANA

Аналоговый интерфейс

INT MOD SER

Встраиваемый модуль интерфейсов USB, RS-485, RS-422, RS-232

Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка в виде наклейки на боковой панели, закрывающей стык панелей.

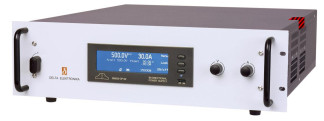

На рисунке 1 представлен общий вид источников питания, место для нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа.

Программное обеспечение

встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.

Метрологические характеристики источников питания нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные программного обеспечения источников питания представлены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения источников питания

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SM15000

Номер версии (идентификационный номер ПО)

не ниже 1.0.1

Цифровой идентификатор ПО

нет данных

Технические характеристики

Таблица 3 - Метрологические характеристики источников питания SM 500-CP-90P324

Характеристика

Значение

1

2

Диапазон воспроизведения и измерения напряжения постоянного тока, В

от 0 до 500

Диапазон воспроизведения и измерения силы постоянного тока, А

от 0 до 90

Диапазон воспроизведения и измерения мощности, Вт

от 0 до 15-103

Пределы допускаемой абсолютной погрешности воспроизведения и измерения напряжения постоянного тока, В, в зависимости от способа управления и считывания показаний:

-    лицевая панель,

-    аналоговый интерфейс (опция INT MOD ANA),

±(0,002^ + 0,2), ±(0,0006- UvCT + 0,03),

Продолжение таблицы 3

1

2

- интерфейсы: Ethernet, RS-232 (опция INT MOD SER), RS-485 (опция INT MOD SER), RS-422 (опция INT MOD SER), USB (опция INT MOD SER)

±(0,0003- ^ст + 0,015)

Пределы допускаемой абсолютной погрешности воспроизведения и измерения силы постоянного тока, А, в зависимости от способа управления и считывания показаний:

-    лицевая панель,

-    аналоговый интерфейс (опция INT MOD ANA),

-    интерфейсы: Ethernet, RS-232 (опция INT MOD SER), RS-485 (опция INT MOD SER), RS-422 (опция INT MOD SER), USB (опция INT MOD SER)

±(0,002Туст + 0,2),

±(0,0009- IyCT + 0,0054), ±(0,0006- !уст + 0,0054)

Пределы допускаемой абсолютной погрешности воспроизведения и измерения мощности, Вт, в зависимости от способа управления и считывания показаний:

-    лицевая панель,

-    интерфейсы: Ethernet, RS-232 (опция INT MOD SER), RS-485 (опция INT MOD SER), RS-422 (опция INT MOD SER), USB (опция INT MOD SER)

±(0,004-Руст +2), ±(0,0009- Руст + 1,35)

Нестабильность напряжения на выходе при изменении силы тока нагрузки от 0 до 100 %, мВ, не более

3

Нестабильность напряжения на выходе при изменении напряжения питания от 342 В до 418 В, мВ, не более

2

Уровень пульсаций (среднеквадратическое значение) выходного напряжения в полосе 300 кГц, при максимальной выходной мощности источника, мВ, не более, при следующих выходных параметрах:

167 В / 90 А;

500 В / 30 А

10

20

Нестабильность силы тока на выходе при изменении напряжения на нагрузке от 0 до 100 %, мА, не более

8

Нестабильность силы тока на выходе при изменении напряжения питания от 342 В до 418 В, мА, не более

1

Уровень пульсаций выходного тока (среднеквадратическое значение) в полосе 300 кГц, при максимальной выходной мощности источника, мА, не более, при следующих выходных параметрах:

167 В/ 90 А;

500 В/ 30 А

45

45

Напряжение сети питания (3 фазы), В

от 342 до 418

Частота сети питания, Гц

от 48 до 52

Габаритные размеры, мм

-    передняя панель (высота х ширина)

-    за передней панелью (высота х ширина х глубина)

132 х 483 128 х 448 х 591

Масса, кг

27

1

2

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при 50 °С, %, не более

при 40 °С, %, не более

от +0 до +50

75

95

Примечания

U^ - установленное значение напряжения постоянного тока на выходе источника, В; !уст - установленное значение силы постоянного тока на выходе источника, А;

PVCT - установленное значение мощности на выходе источника, Вт.

Знак утверждения типа

наносится на переднюю панель источника питания методом наклейки и на титульный лист руководства по эксплуатации типографским способом

Комплектность

Комплектность источников питания SM 500-CP-90P324 приведена в таблице 4.

Таблица 4 - Комплектность источников питания

Наименование и обозначение

Количество, шт.

Источник питания

1

Руководство по эксплуатации

1

Методика поверки ПР-11-2017МП

1

Поверка

осуществляется по документу ПР-11-2017МП «ГСИ. Источники питания SM 500-CP-90P324. Методика поверки», утвержденному АО «ПриСТ» 16 августа 2017 г.

Основные средства поверки:

вольтметр универсальный В7-78/1 (Госреестр № 52147-12, 3 разряд по ГОСТ 8.027-2001), шунт токовый PCS-71000 (Госреестр № 61767-15), нагрузка электронная АКИП-1352 (Госреестр № 60110-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

Техническая документация фирмы-изготовителя.
