| Номер в госреестре | 69540-17 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | APPA 208, APPA 208B, APPA 506, APPA 506B |
| Изготовитель | "APPA Technology Corporation", Тайвань |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые (далее - мультиметры) APPA 208, APPA 208B, APPA 506, APPA 506B предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты напряжения переменного тока, частоты переменного тока и температуры.
Мультиметры представляют собой портативные многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью желтой функциональной кнопки. На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем две цифровые шкалы, линейную шкалу, меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
Модели мультиметров отличаются вариантом исполнения: модели APPA 208, APPA 208B выполнены в корпусе для лабораторного использования, оснащены универсальным питанием - от сети переменного тока или батарей питания; модели APPA 506, APPA 506В выполнены в компактном портативном корпусе, имеют только батарейное питание.
Мультиметры имеют внутреннюю память с записью до 100 показаний и регистратор с записью до 40000 показаний в автоматическом режиме. Имеется возможность автоматического выбора диапазона измерений; предусмотрены режим измерения максимальных и минимальных значений измеряемых величин, режим относительных измерений, возможность регистрации пиковых значений и режим усреднения показаний. Мультиметры имеют систему индикации опасного напряжения на входе и автоматические системы установки нуля, индикации полярности, индикации перегрузки, выключения питания и подсветки дисплея.
Внешний вид мультиметров, место нанесения наклейки со знаком утверждения типа средства измерений представлены на рисунке 1. На мультиметры не предусмотрено нанесение пломб.
t/”F ^ ^ m
„ nff v mV —ft_____ n,h
023 \ ' X*
\
A HZ li VflHf
APPA 208, APPA 208B APPA 506, APPA 506B

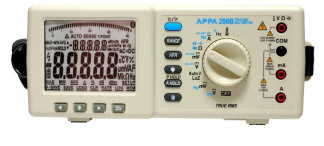

Рисунок 1 - Внешний вид мультиметров и место нанесения наклейки со знаком утверждения типа (А)
отсутствует.
представлены в таблицах 1-10.
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока
| Верхний предел диапазона измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой основной абсолютной погрешности, В |
| 0,04 | 110-5 | ±(0,0004 -Цизм+З'к) |
| 0,4 | 1 10-4 | ±(0,0004-Цизм+1 • к) |
| 4 | 110-4 | ±(0,0004 •Цизм+1 • к) |
| 40 | 0,01 | ±(0,0004 -Цизм+1 • к) |
| 400 | 0,1 | ±(0,0004 Иизм+1к) |
| 1000 | 1 | ±(0,0004 Иизм+1к) |
| Примечание иизм - измеренное значение напряжения постоянного тока, В | ||
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока_
| Верхний предел диапазона измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц | |||
| от 40 до 70 | св. 70 до 1 103 | св. 1103 до 5103 | св. 5 103 до 1105 | ||
| 0,04 | 110-5 | ±(0,005 -иизм+2 • k) | ±(0,015Цизм+4^) | ±(0,03•Цизм+4•k) | - |
| 0,4 | 1 10-4 | ±(0,005 -Цизм+2 • k) | ±(0,015Цизм+4^) | ±(0,03•Цизм+4•k) | - |
| 4 | 110-3 | ±(0,005 -Цизм+2 • k) | ±(0,015Цизм+4^) | ±(0,03•Цизм+4•k) | ±(0,05•Цизм+20•k) |
| 40 | 0,01 | ±(0,005 - Цизм+2 • k) | ±(0,015Цизм+4^) | ±(0,03•Цизм+4•k) | ±(0,05•Цизм+20•k) |
| 400 | 0,1 | ±(0,005 - Цизм+2 • k) | ±(0,015Цизм+4^) | ±(0,03•Цизм+4•k) | - |
| 1000 | 1 | ±(0,005 ^Цизм+2 • k) | ±(0,015Цизм+4^) | - | - |
| Примечания иизм - измеренное значение напряжения переменного тока, В Для диапазона частот от 40 Гц до 5 кГц при уровне <10% от верхнего предела диапазона измерений дополнительная погрешность составит 2 k Для диапазона частот св. 5 кГц до 50 кГц при уровне <10% от верхнего предела диапазона измерений дополнительная погрешность составит 10k Для диапазона частот св. 50 кГц до 100 кГц при уровне <10% от верхнего предела диапазона измерений дополнительная погрешность составит 20 k | |||||
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока
| Верхний предел диапазона измерений, А | Значение единицы младшего разряда k, А | Пределы допускаемой основной абсолютной погрешности, А |
| 0,04 | 110-5 | +(0,002Тизм+1 k) |
| 0,4 | 110-4 | +(0,002Тизм+1 k) |
| 4 | 110-3 | +(0,002 1изм+1 k) |
| 10 | 0,01 | +(0,002•Iизм+2•k) |
| Примечание 1изм - измеренное значение силы постоянного тока, А | ||
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока_
| Верхний предел диапазона измерений, А | Значение единицы младшего разряда k, А | Пределы допускаемой основной абсолютной погрешности, А, в диапазонах частот, Гц | ||
| от 40 до 70 | св. 70 до 1 103 | св. 1103 до 1104 | ||
| 0,04 | 110-5 | ±(0,008•Iизм+2•k) | ±(0,02•Iизм+4•k) | ±(0,02•Iизм+4•k) |
| 0,4 | 1 • 10-4 | ±(0,008•Iизм+2•k) | ±(0,02•Iизм+4•k) | ±(0,02•Iизм+4•k) |
| 4 | 110-3 | ±(0,008•Iизм+2•k) | ±(0,02•Iизм+4•k) | - |
| 10 | 0,01 | ±(0,008•Iизм+2•k) | ±(0,02•Iизм+4•k) | - |
| Примечания 1изм - измеренное значение силы переменного тока, А Для диапазона частот от 40 Гц до 1 кГц при уровне <10% от верхнего предела диапазона измерений дополнительная погрешность составит 2 k Для диапазона частот св. 1 кГц до 10 кГц при уровне <10% от верхнего предела диапазона измерений дополнительная погрешность составит 10k | ||||
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений сопротивления постоянному току_
| Верхний предел диапазона измерений, Ом | Значение единицы младшего разряда k, Ом | Пределы допускаемой основной абсолютной погрешности, Ом |
| 400 | 0,1 | ±(0,002-Кизм+3-к) |
| 4103 | 1 | ±(0,002 ЯШм+1к) |
| 4104 | 10 | ±(0,002 Кизм+1к) |
| 4105 | 100 | ±(0,002 ЯШм+1к) |
| 4106 | 1103 | ±(0,01Кизм+1к) |
| 4107 | 1 104 | ±(0,02-Кизм+20-к) |
| Примечание Яизм - измеренное значение сопротивления постоянному току, Ом | ||
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений электрической ёмкости
| Верхний предел диапазона измерений, мкФ | Значение единицы младшего разряда k, мкФ | Пределы допускаемой основной абсолютной погрешности, мкФ |
| 0,04 | 110-5 | ±(0,009 Сизм+20 • к) |
| 0,4 | 1 10-4 | ±(0,009 Сизм+ 10 к) |
| 4 | 110-3 | ±(0,009 ^Сизм+2 • к) |
| 40 | 0,01 | ±(0,009 -Сизм+2 • к) |
| 400 | 0,1 | ±(0,009 ^Сизм+2 • к) |
| 4103 | 1 | ±(0,009 Сизм+ 10 к) |
| 4104 | 10 | ±(0,009 Сизм+20 • к) |
| Примечание Сизм - измеренное значение электрической ёмкости, мкФ | ||
Таблица 7 - Метрологические характеристики мультиметров в режиме измерений частоты напряжения переменного тока и частоты переменного тока_
| Верхний предел диапазона измерений, Гц | Значение единицы младшего разряда к, Гц | Пределы допускаемой основной абсолютной погрешности, Гц |
| 400 | 0,1 | ±1к при разрешении 4 разряда ±5к при разрешении 5 разрядов |
| 4103 | 1 | |
| 4104 | 10 | |
| 1105 | 100 | |
| Примечание Минимальное измеряемое значение 5 Гц. | ||
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений температуры
| Диапазон измерений, °С | Значение единицы младшего разряда к, °С | Пределы допускаемой основной абсолютной погрешности, °С |
| От -200 до +1200 | 0,1 | ±(0,0Иизм+10-к) |
| Примечание 1;изм - измеренное значение температуры, °С | ||
| Наименование характеристики | Значение характеристики | |
| APPA 208, APPA 208B | APPA 506, APPA 506B | |
| Г абаритные размеры, мм | 244x95x240 | 188x84x52 |
| Масса, кг, не более | 1,6 | 0,465 |
| Элементы питания (размер AA), В | 6x1,5 | 4x1,5 |
| Питание от сети, В | от 100 до 240 | - |
| Частота сети питания, Гц | 50/ 60 | - |
| Потребляемая мощность при питании от сети , В • А | 10 | - |
| Условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +40 80 | |
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность мультиметров приведена в таблице 10.
Таблица 10 - Комплектность мультиметров
| Наименование и обозначение | Количество, шт. | Примечание | |
| APPA 208, APPA 208B | APPA 506, APPA 506B | ||
| Мультиметр | 1 | 1 | |
| Руководство по эксплуатации | 1 | 1 | |
| Элементы питания | 6 | 4 | 1,5 В (тип АА) |
| Сетевой кабель | 1 | - | |
| Измерительные провода | 2 | 2 | |
| Зажим типа «крокодил» | 2 | 2 | |
| Датчик температуры | 1 | 1 | Термопара К-типа |
| Плечевой ремень | 1 | - | |
| Ручка тканевая | 1 | - | Установлена |
| Магнитный держатель | - | 1 | |
| Защитный чехол с подставкой | - | 1 | |
| Упаковочная коробка | 1 | 1 | |
| Методика поверки ПР-09-2017МП | 1 | 1 | |
осуществляется по документу ПР-09-2017МП «Мультиметры цифровые APPA 208, APPA 208B, APPA 506, APPA 506B. Методика поверки», утвержденному АО «ПриСТ» 25 августа 2017 г. Основное средство поверки:
- калибратор многофункциональный Fluke 5522A (Госреестр № 51160-12);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация изготовителя.
