| Номер в госреестре | 69541-17 |
| Наименование СИ | Машина для измерения длины текстильного полотна |
| Обозначение типа СИ | MA/HD 250 - 231 |
| Изготовитель | "CTMC Technical Service Import and Export Corporation", Китай |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина для измерения длины текстильного полотна MA/HD 250 - 231 (далее - машина) предназначена для измерений длины текстильного полотна.
Машина имеет механизм с электрическим приводом для раскатывания и накатывания рулона полотна, механическое устройство натяжения полотна.
Измерение длины полотна осуществляется прямым суммированием отдельным счетным устройством количества электрических импульсов при вращении измерительных колес. Колеса приводятся в движение через непосредственное соприкосновение с тканью. Полный оборот измерительных колес, при движении полотна, составляет 0,1 м. На каждый сантиметр пройденного расстояния формируется один прямоугольный импульс. В счетчике импульсов предусмотрен механизм сбрасывания показаний (кнопка установки нуля).
Тип машины 1. Класс точности машины II по ГОСТ 27641 - 88.

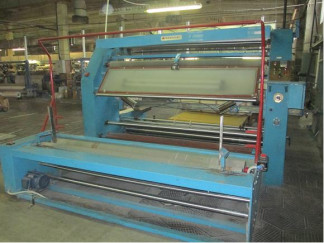

Общий вид машины показан на рисунке 1. Место пломбирования счетного устройства указано на рисунке 2.
отсутствует.
Таблица 1 - Метрологические и технические характеристики машины
| Наименование параметра | Значение |
| Диапазон измерений длины (L), м | от 60 до 1000 |
| Пределы основной относительной погрешности измерений длины (L), % | ± 0,5 |
| Дискретность отсчета устройства индикации длины (L), м | 0,1 |
| Потребляемая мощность, Вт, не более | 2200 п |
| Напряжение питания, В | 380 i{%: |
| Частота питания, Гц | 50!', |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +35 75 от 84,0 до 106,7 |
| Габаритные размеры не более (Д*Ш*В), мм | 3200x3000x1945 |
| Масса, кг, не более | 2000 |
наносится фотохимическим способом на табличку на корпусе шкафа-стойки оператора и на титульные листы эксплуатационной документации, типографским способом.
Таблица 2
| Наименование | Обозначение | Количество |
| Машина для измерения длины текстильного полотна MA/HD 250 - 231 | - | 1 шт |
| Наименование | Обозначение | Количество |
| Измерительный блок со счетчиком длины полотна | - | 1 шт |
| Паспорт | МА/ТО 250 - 231 ПС | 1 шт |
| Методика поверки | МА/ТО 250 - 231 МП | 1 шт |
осуществляется по документу МА/HD 250 - 231 МП «Машина для измерения длины текстильного полотна МА/KD 250 - 231. Методика поверки», утвержденному ФБУ «Воронежский ЦСМ» «05» июня 2017 г.
Основное средство поверки:
- рулетка измерительная металлическая, класс точности 2 по ГОСТ 7502-98 (рег. № 35280-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель управления машины ввиде наклейки.
приведены в эксплуатационном документе.
ГОСТ 27641 - 88 «Машины для измерения длины текстильного полотна».
Техническая документация изготовителя CTMC TECHNICAL SERVICE IMPORT AND EXPORT CORPORATION. Паспорт MA/HD 250 - 231.
