| Номер в госреестре | 69546-17 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | УДТ |
| Изготовитель | Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС"), Московская область, г. Ногинск |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые серии УДТ (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из различных материалов.
Принцип действия толщиномеров основан на эхо-импульсном и теневом методах неразрушающего контроля.
Г енератор импульсов возбуждения (зондирующих импульсов) толщиномеров формирует радиоимпульс с регулируемой длительностью и частотой, который поступает на излучающую УЗК пластину преобразователя. Передающая пластина преобразователя излучает импульс УЗК в направлении наружной поверхности изделия, толщину которого нужно измерить. Ультразвуковые колебания отражаются от границы раздела сред с разными акустическими сопротивлениями.
Отраженный от внутренней грани объекта контроля сигнал принимается, усиливается, преобразуется в цифровую форму, обрабатывается микропроцессором и отображается на индикаторе в виде А или В-скана. Результаты измерений выводятся на дисплее прибора в цифровом виде.
Толщиномеры состоят из электронного блока и подключенного к нему ультразвукового преобразователя.

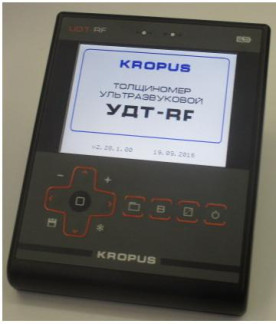

Толщиномеры выпускаются в пяти модификациях: УДТ-RF (UDT-RF) рис. 1а), УДТ-08 (UDT-08) рис. 1б), УДТ-10 (UDT-10) рис. 1в), УДТ-20 (UDT-20) рис. 1 г), УДТ-40 (UDT-40) рис. 1д). Каждая модификация может быть изготовлена в 2-х исполнениях: в стандартном и компактном.
Толщиномеры отличаются друг от друга наличием (или отсутствием) режимов А-скан и Б-скан, памятью результатов измерений (таблица 1) и габаритными размерами.
Таблица 1
| УДТ-RF (UDT-RF) | УДТ-08 (UDT-08) | УДТ-10 (UDT-10) | УДТ-20 (UDT-20) | УДТ-40 (UDT-40) | |
| Память результатов, шт. | - | 100 | 100 | 200 | 200 |
| Режим А-скана | Нет | Нет | Нет | Да | Да |
| Память А-сканов | - | - | - | 200 | 200 |
| Режим Б-скана | Нет | Нет | Да | Да | Да |
| Память Б-сканов | - | - | 100 | 200 | 200 |
Общий вид толщиномеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
а) компактное исполнение
б) стандартное исполнение Рисунок 2 - Схема пломбировки от несанкционированного доступа
В толщиномерах установлено программное обеспечение, которое выполняет функции управления, сбора и обработки данных и визуализации результатов измерений.
Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты программного обеспечения толщиномеров соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентиф икационные данные (признаки) | Значение | ||||
| Идентиф икационное наименование ПО | УДТ-08 (UDT-08) | УДТ-10 (UDT-10) | УДТ-20 (UDT-20) | УДТ-40 (UDT-40) | УДТ-RF (UDT-RF) |
| Номер версии (идентификационный номер) ПО | V1.00.1.00 и выше | V1.00.1.00 и выше | V1.00.1.00 и выше | V1.00.1.00 и выше | V1.00.1.00 и выше |
Таблица 3 - Метрологические характеристики
| Параметр | УДТ-08 (UDT-08) | УДТ-10 (UDT-10) | УДТ-20 УДТ-40 (UDT-20) (UDT-40) | УДТ-RF (UDT-RF) | |
| Диапазон измерений толщины по стали 40Х13, мм | SC2512; SF2512 (П111-2,5-К12) | от 10,0 до 180,0 | |||
| SC5006, SX5006 (П111-5,0-К6) | от 5,0 до 70,0 | ||||
| SC5012, SF5012 (П111-5,0-К12) | от 15,0 до 300,0 | ||||
| SC1006, SX1006 (П111-10,0-К6) | от 5,0 до 30,0 | ||||
| DF5006/ DT5006 (П112-5-6/2) | от 0,8 до 30,0 | ||||
| DF5012; DT5012, DTT5012 (П112-5-12/2, П112-5-12/2-Т) | от 1,5 до 75,0 | ||||
| DF2512; DT2512, ДТТ2512 (П112-2,5-12/2, П112-2,5-12/2-Т) | от 2,0 до 200,0 | ||||
| DF1220 (П 112-1,25-20/2) | от 5,0 до 300,0 | ||||
| DT1004 (П112-10-4/2) | от 0,5 до 20,0 | ||||
| DTr1006; DF1006 (П112-10-6/2, П112-10-6/2М, П112-10-6/2-Т) | от 0,7 до 30,0 | ||||
| DT1044; DTB1044 (П112-10-4х4) | от 0,8 до 50,0 | ||||
| DTC1023 | - | - | от 0,4 до 5,0 | - | |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм | ±(0,1+0,01dx) | ±(0,01+0,01dx) | ±(0,1+0,01dx) | ||
| где dx - измеренное значение толщины, мм | |||||
| Диапазон установки значений скорости распространения УЗК, м/с | от 1000 до 9999 | ||||
УДТ-40
(UDT-40)
УДТ-08
(UDT-08)
УДТ-10
(UDT-10)
УДТ-20
(UDT-20)
УДТ-RF
(UDT-RF)
Параметр
Питание:
• Компактное исполнение
Li-ion 3,7 В, 1800 мАч
5
Li-Pol 11,1 В, 5000 мАч
15
151
66
27
206
161
44
- аккумуляторный блок
- внешний блок питания от сети переменного тока, с выходным напряжением, В
• Стандартное исполнение
- аккумуляторный блок
- внешний блок питания от сети переменного тока, с выходным напряжением, В_
Г абаритные размеры, мм, не более
• Компактное исполнение
- длина
- ширина
- высота
• Стандартное исполнение
- длина
- ширина
- высота
Масса толщиномера, кг, не более
• Компактное исполнение
0,36
1,0
от -10 до +50
• Стандартное исполнение
Диапазон рабочих температур, °С
наносится на шильдик на задней панели электронного блока толщиномера и на титульный лист руководства по эксплуатации методом печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок электронный | - | 1 шт. |
| Блок питания от сети 220 В, 50 Гц с выходным напряжением 15 В, 1,5 А | — | 1 шт. |
| Преобразователи ультразвуковые1 | - | 1 шт. |
| Кабель подключения преобразователя | — | 1 шт. |
| Кабель подключения к ПК | — | 1 шт. |
| Программное обеспечение для вывода информации на ПК | — | 1 шт. |
| Сумка (кейс) для транспортировки и хранения прибора | — | 1 шт. |
| Руководство по эксплуатации | УДТ.00.00.00.00 РЭ | 1 экз. |
| Методика поверки | МП № 203-22-2016 | 1 экз. |
| 1) Количество и тип преобразователей зависят от заказа потребителя | ||
осуществляется по документу МП № 203-22-2016 «Толщиномеры ультразвуковые серии УДТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 августа 2017 г.
Основное средство поверки:
- комплект образцовых ультразвуковых мер КМТ176М-1 (Рег. № 6578-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 4276-08-33044610-16 Толщиномеры ультразвуковые серии УДТ. Технические условия
