Термометры лабораторные электронные LTA, 69551-17

Назначение

Термометры лабораторные электронные LTA (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не вступающих в химическое взаимодействие с материалами щупа и термостойкого кабеля термометра, а также для управления различными исполнительными устройствами в процессах, связанных с установлением и регулированием температурных режимов.

Описание

Принцип действия термометров основан на измерении сопротивления чувствительного элемента датчика с последующим преобразованием его в значение температуры.

Термометры представляют собой малогабаритные автономные переносные приборы, состоящие из электронного измерительного блока и одного (или двух) датчиков температуры. Каждый датчик температуры представляет собой погружной платиновый термопреобразователь сопротивления (с индивидуальной статической характеристикой преобразования) в корпусе, выполненном в виде щупа, с присоединяемым гибким кабелем, имеющим разъемное соединение для подключения к электронному блоку. Датчики, за исключением конструктивных исполнений с термостойким соединительным кабелем, могут подключаться непосредственно к электронному блоку (без использования гибкого кабеля).

Термометры выпускаются в нескольких модификациях, которые отличаются исполнением электронного блока и конструкцией датчиков температуры.

В базовом (минимальном) исполнении электронного блока имеются:

-    один канал измерений температуры с разъемом для подключения датчика;

-    жидкокристаллический индикатор, предназначенный для отображения режимов работы и текущих значений измеряемой температуры;

-    кнопка включения и выключения питания термометра;

-    три функциональные кнопки, предназначенные для: выбора единицы измерения температуры; выбора количества знаков после запятой в отображаемом значении температуры; записи измеряемых значений в память прибора; вычисления минимального, максимального и среднего значений измеряемой температуры за время нахождения термометра во включенном состоянии;

-    разъем микро-USB для связи с персональным компьютером.

В более функциональных исполнениях электронного блока, в дополнение к элементам, имеющимся в базовом исполнении, могут быть добавлены:

-    второй канал измерений температуры или встроенный секундомер;

-    дискретные вход и два выхода для управления исполнительными устройствами;

-    модуль Bluetooth.

В общем виде обозначение модификаций термометра выглядит следующим образом:

ЦГМЭБНД1НД2], где:

[ЭБ] - обозначение исполнений электронного блока, состоящее из 3-х позиционного кода, в котором каждая позиция может оставаться не заполненной или содержать уникальные символы, представлено в таблице 1.

Таблица 1 - Обозначение исполнений электронного блока

[Д1]-[Д2] - обозначения конструкции датчиков (первого и, соответственно, второго, если он имеется), состоящие из 3-х позиционного кода, где:

-    1-я позиция - длина датчика в миллиметрах, при длине щупа 250 мм может не указываться;

-    2-я позиция - тип датчика, варианты наименования приведены в таблице 2;

-    3-я позиция - длина электрического кабеля в метрах.

Датчики типов Н, НФ, М, МФ, П могут быть изготовлены с термостойким электрическим кабелем без дополнительного разъемного соединения. В этом случае, после обозначения длины кабеля, указывается «ТС». Обозначение типа датчика с заводским номером наносится методом гравировки в верхней части щупа датчика.

Базовая (минимальная) модификация термометров состоит из:

-    электронного блока в базовом исполнении;

-    датчика типа Н длиной 250 мм с дополнительным разъемным соединением и с электрическим кабелем длиной 1,2 м.

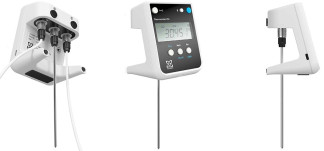

Фотографии общего вида термометров с обозначением места расположения пломбировочной наклейки представлены на рисунке 1.

Пломбирование термометров осуществляется путем наклеивания пломбировочной наклейки с маркировкой на тыльную сторону электронного блока.

Программное обеспечение

Программное обеспечение (ПО) термометров состоит из 2-х частей:

-    встроенного (внутреннего) метрологически значимого ПО, расположенного во внутренней памяти микроконтроллера электронного блока термометра;

-    автономного (внешнего) ПО «LTA Utility», не являющееся метрологически значимым и предназначенного для персонального компьютера под управлением операционной системы Windows.

Основными функциями встроенного ПО являются:

-    управление процессом измерения электрического сопротивления датчиков, преобразование полученных значений в значения температуры и отображение их на жидкокристаллическом индикаторе;

-    управление записью измеряемых значений во внутреннюю память термометра;

-    вычисление минимального, максимального и среднего значений измеряемой температуры за время нахождения термометра во включенном состоянии;

-    загрузка и хранение параметров датчиков температуры;

-    передача результатов измерений или параметров датчиков температуры через последовательный интерфейс связи.

Основными функциями внешнего ПО являются:

-    получение и отображение результатов измерений температуры в виде графиков или таблиц;

-    считывание и загрузка в термометр параметров датчиков температуры;

-    чтение и установка пользовательских настроек термометров, включая уровень и глубину фильтрации, интервал записи во внутреннюю память, время автоматического выключения термометра и т. п.

Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе. Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно рекомендации по метрологии Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Таблица 3 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 4 - Основные метрологические характеристики

Знак утверждения типа

наносится на пломбировочную наклейку и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Поверка

осуществляется по документу ТКЛШ 2.822.004 МП «Термометры лабораторные электронные LTA. Методика поверки», утвержденному ФГУП «ВНИИМС» 05.07.2017 г.

Основные средства поверки:

Рабочие эталоны 1-го, 2-го, 3-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления эталонные типов ЭТС-25, ПТС-10(М), ЭТС-100/1;

Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);

Преобразователь сигналов ТС и ТП прецизионный «Теркон» (Регистрационный № 23245-08);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Термостаты жидкостные серии «ТЕРМОТЕСТ» («ТЕРМОТЕСТ-05-02», «ТЕРМОТЕСТ-100» и «ТЕРМОТЕСТ-300») (Регистрационный № 39300-08);

Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Секундомер электронный Интеграл С-01 (Регистрационный № 44154-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ТУ 4211-044-44229117-2017 Термометры лабораторные электронные LTA. Технические условия.
