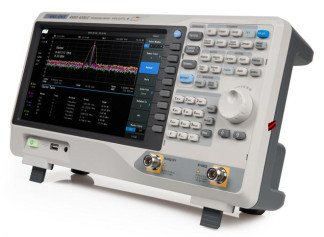

Анализаторы спектра АКИП-4205, 69553-17

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SW1

Номер версии (идентификационный номер ПО)

не ниже 1.1.0.0

Наименование характеристик

Значения характеристик

1

2

Диапазон частот, Гц модификация АКИП-4205/1 модификация АКИП-4205/2

от 9103 до 2,1109 от 9103 до 3,2109

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора

±(110-6 + 5 10-7 • N), где N - количество лет после выпуска из производства

Пределы допускаемой абсолютной погрешности измерений частоты встроенным частотомером, Гц

±(50-f + 1), где 50 - относительная погрешность частоты опорного генератора, f - измеренное значение частоты, Гц

Полоса обзора, Гц модификация АКИП-4205/1 модификация АКИП-4205/2

0, от 100 до 2,1109 0, от 100 до 3,2109

Уровень фазовых шумов на частоте 1 ГГц относительно уровня несущей, приведенный к полосе 1 Гц, не более, дБ/Гц 1) при отстройке 10 кГц относительно несущей при отстройке 100 кГц относительно несущей при отстройке 1 МГц относительно несущей

-95

-96

-115

Диапазон перестройки полосы пропускания фильтров ПЧ по уровню -3 дБ, Гц

от 10 до 1-106 (с шагом 1-3-10)

Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более

4,8

Пределы допускаемой относительной погрешности полос пропускания фильтров ПЧ по уровню -3 дБ, %

±5

Полоса пропускания фильтров ПЧ ЭМС по уровню -6 дБ, Гц (опция)

200, 9 • 103, 120 1 03

Пределы допускаемой относительной погрешности полос пропускания фильтров ПЧ ЭМС по уровню -6 дБ, %

±5

Диапазон перестройки полос видеофильтра, Гц

от 1 до 3 106 (шаг 1-3-10)

Максимальный входной уровень сигнала, дБм 2)

+30

Максимальная постоянная составляющая, В

±50

Диапазон измеряемых уровней мощности с выключенным предусилителем, дБм в полосе от 100 кГц до 1 МГц в полосе частот св. 1 МГц

от среднего уровня шумов до +10 от среднего уровня шумов до +20

Примечания

1)    Нормируется при температуре окружающего воздуха от +20 до +30 °С

2)    Здесь и далее дБм - уровень мощности в дБ относительно 1 мВт

1

2

Пределы допускаемой абсолютной погрешности измерений уровня сигнала на частоте 50 МГц, дБ 3) при уровне сигнала -20 дБм с выключенным предусилителем

при уровне сигнала -40 дБм с включенным предусилителем

Параметры нормируются при следующих условиях: полоса пропускания 1 кГц, полоса видеофильтра 1 кГц, полоса обзора 10 кГц, ослабление входного аттенюатора 20 дБ

±0,4

±0,5

Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за нелинейности логарифмической шкалы при частоте сигнала > 1 МГц, опорном уровне и уровнях сигнала на входе от 0 до -50 дБм, дБ

±0,5

Неравномерность амплитудно-частотной характеристики относительно уровня сигнала на частоте 50 МГц, дБ 3) с выключенным предусилителем с включенным предусилителем

±0,6

±0,8

Диапазон установки опорного уровня, дБ

от -100 до +30

Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за переключения полосы пропускания относительно установленной полосы пропускания 10 кГц, дБ

±0,15

Диапазон ослаблений внутреннего аттенюатора, дБ

от 0 до 51

Шаг перестройки ослаблений внутреннего аттенюатора, дБ

1

Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за переключения входного аттенюатора (относительно 20 дБ), дБ 3)

±0,5

Средний уровень собственных шумов, дБм, не более 3)

Параметры нормируются при следующих условиях:

аттенюатор 0 дБ, полоса пропускания 10 Гц, полоса

видеофильтра 10 Гц, полоса обзора 500 Гц, опорный

уровень -60 дБ относительно 1 мВт, усреднение > 50

С выключенным предусилителем в полосе частот:

от 9 кГц до 100 кГц

св. 100 кГц до 1 МГц

св. 1 МГц до 10 МГц

св. 10 МГц до 200 МГц

св. 200 МГц до 2,1 ГГц

св. 2,1 ГГц до 3,2 ГГц (только для модификации АКИП-4205/2)

-100

-97

-122

-127

-125

-116

Примечание

3) Нормируется при температуре окружающего воздуха от +20 до +30 °С

1

2

С включенным предусилителем в полосе частот:

от 9 кГц до 100 кГц

св. 100 кГц до 1 МГц

св. 1 МГц до 10 МГц

св. 10 МГц до 200 МГц

св. 200 МГц до 2,1 ГГц

св. 2,1 ГГц до 3,2 ГГц (только для модификации АКИП-4205/2)

-107

-122

-138

-146

-145

-135

Уровень гармонических искажений 2-го порядка относительно уровня несущей при уровне сигнала на смесителе -30 дБ относительно 1 мВт, в полосе от 50 МГц до собственной полосы пропускания, при ослаблении 0 дБ, и выключенном предусилителе, дБ, не более 4)

- 65

Точка пересечения 3-го порядка (TOI) при уровне сигналов на смесителе -20 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе, дБ, не менее 4)

+10

Входное сопротивление анализатора, Ом

50

Разъем СВЧ входа

N-тип «розетка»

Рабочие условия эксплуатации

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более при температуре от 0 до +30 °С

при температуре св. +30 до +50 °С

от 0 до +50

95

75

Масса, кг, не более

4,6

Габаритные размеры, мм (ширинахвысотахглубина)

393x207x117

Напряжение питания от сети переменного тока, В при частоте от 45 до 63 Гц при частоте 360 до 440 Гц

от 100 до 120 от 200 до 240

Потребляемая мощность, Вт, не более

30

Время прогрева, мин

30

Следящий генератор (опция)

Диапазон частот следящего генератора, в зависимости от модели, Гц модификация АКИП-4205/1 модификация АКИП-4205/2

от 100 103 до 2,1109, от 100 103 до 3,2109

Диапазон уровней следящего генератора относительно 1 мВт, дБ

от -20 до 0

Неравномерность АЧХ, дБ

±3

Выходное сопротивление следящего генератора, Ом

50

Разъем СВЧ входа

N-тип «розетка»

Примечание

4) Нормируется при температуре окружающего воздуха от +20 до +30 °С

Таблица 3 - Комплектность анализаторов

Наименование и обозначение

Количество, шт.

Анализатор спектра

1

Сетевой кабель

1

Руководство по эксплуатации

1

Методика поверки ПР-12-2017МП

1
