| Номер в госреестре | 69554-17 |
| Наименование СИ | Счетчики холодной воды крыльчатые |
| Обозначение типа СИ | LXS |
| Изготовитель | "Shandong’s Linyi Silver Stainless Steel Meter Manufacturing Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2022 |
| МПИ (интервал между поверками) | 6 месяцев |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной воды крыльчатые LXS (далее - счетчики) предназначены для измерений объема холодной воды, протекающей по трубопроводу.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Счетчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика, проходит через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.
Счетчики являются одноструйными и мокроходными. Вода поступает на крыльчатку счетчика с одной стороны через единственное входное отверстие. Счетчики невосприимчивы к воздействию магнитных полей, так как в их конструкции отсутствует магнитная муфта, т. е. реализована прямая кинематическая связь крыльчатки со счетным механизмом.
Индикаторные устройства счетчиков имеют ролики с цифрами и стрелочные шкалы, для указания значений измеренного объема, а также сигнальную звездочку.
Счетчики выпускаются в следующих модификациях - LXS-DN15E и LXS-DN25E, которые отличаются диаметром условного прохода.
Общий вид счетчиков и их индикаторные устройства представлены на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Защита от внесения несанкционированных изменений в конструкцию счетчика обеспечивается установкой пломбы завода-изготовителя и пломбы с нанесенным знаком поверки на контровочных проволоках, пропущенных через отверстия на корпусе счетчика и его крышке.
а) модификация LXS-DN15E; б) модификация LXS-DN25E Рисунок 1 - Общий вид счетчиков
а) б)

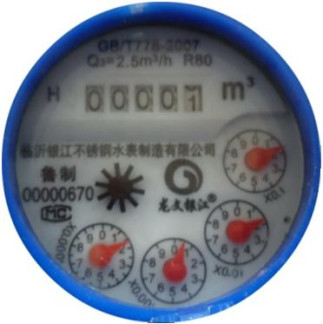

а) модификация LXS-DN15E; б) модификация LXS-DN25E
Рисунок 2 - Индикаторные устройства счетчиков
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| LXS-DN15E | LXS-DN25E | |
| Диаметр условного прохода, мм | 15 | 25 |
| Минимальный расход Qmin, м3/ч | 0,031 | 0,079 |
| Переходный расход Qt, м3/ч | 0,050 | 0,126 |
| Номинальный расход Qn, м3/ч | 2,500 | 6,300 |
| Максимальный расход Qmax м3/ч | 3,125 | 7,875 |
| Порог чувствительности, м /ч | 0,031 | 0,079 |
| Пределы допускаемой относительной погрешности измерений объёма в диапазонах расходов, %: - Qmin < Q < Qt - Qt < Q < Qmax | +7 ±4 | +5 ±2 |
| Минимальная цена деления индикаторного устройства, м3 | 0,00005 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| LXS-DN15E | LXS-DN25E | |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 | |
| Максимальное рабочее давление, МПа | 1,6 | |
| Потеря давления при максимальном расходе, МПа, не более | 0,1 | |
| Диапазон температур измеряемой среды, °С | от 0 до +45 | |
| Емкость индикаторного устройства, м3 | 99999,99995 | 9999,99995 |
| Наименование характеристики | Значение | |
| LXS-DN15E | LXS-DN25E | |
| Габаритные размеры счетчиков, мм, не более: | ||
| - высота | 110 | 120 |
| - ширина | 100 | 105 |
| - длина (без присоединителей) | 170 | 230 |
| - длина (с присоединителями) | 260 | 350 |
| Номинальный диаметр резьбового соединения на корпусе | % | 1/ |
| счетчика, дюйм | ||
| Масса, кг, не более | 4,33 | 5,16 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от 0 до +45 | |
| - относительная влажность воздуха (без конденсации влаги), % | от 5 до 95 | |
| - атмосферное давление, кПа | от 90 до 110 | |
| Средний срок службы, лет | 12 | |
| Средняя наработка на отказ, ч | 9000 | |
наносится на маркировочную табличку счетчика методом химического травления и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик холодной воды крыльчатый LXS | - | 1 шт. |
| Паспорт | - | 1 экз. |
| * Методика поверки | МП 282-17 | 1 экз. |
| Комплект монтажных частей | - | 1 компл. |
| Упаковка | - | 1 шт. |
| - на партию; ** - поставляется по отдельному заказу. |
осуществляется по документу МП 282-17 «ГСИ. Счетчики холодной воды крыльчатые LXS. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 28.08.2017 г.
Основные средства поверки:
рабочий эталон единицы объемного расхода 2-го разряда по ГОСТ 8.510-2002 (установка поверочная проливная Томь-3, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29114-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится методом давления на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, пропущенной через отверстия на крышке и на корпусе счетчика (рисунок 1). Знак поверки также наносится на свидетельство о поверке или в паспорт методом наклеивания.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объема и массы жидкости Техническая документация изготовителя
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
