| Номер в госреестре | 69558-17 |
| Наименование СИ | Анализаторы паров этанола в выдыхаемом воздухе |
| Обозначение типа СИ | Динго B-01 |
| Изготовитель | "Sentech Korea Corp.", Корея; (Производственные площадки: Sentech Korea Corp., Корея; ARIDES LLC, Армения) |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2027 |
| МПИ (интервал между поверками) | 6 месяцев |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы паров этанола в выдыхаемом воздухе Динго B-01 (далее - анализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха и сигнализации о превышении установленного порога срабатывания.
Принцип действия анализаторов основан на применении электрохимического датчика, изготовленного Sentech Korea Corp., Корея, и предназначенного для измерения массовой концентрации паров этанола в анализируемом воздухе.
Анализаторы представляют собой автоматические портативные приборы циклического действия.

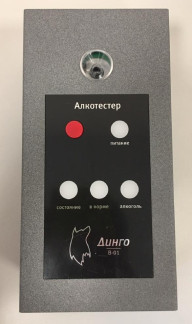

Встроенный микропроцессор анализаторов управляет всем процессом измерений и преобразует выходные сигналы измерительного датчика в результаты измерения. Этапы работы анализаторов сопровождаются звуковыми сигналами. На лицевой панели анализаторов расположено четыре светодиодных индикатора и кнопка включения. Отбор проб выдыхаемого воздуха производится бесконтактным методом через сменную воронку, расположенную на лицевой панели анализаторов.
При эксплуатации анализаторы используются в режиме сигнализации для предварительного контроля состояния алкогольного опьянения, выполняемого в соответствии с регламентными документами промышленных предприятий. Порог срабатывания сигнализации анализаторов задается в диапазоне массовой концентрации этанола от 0,15 до 0,45 мг/л. Результаты сигнализации отображаются путем изменения цвета индикатора на лицевой панели анализаторов и изменением напряжения на аналоговом выходе анализаторов согласно таблице 1.
Таблица 1 - Параметры сигнализации
| Массовая концентрация паров этанола в анализируемой пробе воздуха | Световая сигнализация (цвет индикатора) | Напряжение на аналоговом выходе, В |
| Ниже порога срабатывания | Зеленый непрерывный | от 0 до 0,5 |
| Выше порога срабатывания | Красный непрерывный | от 11,5 до 12,5 |
В комплектность анализаторов может входить дополнительный блок индикации (ДБИ), предназначенный для дистанционного контроля за работой анализаторов со стороны оператора. На ДБИ расположены светодиодные индикаторы и кнопка включения, дублирующие светодиодные индикаторы и кнопку включения, расположенные на лицевой панели анализаторов.
Анализаторы имеют сервисный режим, предусматривающий вывод результатов измерений в цифровой форме на внутреннем дисплее, для проведения корректировки показаний и поверки анализаторов.
Электрическое питание анализаторов осуществляется от сети переменного тока напряжением (230±23) В через адаптер с выходным напряжением 12В (разъем CON1) или от источника постоянного тока напряжением (12±2) В (разъем CON3).
Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.
Анализаторы имеют встроенное программное обеспечение EBS.
Встроенное программное обеспечение (далее - ПО) анализаторов разработано изготовителем специально для решения задачи измерения массовой концентрации паров этанола в выдыхаемом воздухе. Идентификация встроенного ПО производится путем считывания номера версии ПО на плате анализаторов.
Влияние встроенного ПО на метрологические характеристики анализаторов учтено при их нормировании. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | dt9177 source.asm |
| Номер версии (идентификационный номер) ПО | 1.5 |
| Цифровой идентификатор ПО | 51c2eb1ed584f6c1c62787cc9c6248ad |
| Алгоритм получения цифрового идентификатора | MD5 |
| Примечание - Номер версии ПО анализаторов должен быть не ниже указанного в таблице. Значение цифрового идентификатора ПО, указанное в таблице, относится только к файлу встроенного ПО указанной версий. | |
Таблица 3 - Метрологические характеристики
| Диапазон измерений массовой концентрации этанола, мг/л | Пределы допускаемой погрешности при температуре св. +15 до +25 °С включ. | |
| абсолютной | относительной | |
| от 0 до 0,25 включ. | +0,05 мг/л | - |
| св. 0,25 до 0,95 | - | +20 % |
| Примечание - Порог срабатывания сигнализации анализаторов задается в диапазоне массовой концентрации этанола от 0,15 до 0,45 мг/л. | ||
Таблица 4 - Метрологические характеристики
| Пределы допускаемой погрешности1 | ||
| Температура окружающего воздуха | абсолютной (в диапазоне измерений от 0,00 до 0,25 мг/л включ.) | относительной (в диапазоне измерений св. 0,25 до 0,95 мг/л) |
| от 0,0 до +5,0 °С включ. | ±0,09 мг/л | ±36 % |
| св. +5,0 до +10,0 °С включ. | ±0,07 мг/л | ±28 % |
| св. +10,0 до +15,0 °С включ. | ±0,06 мг/л | ±24 % |
| св. +15,0 до +25,0 °С включ. | ±0,05 мг/л2-* | : 20 ° о2’ |
| св. +25,0 до +40,0 °С | ±0,06 мг/л | ±24 % |
| Примечания: 1) В таблице указаны пределы допускаемой погрешности анализаторов в условиях | ||
| эксплуатации, приведенных в таблице 5. 2) Согласно таблице 3. | ||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов: - расход анализируемой газовой смеси, л/мин, не менее - объем пробы анализируемой газовой смеси, л, не менее | 9 0,2 |
| Дополнительная погрешность от наличия неизмеряемых компонентов | отсутствует |
| Время подготовки к работе после включения при температуре окружающего воздуха св. +15 до +25 °С включ., с, не более | 30 |
| Время выдачи сигнала после отбора пробы газовой смеси, с, не более | 10 |
| Время подготовки к работе после анализа газовой смеси с массовой концентрацией этанола 0,25 мг/л, с, не более | 20 |
| Электрическое питание анализаторов осуществляется: от сети переменного тока напряжением (разъем CON1), В / частотой, ГЦ от источника постоянного тока напряжением (разъем CON3), В | 230±23/50±1 12±2 |
| Г абаритные размеры анализаторов, мм, не более | 200/100/70 |
| Масса анализаторов, г, не более | 650 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от 0 до 40 95 от 84,0 до 106,7 |
| Срок службы электрохимического датчика, установленного в анализаторах, лет, не менее | 1 |
| Средний срок службы анализаторов, лет | 5 |
| Средняя наработка на отказ, ч | 15000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на анализаторы в виде наклейки.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество |
| Анализатор паров этанола в выдыхаемом воздухе Динго В-01 | 1 шт. |
| Адаптер питания от сети 220 В | 1 шт. |
| Кабель соединительный | 1 шт. |
| Воронка сменная на лицевую панель1-* | 1 шт. |
| Картонная коробка | 1 шт. |
| Дополнительный блок индикации2) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП-242-2149-2017 | 1 экз. |
| Примечания: 1) При эксплуатации анализатора сменные воронки поставляются по отдельным заказам. 2) В комплект поставки анализаторов дополнительный блок индикации входит по отдельному заказу. | |
осуществляется по документу МП-242-2149-2017 «Анализаторы паров этанола в выдыхаемом воздухе Динго B-01. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17 июля 2017 г.
Основные средства поверки:
- Рабочие эталоны 1 или 2 разряда по ГОСТ 8.578-2014 - генераторы газовых смесей паров этанола в воздухе в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2 ГСО 8789-2006. Пределы допускаемой относительной погрешности ±5 %.
или
- Рабочие эталоны 1 разряда по ГОСТ 8.578-2014 - стандартные образцы состава газовых смесей этанол/азот в баллонах под давлением ГСО 10338-2013. Границы относительной погрешности при Р=0,95 ±(2-4) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).
приведены в эксплуатационном документе.
ГОСТ Р 50444-92, разд. 3, 4 «Приборы, аппараты и оборудование медицинские. Общие технические условия».
ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности».
ГОСТ Р 50267.0.2-2005 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».
ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Техническая документация изготовителя.
| Зарегистрировано поверок | 19799 |
| Поверителей | 101 |
| Актуальность данных | 15.09.2024 |
