| Номер в госреестре | 69560-17 |
| Наименование СИ | Дозаторы весовые дискретного действия |
| Обозначение типа СИ | LIBRA LT300 |
| Изготовитель | "OCME s.r.l.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые дискретного действия LIBRA LT300 (далее - средство измерений) предназначены для измерений массы.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
В зависимости от значения массы в соответствии с предварительно заданной программой осуществляется управление питателем для формирования дозы материала.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.
Средство измерений представляет собой автоматические весовые дозаторы дискретного действия по ГОСТ 8.610-2012 для дозирования в автоматическом режиме жидких продуктов.

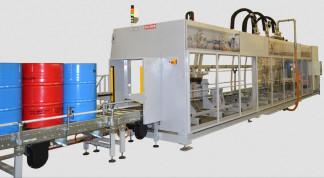

Средство измерений включает объединенные в одну автоматическую конвейерную линию:
- устройство подачи и ориентации емкостей (бочек), в которые производится дозирование;
- одно, два или три одинаковых узла взвешивания (дозирования);
- устройство закупорки емкостей (бочек).
Каждый узел взвешивания включает в себя:
- грузоприемное устройство в виде платформы, опирающейся на четыре тензорезисторных весоизмерительных датчика CB (изготовитель - «Societa Cooperativa Bilanciai», Италия);
- питатель: разливочную машину с выдвижным штоком, оборудованным устройством регулирования скорости подачи материала и запорной арматурой;
- электронный прибор SIWAREX FTA (изготовитель - «SIEMENS AG», Германия), осуществляющий аналого-цифровое преобразование сигналов тензорезисторных весоизмерительных датчиков, их обработку и определение измеренного значения массы, управление процессом автоматического дозирования.
Показывающее устройство (общее для всех узлов взвешивания) представляет собой сенсорный дисплей, совмещающий функции клавиатуры управления средством измерений.
Электронные приборы и устройства средства измерений, устройства коммутации, а также интерфейсы передачи измерительной информации в виде цифрового электрического сигнала размещены в электрическом шкафу.
Средство измерений выпускается в исполнениях, отличающихся компоновкой и режимами работы узлов взвешивания. В исполнении с одним узлом взвешивания на нем происходит полный цикл дозирования: определение массы тары и наполнение емкости до заданного значения дозы. В исполнениях с двумя или тремя узлами взвешивания их режим работы зависит от требуемой производительности линии. На каждом из них может происходить полный цикл дозирования, или один из них может быть предназначен только для одного или нескольких этапов цикла: определение массы тары; наполнение бочки до некоторого значения массы, меньшего заданного значения массы дозы, наполнение бочки до заданного значения массы дозы. Измеренные значения массы передаются от одного узла взвешивания другому через цифровой интерфейс.
Переключатель регулировки электронного прибора SIWAREX FTA Пломбировка переключателя разрушаемой наклейкой или свинцовой пломбой
Защитный кожух электрических соединений сигнальных кабелей датчиков Пломбировка кожуха разрушаемой наклейкой
пароля.
Идентификационные данные программного обеспечения доступны для просмотра в пункте меню «Весы Siwarex Индикация калибровки»
Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО * | 8.05.02 |
| Цифровой идентификатор ПО | - |
| * Номер версии (идентификационный номер) ПО должен быть не ниже указанного | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение класса точности по ГОСТ 8.610-2012* | Ref(0,5) |
| Класс точности по ГОСТ 8.610-2012** | Х(0,5); Х(1); X(2) |
| Наименьший предел Min, кг | 6,4 |
| Наименование характеристики | Значение |
| Наибольший предел, Max1, кг*** | 60 |
| Наибольший предел, Max2, кг | 150 |
| Наибольший предел, Max3, кг | 300 |
| Цена деления шкалы d1t кг | 0,02 |
| Цена деления шкалы d2, кг | 0,05 |
| Цена деления шкалы d3, кг | 0,10 |
| Минимально допустимое значение номинальной минимальной дозы Minfill, кг | 6,4 |
| аименьшего и наибольшего пределов тва измерений. товерке при испытании на материале, измерений (материал указывается вает показания от нуля до Maxi атическим переключением. | |
| * Номинальное значение класса точности, значения н относятся к каждому узлу взвешивания в составе средс ** Класс точности Х(х) определяется при первичной i для дозирования которого предназначено средство на маркировочной табличке). *** Каждый i-тый диапазон взвешивания охвать с соответствующей ценой деления шкалы di и ее автом( |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока (номинальное), В | 380 |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 5000 |
| - ширина | 5000 |
| - длина | 16000 |
| Условия эксплуатации: | |
| о/"ч - температура окружающей среды, С | от плюс 5 до плюс 40 |
| - относительная влажность, % | от 0 до 85 |
наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульный лист эксплуатационного документа.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозатор весовой дискретного действия LIBRA LT300 | - | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
Для исполнений средства измерений с несколькими узлами взвешивания, на каждом из которых осуществляется полный цикл дозирования, операции поверки (определение метрологических характеристик) должны быть применены к каждому узлу.
Основные средства поверки:
рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015;
весы неавтоматического действия (весы для статического взвешивания) соответствующие требованиям к контрольному прибору по 5.5 ГОСТ 8.523-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на пломбу согласно схеме пломбировки и/или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки»
Техническая документация изготовителя
| Зарегистрировано поверок | 10 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
