| Номер в госреестре | 69561-17 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-25, РГС-30, РГС-50,РГС-60, РГС-70, РГС-75 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-30, РГС-50, РГС-60, РГС-70, РГС-75 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м3, 30 м3, 50 м3, 60 м3, 70 м3, 75 м3.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-30, РГС-50, РГС-60, РГС-70, РГС-75 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки и двух днищ.
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-30, РГС-50, РГС-60, РГС-70, РГС-75 расположены в филиалах «Эльдиканская нефтебаза» АО «Саханефтегазсбыт».

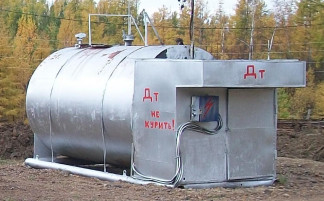

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-30, РГС-50, РГС-60, РГС-70, РГС-75 представлен на рисунках: 1, 2, 3, 4.
Таблица 1
| Номер резервуара | Место расположения |
| 1 | 2 |
| Резервуары стальные горизонтальные цилиндрические РГС-25 | |
| 3 | АЗС № 18, Республика Саха (Якутия), Усть-Майский район, п. Эльдикан, ул. Рабочая 1 |
| Резервуары стальные горизонтальные цилиндрические РГС-30 | |
| 1, 2, 3 | КАЗС № 1, Республика Саха (Якутия), Усть-Майский район, п. Эжанцы |
| 1а, 2а, 3а | КАЗС № 2, Республика Саха (Якутия), Усть-Майский район, п. Кюпцы |
| Резервуары стальные горизонтальные цилиндрические РГС-50 | |
| 2 | АЗС № 18, Республика Саха (Якутия), Усть-Майский район, п. Эльдикан, ул. Рабочая 1 |
| 5а | АЗС № 19, Республика Саха (Якутия), Усть-Майский район, п. Усть-Мая, ул. Лесная |
| 5 | Парк, Республика Саха (Якутия), Усть-Майский район, п. Эльдикан, ул. Чкалова 73 |
| Резервуары стальные горизонтальные цилиндрические РГС-60 | |
| 1б, 3б, 4б, 6б, 7б | АЗС № 19, Республика Саха (Якутия), Усть-Майский район, п. Усть-Мая, ул. Лесная |
| а 6 а, 5 а, 3 а, 2 а, | АЗС № 22, Республика Саха (Якутия), Усть-Майский район, п. Солнечный |
| Резервуары стальные горизонтальные цилиндрические РГС-60 | |
| 1в | АЗС № 18, Республика Саха (Якутия), Усть-Майский район, п. Эльдикан, ул. Рабочая 1 |
| I, 2, 3, 4, 6, 7, 8, 9, II, 13, 14 | Парк, Республика Саха (Якутия), Усть-Майский район, п. Эльдикан, ул. Чкалова 73 |
| 1 | 2 |
| Резервуары стальные горизонтальные цилиндрические РГС-70 | |
| 10 | Парк, Республика Саха (Якутия), Усть-Майский район, п. Эльдикан, ул. Чкалова 73 |
| Резервуары стальные горизонтальные цилиндрические РГС-75 | |
| 2 | АЗС № 19, Республика Саха (Якутия), Усть-Майский район, п. Усть-Мая, ул. Лесная |
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-30, РГС-50, РГС-60, РГС-70, РГС-75 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| РГС-25 | РГС-30 | РГС-50 | РГС-60 | РГС-70 | РГС-75 | |
| Номинальная вместимость, м3 | 25 | 30 | 50 | 60 | 70 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 5 до 25 м3 при геометрическом методе, % | ±0,25 | |||||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 2 до 30 м3 при геометрическом методе, % | ±0,25 | |||||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 11 до 50 м3 при геометрическом методе, % | ±0,25 | |||||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 12 до 60 м3 при геометрическом методе, % | ±0,25 | |||||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 16 до 70 м3 при геометрическом методе, % | ±0,25 | |||||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 15 до 75 м3 при геометрическом методе, % | ±0,25 | |||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| РГС-25 РГС-30 РГС-50 РГС-60 РГС-70 РГС-75 | |
| Условия эксплуатации: | |
| Температура окружающего о/~' воздуха, С | -40 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-25 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-25 | 1 экз. |
| Г радуировочная таблица | 1 экз. | |
| Резервуар стальной горизонтальный цилиндрический. | РГС-30 | 6 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-30 | 6 экз. |
| Г радуировочная таблица | 6 экз. | |
| Резервуар стальной горизонтальный цилиндрический. | РГС-50 | 3 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-50 | 3 экз. |
| Г радуировочная таблица | 3 экз. | |
| Резервуар стальной горизонтальный цилиндрический. | РГС-60 | 23 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-60 | 23 экз. |
| Г радуировочная таблица | 23 экз. | |
| Резервуар стальной горизонтальный цилиндрический. | РГС-70 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-70 | 1 экз. |
| Г радуировочная таблица | 1 экз. | |
| Резервуар стальной горизонтальный цилиндрический. | РГС-75 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-75 | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
