| Номер в госреестре | 69562-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-300, РВС-400, РВС-600, РВС-700, РВС-1000, РВС-2000, РВС-3000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-300, РВС-400, РВС-600, РВС-700, РВС-1000, РВС-2000, РВС-3000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 300 м3, 400 м3, 600 м3, 700 м3, 1000 м3, 2000 м3, 3000 м3.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-300, РВС-400, РВС-600, РВС-700, РВС-1000, РВС-2000, РВС-3000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
18, 19, Резервуары стальные вертикальные цилиндрические РВС-300 (№ 22м, 23 м), РВС-400 (№ 3, 4, 13), РВС-600 (№2 21м), РВС-700 (№2 1, 2, 5, 6, 7, 8, 16, 17, 20, 29), РВС-1000 (27, 28), РВС-2000 (№ 9, 10, 11, 21, 22, 23, 25, 26, 70, 71), РВС-3000 (№2 12, 24, 30, 31, 32, 33) расположены в парке «Олёкминская нефтебаза» АО «Саханефтегазсбыт», Республика Саха (Якутия), Олёкминский район, п. Нефтебаза.

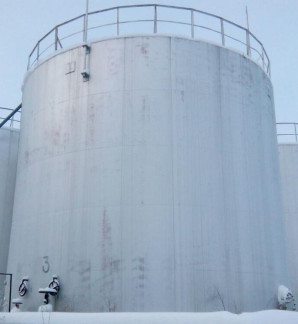

Общий вид резервуаров стальных вертикальных цилиндрических РВС-300, РВС-400, РВС-600, РВС-700, РВС-1000, РВС-2000, РВС-3000 представлен на рисунках: 1, 2, 3, 4, 5, 6, 7.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-300, РВС-400, РВС-600, РВС-700, РВС-1000, РВС-2000, РВС-3000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| РВС-300 | РВС-400 | РВС-600 | РВС-700 | РВС-1000 | РВС-2000 | РВС-3000 | |
| Номинальная вместимость, м3 | 300 | 400 | 600 | 700 | 1000 | 2000 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | ||||||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| РВС-300 РВС-400 РВС-600 РВС-700 РВС-1000 РВС-2000 РВС-3000 | |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | -40 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический. | РВС-300 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-300 | 2 экз. |
| Г радуировочная таблица | 2 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-400 | 3 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-400 | 3 экз. |
| Г радуировочная таблица | 3 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-600 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-600 | 1 экз. |
| Г радуировочная таблица | 1 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-700 | 10 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-700 | 10 экз. |
| Г радуировочная таблица | 10 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-1000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-1000 | 2 экз. |
| Г радуировочная таблица | 2 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-2000 | 12 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-2000 | 12 экз. |
| Г радуировочная таблица | 12 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-3000 | 6 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-3000 | 6 экз. |
| Г радуировочная таблица | 6 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
| Зарегистрировано поверок | 28 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
