| Номер в госреестре | 69564-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 200 м3, 400 м , 700 м3, 1000 м3, 2000 м3, 3000 м3.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические расположены в филиалах «Эльдиканская нефтебаза» АО «Саханефтегазсбыт».

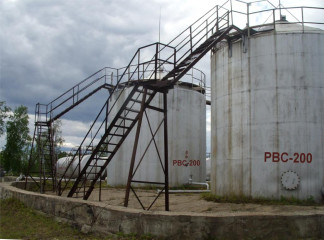

Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 представлен на рисунках: 1, 2, 3, 4, 5, 6.
Таблица 1
| Номер резервуара | Место расположения |
| 1 | 2 |
| Резервуары стальные вертикальные цилиндрические РВС-200 | |
| 3, 4, 5, 6 | АЗС № 19, Республика Саха (Якутия), Усть-Майский район, п. Усть-Мая, ул. Лесная |
| Резервуары стальные вертикальные цилиндрические РВС-400 | |
| 1, 2 | АЗС № 19, Республика Саха (Якутия), Усть-Майский район, п. Усть-Мая, ул. Лесная |
| 21, 37, 38 | Парк, Республика Саха (Якутия), Усть-Майский район, п. Эльдикан, ул. Чкалова 73 |
| Резервуары стальные вертикальные цилиндрические РВС-700 | |
| 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 19, 20, 25, 26, 27, 28, 29, 33, 35 | Парк, Республика Саха (Якутия), Усть-Майский район, п. Эльдикан, ул. Чкалова 73 |
| Резервуары стальные вертикальные цилиндрические РВС-1000 | |
| 45 | Парк, Республика Саха (Якутия), Усть-Майский район, п. Эльдикан, ул. Чкалова 73 |
| Резервуары стальные вертикальные цилиндрические РВС-2000 | |
| 42, 43, 44 | Парк, Республика Саха (Якутия), Усть-Майский район, п. Эльдикан, ул. Чкалова 73 |
| Резервуары стальные вертикальные цилиндрические РВС-3000 | |
| 46, 47, 48, 49, 50 | Парк, Республика Саха (Якутия), Усть-Майский район, п. Эльдикан, ул. Чкалова 73 |
Рисунок 6 - Общий вид резервуара РВС-3000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| РВС-200 | РВС-400 | РВС-700 | РВС-1000 | РВС-2000 | РВС-3000 | |
| Номинальная вместимость, м3 | 200 | 400 | 700 | 1000 | 2000 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | |||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| РВС-200 РВС-400 РВС-700 РВС-1000 РВС-2000 РВС-3000 | |
| Условия эксплуатации: | |
| Температура окружающего о/~' воздуха, С | - 40 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический. | РВС-200 | 4 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-200 | 4 экз. |
| Г радуировочная таблица | 4 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-400 | 5 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-400 | 5 экз. |
| Г радуировочная таблица | 5 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-700 | 22 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-700 | 22 экз. |
| Г радуировочная таблица | 22 экз. |
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический. | РВС-1000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-1000 | 1 экз. |
| Г радуировочная таблица | 1 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-2000 | 3 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-2000 | 3 экз. |
| Г радуировочная таблица | 3 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-3000 | 5 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-3000 | 5 экз. |
| Г радуировочная таблица | 5 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
