| Номер в госреестре | 69565-17 |
| Наименование СИ | Измерители влажности |
| Обозначение типа СИ | ВЛАГОМЕР-МГ4М |
| Изготовитель | Общество с ограниченной ответственностью "Специальное конструкторское бюро Стройприбор" (ООО "Специальное конструкторское бюро Стройприбор"), г. Челябинск |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители влажности ВЛАГОМЕР-МГ4М (далее влагомеры) предназначены для измерений содержания влаги (влажности): массовой доли и массового отношения влаги в древесине и пиломатериалах хвойных и лиственных пород, твердых строительных материалах (бетонов, стяжки, цементно-песчаной смеси, кирпича и др.).
Принцип работы влагомера основан на диэлькометрическом методе измерения влажности, а именно - на корреляционной зависимости диэлектрической проницаемости материала от содержания в нем влаги при положительных температурах.
При взаимодействии с измеряемым материалом емкостный преобразователь вырабатывает сигнал, пропорциональный диэлектрической проницаемости, который регистрируется измерительным блоком и преобразуется в значение влажности. Результаты измерений выводятся на дисплей влагомера.
Влагомер представляет собой моноблок, на лицевой панели которого расположены двухстрочный цифровой дисплей и клавиатура, состоящая из пяти клавиш: «РЕЖИМ», «Т», «^», «ВВОД», и «F». На нижней панели блока размещен компланарный преобразователь (датчик). На боковой панели расположен разъем для подключения USB.
Включение и выключение влагомера производится нажатием и удержанием клавиши «РЕЖИМ». Влагомер оснащен функцией автоматического выключения через 10 минут после окончания работы. Влагомер имеет автономное питание.
Влагомеры выпускаются в двух модификациях: ВЛАГОМЕР-МГ4ДМ; ВЛАГОМЕР-МГ4БМ, отличающиеся назначением.
ВЛАГОМЕР-МГ4БМ предназначен для измерений массовой доли и (или) массового отношения влаги в древесине и пиломатериалах хвойных и лиственных пород, твердых строительных материалов (бетонов, стяжки, цементно-песчаной смеси, кирпича и др.).
ВЛАГОМЕР-МГ4ДМ предназначен для измерений массовой доли и (или) массового отношения влаги древесины и пиломатериалов хвойных и лиственных пород.

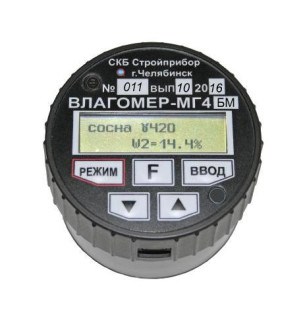

Общий вид измерителя влажности ВЛАГОМЕР-МГ4М и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Влагомеры имеют встроенное программное обеспечение (далее ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи). ПО делится на метрологически значимую часть и сервисную часть программы. Метрологически значимая часть ПО реализует обработку результатов измерений влажности, запись полученных результатов в память влагомера и представление измерительной информации на дисплее электронного блока. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IPV-MG4 |
| Номер версии (идентификационный номер) ПО | V1.01 |
| Цифровой идентификатор ПО | OxlEDF |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений содержания влаги, % | |
| - массовое отношение влаги | от 1 до 45 |
| - массовая доля влаги | от 1 до 31 |
| Пределы допускаемой абсолютной погрешности при измерении | |
| массового отношения влаги , %, в поддиапазоне: | |
| от 1 до 6 включ. | ±0,8 |
| св. 6 до 12 включ. | ±1,6 |
| св. 12 до 20 включ. | ±2,5 |
| св. 20 до 35 включ. | ±3,0 |
| св. 35 до 45 | ±4,0 |
| Пределы допускаемой абсолютной погрешности при измерении | |
| массовой доли влаги, %, в поддиапазоне: | |
| от 1 до 6 включ. | ±0,8 |
| св. 6 до 11 включ. | ±1,6 |
| св. 11 до 17 включ. | ±2,2 |
| св. 17 до 31 | ±2,8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более | |
| - диаметр | 75 |
| - высота | 67 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: | |
| - температура окружающего воздуха °C | от +5 до +40 |
| - относительная влажность воздуха, %, не более | 80 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 5000 |
наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом на лицевой панели влагомера фотохимическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование и условное обозначение | Обозначение документа | Количество |
| Измеритель влажности ВЛАГОМЕР-МГ 4М | Э 17.085.001 | 1 |
| Контрольный образец (КО) | Э15.085.005 | 1 |
| Зарядное устройство | 1 | |
| Кабель связи с ПК | Э9.005.005 | 1 |
| Компакт-диск | Э9.005.006 | 1 |
| Руководство по эксплуатации | Э 26.51.62.120-066-2017 | 1 |
| ГСИ. Измерители влажности (влагомеры) строительных материалов. Методика поверки | МП 101-243-2017 | 1 |
| Укладочный кейс | 1 |
осуществляется по документу МП 101-243-2017 «ГСИ. Измерители влажности (влагомеры) строительных материалов. Методика поверки», утверждённому ФГУП «УНИИМ» 11 августа 2017 г.
Основные средства поверки:
Рабочий эталон 1-го разряда единицы массовой доли влаги в твердых веществах и материалах по ГОСТ 8.630-2013;
Стандартные образцы влажности пиломатериалов (ГСО 8837-2006), интервал допускаемых аттестованных значений от 6,0 до 18,0 %, абсолютная погрешность аттестованного значения: ±0,8 % в интервале от 6 до 12 %, ±1,0 % в интервале от 12 до 18 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.630-2013 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах
Измерители влажности ВЛАГОМЕР-МГ4М. Технические условия ТУ 26.51.62.120-066-12585810-2017.
