| Номер в госреестре | 69566-17 |
| Наименование СИ | Гигрометры психрометрические |
| Обозначение типа СИ | ВИТ |
| Изготовитель | ООО ПФ "Шатлыгин и Ко", г.Белгород |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2022 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г игрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений относительной влажности воздуха и температуры окружающей среды в помещениях.
Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разности показаний «сухого» и «влажного» термометров при помощи психрометрической таблицы.
Конструктивно гигрометры состоят из пластмассового корпуса, в который вмонтированы два термометра - «сухой» и «влажный». На обратной стороне корпуса находится стеклянный резервуар (питатель), необходимый для увлажнения «влажного» термометра при помощи фитиля. Рядом с термометрами на корпусе гигрометров расположена психрометрическая таблица, рассчитанная для скорости аспирации от 0,5 до 1 м/с.
Значение относительной влажности определяется по этой таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра, и столбца, который соответствует разности показаний «сухого» и «влажного» термометров (в соответствии с ГОСТ 8.811-2012).
Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые отличаются сферой применения, диапазонами измерения температуры и относительной влажности.

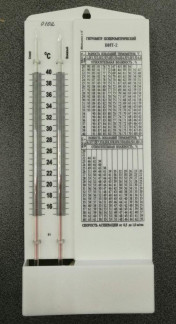

Общий вид гигрометров представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
|
Исполнение |
ВИТ-1 |
ВИТ-2 |
|
Диапазон измерений относительной влажности, % |
от 20 до 90 |
|
|
Температурный диапазон измерений влажности, °С |
от +5 до +25 |
от +20 до +40 |
|
Диапазон измерений температуры, °С |
от 0 до +25 |
от +15 до +40 |
|
Цена деления шкалы термометров гигрометра, °С |
0,2 |
|
|
Пределы допускаемой абсолютной погрешности термометров гигрометра после введения поправок, °С, не более |
±0,2 |
|
|
Пределы допускаемой относительной погрешности гигрометров при скорости аспирации от 0,5 до 1,0 м/с, % (при температуре «сухого» термометра) |
±7 (от +5 до +10 включ.) °С ±6 (св. +10 до +25) °С |
±6 (от +20 до +30 включ.) °С ±5 (св. +30 до +40) °С |
Таблица 2 - Технические характеристики
|
Наименование параметра |
Значение параметра |
|
|
Исполнение |
ВИТ-1 |
ВИТ-2 |
|
Г абаритные размеры, мм, не более |
||
|
- длина |
325 |
|
|
- ширина |
125 |
|
|
- высота |
50 |
|
|
Масса, кг, не более |
0,5 |
|
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
|
Полный срок службы, лет, не менее |
10 |
|
наносится на психрометрическую таблицу на корпусе гигрометра и титульный лист паспорта типографским способом.
Таблица 3 - Комплект поставки гигрометра
|
Наименование |
Обозначение |
Количество |
|
Г игрометр психометрический |
ВИТ (исполнение в соответствии с заказом) |
1 шт. |
|
Фитиль |
1 шт. |
|
|
Питатель |
1 шт. |
|
|
Паспорт |
ФШВМ.000.000.100 ПС |
1 экз. |
|
Руководство по эксплуатации |
ФШВМ.000.000.100 РЭ |
1 экз. |
|
Упаковка |
1 шт. |
осуществляется по документу МИ 737-83 «Гигрометр психрометрический ВИТ. Методы и средства поверки».
Основные средства поверки:
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный № 303-91);
- термостат жидкостный ТЖ-ТС-01 (регистрационный № 20444-02);
- нулевой термостат, воспроизведение 0 ±0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в паспорт, при периодической поверке -на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения
ТУ 26.51.51-001-05664383-2017 Гигрометры психрометрические ВИТ. Технические условия
