Тестеры MTS 5800v2 с модулем TEM (далее - тестеры) предназначены для воспроизведения сигналов точного времени и синхронизации оборудования сетей передачи пакетной информации по протоколам PTP и NTP, измерений параметров цифровых систем передачи информации и сетей Ethernet в соответствии с международными и отечественными рекомендациями и нормами.
Конструктивно тестеры состоят из базового блока в переносном портативном исполнении и закреплённого на его задней стенке модуля TEM, который формирует опорный сигнал высокой точности и стабильности. С этой целью в модуле установлен рубидиевый генератор, который может синхронизироваться от глобальной навигационной спутниковой системы. Соединители, используемые при тестировании, расположены на верхних панелях базововых блоков и модулей TEM. Для работы тестеров с электрическими сигналами на базовых блоках установлены разъёмы типа BNC и RJ-45, а на модулях TEM - разъёмы типа SMA и SMB. Для работы тестеров с оптическими сигналами в базовых блоках имеются гнёзда, в которые могут устанавливаться оптические трансиверы (приемопередатчики) SFP, SFP+. Управление тестерами осуществляется с помощью сенсорного экрана на передних панелях базовых блоков.
Тестеры изготавливаются в двух конфигурациях - с одним или двумя портами.
Принцип действия тестеров основан на воспроизведении сигналов точного времени и формировании на их основе тестовых сигналов с заданными параметрами, логическом анализе и определении параметров поступающих сигналов, контроле времени и синхронизации оборудования сетей передачи пакетной информации.
Результаты измерений и анализа выводятся на дисплей тестеров, а также могут сохраняться в энергонезависимой встроенной памяти тестеров.

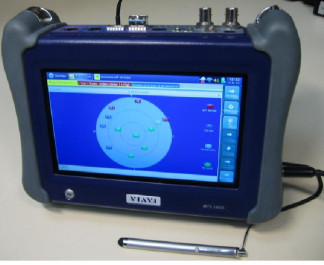

На рисунке 1 представлен общий вид тестеров, места нанесения знака утверждения типа и пломбирования от несанкционированного доступа.
В тестерах устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция тестеров исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "средний" согласно Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | BERT |
Номер версии (идентификационный номер) ПО | 6.2 и выше |
Цифровой идентификатор ПО | отсутствует |
Алгоритм вычисления цифрового идентификатора ПО | отсутствует |
Таблица 2 - Метрологические и технические характеристики тестеров
Наименование характеристики | Значение | ||||
Параметры сигналов на выходах модуля TEM: длительность, мс уровни, В - нижний - верхний | «1PPS OUT» | «10MHz OUT» | |||
1±0,1 0±0,2 2±0,2 | Меандр 0±0,2 2±0,2 | ||||
Пределы относительной погрешности частоты сигнала на выходе «10MHz OUT» модуля TEM после прогрева и синхронизации от ГНСС в течение 3-х часов, % | ±2-10-11 | ||||
Пределы дрейфа фазы на выходах «10MHz OUT» и «1MHz OUT» модуля TEM, нс | ±40 | ||||
Пределы дрейфа фазы сигнала 34 Мбит/с на выходе передатчика тестера после прогрева в течение 3-х часов, нс | ±40 | ||||
Тестовые сигналы: - электрические - оптические | E1, E3, E4, STM-1e, Ethernet - 10M, 100M, 1000M STM-1/4/16/64, Ethernet - 1G, 10G | ||||
Параметры выходных импульсов на электрических интерфейсах: | Сигнал | Выходной разъём | Амплитуда импульсов, В | Длительность импульсов, нс | |
E1 | RG-45 | 3,0±0,3 | 244±25 | ||
E1 | BNC | 2,37±0,24 | 244±25 | ||
E3 | BNC | 1,0±0,1 | 14,55±2,45 | ||
E4 | BNC | 0,5±0,05 | «0» - 3,59±0,45 «1» - 7,18±0,6 | ||
STM-1e | BNC | 0,5±0,05 | «0» - 3,215±0,45 «1» - 6,43±0,6 | ||
Допустимые затухания на входах электрических интерфейсов, дБ: - E1 - E3, E4, STM-1e | -35 -12 |
Наименование характеристики | Значение | |||
Пределы абсолютной погрешности измерения фазового дрожания (Тизм) в тактовых интервалах (ТИ) по ОСТ 45.134-99, ТИ | E1 | E3 | E4 | STM-1e |
+(0,07-ТШм +0,04) | +(0,08-ТШм +0,04) | +(0,15-Тизм +0,04) | +(0,1 •Тизм +0,04) | |
Уровни мощности выходных сигналов на оптических интерфейсах | В соответствии с характеристиками трансиверов, входящих в комплект тестера | |||
Минимальная входная мощность на оптических интерфейсах | В соответствии с характеристиками трансиверов, входящих в комплект тестера | |||
Пределы допускаемой абсолютной погрешности измерений количества информации (К), байт: - при К менее или равно 10 Мбайт - при К более 10 Мбайт | ±10 +К-10-4 | |||
Г абаритные размеры, мм, не более - высота - ширина - длина | 178 115 241 | |||
Масса тестеров, кг, не более | 2,35 | |||
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °C, %, не более - атмосферное давление, кПа | от 0 до +40 90 от 84,0 до 106,7 | |||
Параметры электрического питания: от внутренней литий-ионной батареи - напряжение постоянного тока, В - сила тока, А от внешней сети переменного тока посредством сетевого блока питания - напряжение переменного тока, В - частота переменного тока, Гц | 12 5 220±22 50±5 | |||
Потребляемая мощность, В-А, не более | 60 |
наносится на лицевую панель стойки базового блока в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Тестер MTS 5800v2 с модулем TEM | - | 1 шт. |
Сетевой блок питания | - | 1 шт. |
Комплект принадлежностей | - | 1 шт. |
Руководство по эксплуатации | MTS5800v2.TEM.2017РЭ | 1 экз. |
Паспорт | MTS5800v2.TEM.2017ПС | 1 экз. |
Методика поверки | MTS5800v2.TEM.2017МП | 1 экз. |
осуществляется по документу MTS5800v2.TEM.2017MU «Инструкция. Тестеры MTS 5800v2 с модулем TEM. Методика поверки», утвержденному ООО «КИА» 15.09.2017 г.
Основные средства поверки:
- осциллограф TDS 3052C (регистрационный номер в Федеральном информационном фонде № 19295-00);
- генератор сигналов Agelent E4431B (рег. № 29589-06);
- стандарт частоты рубидиевый Ч1-2010 (рег. № 51871 -12);
- анализатор цифровых линий связи ANT-20 (с опциями измерения дрейфа фазы (вандера) и фазового дрожания (джиттера)) (рег. № 15963-07);
- аттенюатор оптический измерительный OLA-15, (рег. № 15807-96);
- рабочий эталон единицы мощности оптического излучения ВОСП РЭСМ-ВС,
(рег. № 57667-11);
- измеритель количества информации ВЕКТОР-ИКИ-2016 (рег. № 58678-14);
- аттенюатор KEYSIGHT 8494B (рег. № 37205-08);
- аттенюатор KEYSIGHT 8496B (рег. № 37204-08).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к тестерам MTS 5800v2 с модулем ТЕМ
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии
