| Номер в госреестре | 69571-17 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-50, РГС-60 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м3, 60 м3.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки и двух днищ.
Резервуары установлены на двух седловых опорах.
Резервуары стальные горизонтальные цилиндрические РГС-50 (№ 12, 17, 18, 20), РГС-60 (№ 8, 14, 15) расположены в парке «Олёкминская нефтебаза» АО «Саханефтегазсбыт», Республика Саха (Якутия), Олёкминский район, п. Нефтебаза.

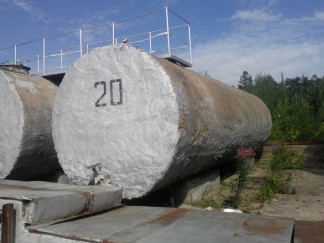

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 представлен на рисунках: 1, 2.
Рисунок 2 - Общий вид резервуара РГС-60
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-50 | РГС-60 | |
| Номинальная вместимость, м3 | 50 | 60 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 11 до 50 м при геометрическом методе, % | ±0,25 | |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 14 до 60 м при геометрическом методе, % | ±0,25 | |
Таблица 2 - Технические характеристики
| Наименование | Значение | |
| характеристики | РГС-50 | РГС-60 |
| Средний срок службы, лет, не менее | 30 | |
| Условия эксплуатации: | ||
| Температура окружающего воздуха, °С | от -40 до +40 | |
| Атмосферное давление, кПа | от 84,0 до 106,7 | |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-50 | 4 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-50 | 4 экз. |
| Г радуировочная таблица | 4 экз. | |
| Резервуар стальной горизонтальный цилиндрический. | РГС-60 | 3 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-60 | 3 экз. |
| Г радуировочная таблица | 3 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
