| Номер в госреестре | 69573-17 |
| Наименование СИ | Измерители коэффициента трансформации |
| Обозначение типа СИ | TTRM |
| Изготовитель | "SCOPE T&M Pvt. Ltd.", Индия |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители коэффициента трансформации серии TTRM (далее - измерители) предназначены для измерений коэффициента трансформации силовых и измерительных трансформаторов напряжения и тока на месте их эксплуатации.
Принцип действия измерителей основан на одновременном измерении напряжений на входе и выходе трансформатора. Измеритель подает напряжение от внутреннего источника на вход проверяемого трансформатора (первичную обмотку) и измеряет напряжение, индуктируемое на его выходе (на вторичной обмотке). Отношение напряжений прямо пропорционально коэффициенту трансформации. Кроме этого приборы измеряют силу испытательного тока (тока возбуждения), угол сдвига фаз напряжений первичной и вторичной обмоток, определяют полярность (группу соединения) обмоток.
Измерители представляют собой переносные цифровые измерительные приборы. Аналоговые сигналы преобразуются приборами в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результатов измерений на сенсорном жидкокристаллическом (ЖК) дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора, распечатаны на внешнем принтере или переданы на внешний компьютер через интерфейсы связи USB, Ethernet. Управление процессами измерений осуществляется встроенным микропроцессором.
Измерители изготавливаются в виде следующих модификаций: TTRM 101, TTRM 102, TTRM 301, TTRM 302. Модификации имеют одинаковый принцип действия и отличаются между собой функциональностью. Отличия модификаций приведены в таблице 1.
Измерители TTRM 101, TTRM 102 предназначены для тестирования однофазных и трехфазных трансформаторов (последовательно по одной фазе). Измерители TTRM 301, TTRM 302 предназначены для тестирования однофазных и трехфазных трансформаторов (одновременно по всем фазам).
Основные узлы измерителей: источник напряжения переменного тока, вольтметр переменного тока, АЦП, микропроцессор, ЖК-дисплей, источник питания.

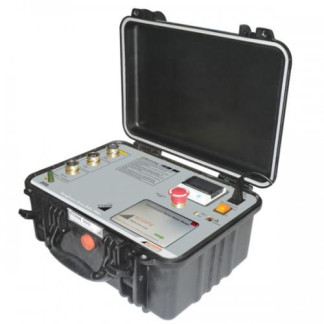

Общий вид измерителей представлен на рисунке 1.
Конструктивно измерители выполнены в корпусах из полипропилена в виде кейса с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях.
Измерители относятся к ремонтируемым и восстанавливаемым изделиям.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель корпуса.
Таблица 1 - Функциональные характеристики измерителей TTRM
| Наименование характеристики | Наличие у модификаций | |||
| TTRM 101 | TTRM 102 | TTRM 301 | TTRM 302 | |
| Измерение коэффициента трансформации | Да | Да | Да | Да |
| Измерение тока возбуждения | Нет | Да | Нет | Да |
| Определение полярности обмоток | Нет | Нет | Нет | Да |
Измерители имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (CTrans TTRM) - применяется для связи с внешним ПК и позволяет выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| TTRM 101 | TTRM 102 | TTRM 301 | TTRM 302 | |
| Идентификационное наименование ПО | - | - | - | - |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 1.0 | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 3 - Метрологические характеристики измерителей TTRM
| Наименование характеристики | Значение | ||
| Испытательное напряжение переменного тока, В 1) | 10; 40; 100 | ||
| При испытательном напряжении | |||
| 10 В | 40 В | 100 В | |
| от 0,8 до 100 | от 0,8 до 100 | от 0,8 до 100 | |
| Диапазон измерений коэффициента трансформации КТ | от 101 до 1000 от 1001 до 1500 от 1501 до 2000 | от 101 до 1000 от 1001 до 1500 от 1501 до 2000 | от 101 до 1000 от 1001 до 1500 от 1501 до 2000 |
| от 2001 до 4000 | от 2001 до 4000 от 4001 до 13000 | от 2001 до 4000 от 4001 до 13000 от 13001 до 20000 | |
| Пределы допускаемой | При испытательном напряжении | ||
| относительной погрешности | 10 В | 40 В | 100 В |
| измерений коэффициента трансформации, %, | |||
| в диапазонах | |||
| от 0,8 до 100 | ±0,05 | ±0,05 | ±0,03 |
| от 101 до 1000 | ±0,05 | ±0,05 | ±0,05 |
| от 1001 до 1500 | ±0,05 | ±0,05 | ±0,05 |
| от 1501 до 2000 | ±0,1 | ±0,05 | ±0,05 |
| от 2001 до 4000 | ±0,2 | ±0,05 | ±0,05 |
| от 4001 до 13000 | - | ±0,25 | ±0,15 |
| от 13001 до 20000 | - | - | ±0,2 |
| Диапазон измерений силы | |||
| переменного тока (тока возбуждения), мА ) | от 0 до 2000 | ||
| Пределы допускаемой абсолютной | |||
| погрешности измерений силы | ±1 | ||
| переменного тока (тока возбуждения), мА 2) | |||
| Примечания 1) - частота напряжения 50/60 Гц; 2) - только для модификаций TTRM 102, TTRM 302 | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 265 50/60 |
| Г абаритные размеры, мм, (длинахширинахвысота) | 435x315x175 |
| Масса, кг | 10 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -20 до +50 до 95 без конденсации |
наносится на лицевую панель приборов способом наклейки и на титульные листы руководств по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель коэффициента трансформации TTRM (модификация по заказу) | - | 1 шт. |
| Измерительные кабели | - | 1 к-т |
| Кабель питания | - | 1 шт. |
| Кабель Ethernet | - | 1 шт. |
| Термобумага для принтера | - | 1 шт. |
| Компакт диск с ПО | - | 1 шт. |
| Сумка для переноски кабелей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-074-2016 | 1 экз. |
осуществляется по документу МП 206.1-074-2017 «Измерители коэффициента трансформации серии TTRM. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.03.2017 г.
Основные средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде № 19457-00); трансформатор тока измерительный лабораторный ТТИ-100 (регистрационный номер в Федеральном информационном фонде № 29922-05); вольтметр универсальный цифровой GDM-78255A (регистрационный номер в Федеральном информационном фонде № 38428-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям коэффициента трансформации серии TTRM
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1 • 10-1 до 1 • 106 Гц
