| Номер в госреестре | 69574-17 |
| Наименование СИ | Измерители параметров выключателей |
| Обозначение типа СИ | HISAC |
| Изготовитель | "SCOPE T&M Pvt. Ltd.", Индия |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров выключателей серии HISAC (далее - измерители) предназначены для измерений:
- силы постоянного тока (тока потребления привода выключателей);
- напряжения постоянного тока (перемещения контактов и скорости срабатывания выключателей);
- электрического сопротивления постоянному току (переходного сопротивления контактов выключателей);
- временных интервалов (времени включения и отключения выключателей).
Область применения измерителей - проверка электромеханических характеристик высоковольтных выключателей, а также устройств релейной защиты, автоматики и телемеханики при проведении испытаний и технического обслуживания.
Принцип действия измерителей заключается в формировании испытательных и управляющих сигналов с заданными параметрами и регистрации откликов на них. При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором и результаты измерений индицируются либо на встроенном ЖК-дисплее (модификация HISAC Swift), либо на дисплее внешнего ПК (модификация HISAC Ultima).
Измерители изготавливаются в виде двух модификаций: HISAC Swift, HISAC Ultima. Модификации имеют одинаковый принцип действия и отличаются между собой функциональностью и конструкцией.
Приборы оснащены встроенными шаблонами, автоматизирующих процесс тестирования выключателей и снятия их характеристик.
Цикл измерений задается (программируется) оператором через меню. В окне дисплея выводятся установки прибора и результаты измерений в числовом и графическом видах. После выполнения каждого цикла измерений результаты сохраняются в памяти прибора или распечатываются встроенным в прибор термопринтером (модификация HISAC Swift).
Основные узлы измерителей: источник напряжения, источник тока, датчики тока и напряжения, силовые ключи управления, микропроцессор, запоминающее устройство, схема интерфейсов, блок питания, ЖК-дисплей.
Для связи с персональным компьютером измерители имеют интерфейсы USB (модификация HISAC Swift) и Ethernet (модификация HISAC Ultima).

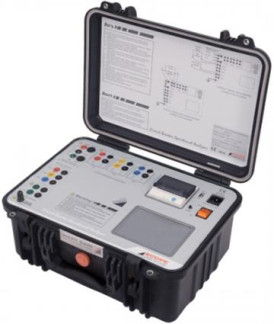

Конструктивно измерители модификации HISAC Swift выполнены в ударопрочных корпусах из полипропилена в виде кейса. На лицевой панели измерителей расположены ЖКИ, измерительные входы/выходы, клемма заземления, разъемы питания и интерфейсов связи, термопринтер.
Конструктивно измерители модификации HISAC Ultima выполнены в металлических корпусах, помещаемых на тележку. Собственно измеритель состоит из модуля анализатора (HISAC Ultima Analyser) и опционального модуля (-ей) измерения электрического сопротивления постоянного тока (HISAC Ultima DCRM).
Все входы/выходы, клеммы, разъемы, регуляторы расположены на На лицевой панели
блоков.
В качестве опций измерители HISAC Ultima могут комплектоваться потенциометрическими датчиками для измерения линейных и угловых перемещений контактов.
Питание измерителей осуществляется от сети питания переменного тока.
Измерители имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (CPLOT, HISAC Ultima Test Manager) применяется для связи с внешним ПК и позволяет управлять прибором, выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Характеристики встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| HISAC Swift | HISAC Ultima | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.0 | Не ниже 1.0 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики измерителей HISAC Swift в режиме измерений силы постоянного тока
| Пределы измерений, А | Разрешение, А | Пределы допускаемой абсолютной погрешности измерений, А |
| 1 | 0,001 | |
| 2 | 0,001 | |
| 5 | 0,001 | ±(0,01-!п.+1 е.м.р.) |
| 10 | 0,01 | |
| 25 | 0,01 | |
| 50 | 0,01 | |
| Примечания | ||
| !п. - значение предела измерений, А; | ||
| е.м.р. - единиц младшего разряда | ||
Таблица 3 - Метрологические характеристики измерителей HISAC Ultima в режиме измерений силы постоянного тока
| Пределы измерений, А | Разрешение, А | Пределы допускаемой абсолютной погрешности измерений, А |
| 1 | 0,001 | |
| 2 | 0,001 | |
| 5 | 0,001 | ±(0,005-!п .+1 е.м.р.) |
| 10 | 0,001 | |
| 25 | 0,001 | |
| Примечания | ||
| !п. - значение предела измерений, А; | ||
| е.м.р. - единиц младшего разряда | ||
Таблица 4 - Метрологические характеристики измерителей HISAC Ultima в режиме измерений напряжения постоянного тока_
| Предел измерений, В | Разрешение, В | Пределы допускаемой абсолютной погрешности измерений, В |
| 5 | 0,001 | ±(0,005•Uизм.+1 е.м.р.) |
| Примечания | ||
| Uизм. - измеренное значение, В; | ||
| е.м.р. - единиц младшего разряда | ||
Таблица 5 - Метрологические характеристики измерителей HISAC Swift в режиме измерений электрического сопротивления постоянному току (от 1 до 3 каналов)_
| Измерительный ток, А | Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений, мкОм, мОм, Ом |
| 10 | 200 мкОм | 0,1 мкОм | ±(0,02^п.+5 е.м.р.) |
| 2000 мкОм | 1 мкОм | ||
| 20 мОм | 0,01 мОм | ||
| 200 мОм | 0,1 мОм | ||
| 2 Ом | 1 мОм | ||
| Примечания R^ - значение предела измерений, мкОм, мОм, Ом; е.м.р. - единиц младшего разряда | |||
| Таблица 6 - Метрологические характеристики измерителей HISAC Ultima в режиме измерений электрического сопротивления постоянному току (от 1 до 6 каналов) | |||
| Измерительный ток, А | Пределы измерений, мкОм | Разрешение, мкОм | Пределы допускаемой абсолютной погрешности измерений, мкОм |
| 150 | 1000 | 1 | ±(0,02^п.+1 е.м.р.) |
| 2000 | |||
| 4000 | |||
| 8000 | |||
Примечания
R^ - значение предела измерений, мкОм; е.м.р. - единиц младшего разряда
Таблица 7 - Метрологические характеристики измерителей HISAC Swift в режиме измерений временных интервалов_
| Частота дискретизации, кГц | Диапазон измерений | Разрешение, мс | Пределы допускаемой абсолютной погрешности измерений, мс, с |
| 1 | от 1 мс до 4 с | 1 | ±(0,0005-T+1 е.м.р.) |
| 2 | от 0,5 мс до 2 с | 0,5 | |
| 5 | от 0,2 мс до 0,8 с | 0,2 | |
| 10 | от 0,1 мс до 0,4 с | 0,1 | |
| 20 | от 0,05 мс до 0,2 с | 0,05 | |
| Примечания T - измеренное значение временного интервала, мс, с; е.м.р. - единиц младшего разряда | |||
| Частота дискретизации, кГц | Диапазон измерений | Разрешение, мс | Пределы допускаемой абсолютной погрешности измерений, мс, с |
| 1 | от 1 мс до 40 с | 1 | ±(0,0005-T + 1 е.м.р.) |
| 2 | от 0,5 мс до 20 с | 0,5 | |
| 5 | от 0,2 мс до 8 с | 0,2 | |
| 10 | от 0,1 мс до 4 с | 0,1 | |
| Примечания T - измеренное значение временного интервала, мс, с; е.м.р. - единиц младшего разряда | |||
Таблица 9 - Основные технические характеристики измерителей HISAC S wift
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 96 до 246 50/60 |
| Г абаритные размеры, мм, (длинахширинахвысота) | 435x315x175 |
| Масса, кг | 10 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -20 до +50 до 95 без конденсации |
Таблица 10 - Основные технические характеристики измерителей HISAC Ultima
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 195 до 265 от 45 до 55 |
| Габаритные размеры, мм, (длинахширинахвысота) - модуль HISAC Ultima Analyser - модуль HISAC Ultima DCRM | 500x270x300 500x270x250 |
| Масса, кг - модуль HISAC Ultima Analyser - модуль HISAC Ultima DCRM | 12 18 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -20 до +50 до 95 без конденсации |
наносится на лицевую панель приборов способом наклейки и на титульные листы руководств по эксплуатации типографским способом.
Таблица 11 - Комплектность измерителей HISAC Swift
| Наименование | Обозначение | Количество |
| Измеритель HISAC Swift | - | 1 шт. |
| Комплект измерительных кабелей | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Кабель заземления | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Предохранитель | - | 1 к-т |
| Сумка для кабелей | - | 1 шт. |
| Компакт диск с ПО CPLOT | - | 1 шт. |
| Термобумага для принтера | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-073-2017 | 1 экз. |
Таблица 12 - Комплектность измерителей HISAC Ultima
| Наименование | Обозначение | Количество |
| Измеритель HISAC Ultima в составе: - модуль HISAC Ultima Analyser - модуль HISAC Ultima DCRM | - | 1 шт. по заказу |
| Комплект измерительных кабелей | - | 1 шт. |
| Кабель заземления | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Кабель Ethernet | - | 1 шт. |
| Резистивные датчики линейных и угловых перемещений серий LTH, NLTH, NRTF | по числу каналов | |
| Предохранитель | - | 10 шт. |
| Алюминиевый кейс для модуля | - | 1 шт. |
| Сумка для кабелей | - | 1 шт. |
| Компакт диск с ПО HISAC Ultima Test Manager | - | 1 шт. |
| Ноутбук | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-073-2017 | 1 экз. |
осуществляется по документу МП 206.1-073-2017 «Измерители параметров выключателей серии HISAC. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.03.2017 г.
Основные средства поверки: калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09); генератор сигналов специальной формы AFG-73051 (регистрационный номер в Федеральном информационном фонде № 53065-13); вольтметр универсальный цифровой GDM-78255A (регистрационный номер в Федеральном информационном фонде № 38428-08); шунт измерительный стационарный взаимозаменяемый 75ШИС (регистрационный номер в Федеральном информационном фонде № 29211-10); осциллограф цифровой GDS-73352 (регистрационный номер в Федеральном информационном фонде № 51562-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям параметров выключателей серии HISAC
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ Р 52565-2006 Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
