Термометры технические жидкостные ТТЖ (далее - термометры) предназначены для измерений температуры жидких и газообразных сред.
Термометры технические жидкостные ТТЖ (далее - термометры) предназначены для измерений температуры жидких и газообразных сред.
| Номер в госреестре | 69578-17 |
| Наименование СИ | Термометры технические жидкостные |
| Обозначение типа СИ | ТТЖ |
| Изготовитель | ООО ПФ "Шатлыгин и Ко", г.Белгород |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2022 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры технические жидкостные ТТЖ (далее - термометры) предназначены для измерений температуры жидких и газообразных сред.
Измерение температуры стеклянными жидкостными термометрами основано на наблюдении видимого изменения объёма термометрической жидкости.
Термометры ТТЖ в зависимости от области применения имеют следующие исполнения: ТТЖ-Т для измерения температуры в промышленных установках; ТТЖ-СХ - в складских помещениях, зернохранилищах и при переработке молока; ТТЖ-И - в инкубаторах; ТТЖ-К -в помещениях различного назначения; ТТЖ-Х - в холодильных установках; ТТЖ-В -температуры воды.
Термометры отличаются конструкцией, функциональным назначением, диапазонами измерений, ценой деления шкалы и пределами допускаемой погрешности.
Термометры выполнены в виде капиллярной трубки с резервуаром, заполненным термометрической жидкостью, которые вложены в стеклянную цилиндрическую оболочку с вмонтированной внутри шкалой, изготовленной из бумаги, стекла, полистирола.
В качестве термометрической жидкости используется толуол, метилкарбитол, керосин. Термометры могут быть выполнены полного и частичного погружения.

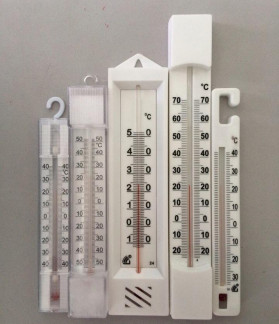

Внешний вид термометров изображен на рисунках 1 и 2.
отсутствует.
аблица 1 - Метрологические характеристики
|
Обозначение исполнений |
Диапазоны измерений температуры,°С |
Цена деления шкалы, °С |
Пределы допускаемой абсолютной погрешности в интервале температур, °С |
|
|
ТТЖ-Т |
от -35 до +50 |
1,0 |
от -35 до 0 включ. св. 0 до +50 |
±1,5 ±1,0 |
|
от -50 до +50 |
1,0 |
от -50 до -38 включ. св. -38 до 0 включ. св. 0 до +50 |
±2,0 ±1,5 ±1,0 |
|
|
от 0 до +100 |
1,0 |
от 0 до +100 |
±1,0 |
|
|
от 0 до +150 |
2,0 |
от 0 до +100 включ. св. +100 до +150 |
±2,0 ±4,0 |
|
|
от 0 до +200 |
2,0 |
от 0 до +100 включ. св. +100 до +200 |
±2,0 ±4,0 |
|
|
ТТЖ-СХ |
от -20 до +70 |
1,0 |
от -20 до 0 включ. св. 1 от 0 до +70 |
±1,5 ±1,0 |
|
от 0 до +100 |
1,0 |
от 0 до +100 |
±1,0 |
|
|
ТТЖ-И |
от 0 до +40 |
0,5 |
от 0 до +40 |
±1,0 |
|
от -10 до +50 |
1,0 |
от -10 до 0 включ. св. 0 до +50 |
±1,5 ±1,0 |
|
|
ТТЖ-К |
от -10 до +50 |
1,0 |
от -10 до 0 включ. св. 0 до +50 |
±1,5 ±1,0 |
|
ТТЖ-Х |
от -50 до +50 |
1,0 |
от -50 до -38 включ. св. -38 до 0 включ. св. 0 до +50 |
±2,0 ±1,5 ±1,0 |
|
от -30 до +40 |
1,0 |
от -30 до 0 включ. св. 0 до +40 |
±1,5 ±1,0 |
|
|
от -40 до +40 |
1,0 |
от -40 до 0 включ. св. 0 до +40 |
±1,5 ±1,0 |
|
|
ТТЖ-В |
от -10 до +50 |
1,0 |
от -10 до +50 |
±1,0 |
|
от -10 до +100 |
1,0 |
от -10 до +100 |
±1,0 |
|
Таблица 2 - Технические характеристики
|
Обозначение исполнений |
Диапазон измерений температуры, °С |
Длина верхней части, мм |
Длина нижней части, мм |
Масса термометра, г, не более, |
Г арантийный срок со дня продажи, мес., не менее |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ТТЖ-Т |
От -35 до +50 |
160±10; 240±10 |
66-5 103-5 163-10 |
500 |
18 |
|
От -50 до +50 |
|||||
|
От 0 до +100 |
|||||
|
От 0 до +150 |
|||||
|
От 0 до +200 |
240±10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ТТЖ-СХ |
От -20 до +70 |
- |
- |
35 |
18 |
|
От 0 до +100 |
30 |
||||
|
ТТЖ-И |
От 0 до +40 |
- |
- |
30 |
|
|
От -10 до +50 |
35 |
||||
|
ТТЖ-К |
От -10 до +50 |
- |
- |
35 |
|
|
ТТЖ-Х |
От -50 до +50 |
- |
- |
35 |
|
|
От -30 до +40 |
|||||
|
От -40 до +40 |
|||||
|
ТТЖ-В |
От -10 до +50 |
220±10 |
70±10 |
100 |
|
|
От -10 до +100 |
- |
- |
наносится на шкалу термометра и на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр технический жидкостный |
ТТЖ (исполнение в соответствии с заказом) |
1 шт. |
|
Паспорт |
1 экз. |
|
|
Футляр |
1 шт. |
осуществляется по ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методы и средства поверки».
Основные средства поверки:
- термометр сопротивления платиновый ПТСВ-1-2 (регистрационный № 49400-12);
- измеритель температуры многоканальный МИТ 8 (регистрационный № 19736-11);
- термостат жидкостной ТЖ-ТС-01 (регистрационный № 20444-02);
- криостат, диапазон воспроизводимых температур от -50 до 0 °С, нестабильность поддержания температуры ±0,03 °С;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится на паспорт, при периодической -на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методы и средства поверки
ТУ 26.51.51-003-05664383-2017 Термометры технические жидкостные ТТЖ. Технические условия
