| Номер в госреестре | 69602-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | KSOH, 4MC7, MKSOH, 4MC6 |
| Изготовитель | "RITZ Instrument Transformers GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока KSOH, 4MC7, MKSOH, 4MC6 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки на высоковольтных изолированных кабелях и вводах комплектных распределительных устройств (КРУ) и являются комплектующими изделиями.
По принципу конструкции трансформаторы являются шинными и не имеют первичной обмотки. Первичной обмоткой является токоведущий кабель, проходящий через окно трансформаторов. Высоковольтная изоляция обеспечивается за счет собственной изоляции кабеля и воздушного зазора.
Вторичные обмотки намотаны на тороидальных сердечниках, выполненных из ленты, текстурированной кремнистой стали или пермаллоя и залиты изоляционным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги. Число вторичных обмоток от одной до трех.
Общий вид трансформаторов представлен на рисунках 1 - 2.
Модификации трансформаторов 4MC7, 4MC6 изготавливаются при поставках по заказу фирмы Siemens AG.
Трансформаторы KSOH, 4MC7, MKSOH, 4MC6 отличаются между собой конструктивным исполнением, габаритами и массой. Трансформаторы MKSOH и 4MC6 выполнены в виде единого блока из трех трансформаторов KSOH или 4MC7.
Выводы вторичных обмоток трансформаторов MKSOH и 4MC расположены в верхней части корпуса, выводы вторичных обмоток трансформаторов KSOH и 4MC7 расположены в нижней части корпуса.
Для защиты от несанкционированного доступа выводы вторичных обмоток закрываются пломбируемой крышкой.
Трансформаторы выпускаются в виде ряда модификаций и конструктивных исполнений, отличающихся номинальными токами, габаритами и массой.
Обозначения модификаций и исполнений трансформаторов в документах на поставку и эксплуатационных документах могут содержать до пяти буквенно-цифровых символов, а также знаков «пробел» и/или «тире», после обозначения указанных в настоящем описании типа, относящихся к номинальному напряжению, току, конструктивным особенностям вводов и выводов, установочным размерам и видам КРУ для которых они предназначены.
Рабочее положение в пространстве - любое.

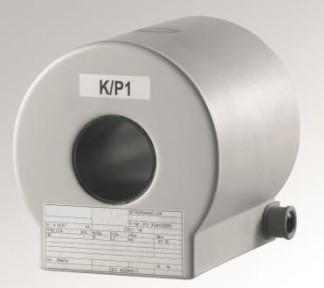

Рисунок 1 - Общий вид трансформаторов тока KSOH (4MC7)
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальный первичный ток, А | от 30 до 5000 |
| Номинальный вторичный ток, А | 1; 5 |
| Класс точности: - обмотки для измерений - обмотки для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3 5Р;10Р |
| Наименование характеристики | Значение |
| Номинальная вторичная нагрузка: - обмотки для измерений - обмотки для защиты | от 1 до 30 от 1 до 30 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 10 до 20 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, ^Бном | от 5 до 10 |
| Номинальная частота напряжения сети, Гц | 50; 60 |
| Габаритные размеры, мм, длина ширина высота | от 208 до 628 от 208 до 406 от 65 до 300 |
| Масса, кг | от 5 до 60 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3, диапазон рабочих температур от -5 до +40 °С |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 4Т05 |
наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока KSOH, MKSOH (исполнение по заказу) | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока KSOH, 4MC7, MKSOH, 4MC6
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 379 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
