| Номер в госреестре | 69605-17 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НОЛ(П)-НТЗ |
| Изготовитель | Общество с ограниченной ответственностью "Невский Трансформаторный Завод "Волхов" (ООО "НТЗ "Волхов"), г. Великий Новгород |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НОЛ(П)-НТЗ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.
Трансформаторы напряжения НОЛ(П)-НТЗ - однофазные, незаземляемые, электромагнитные, с литой изоляцией.
Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и вторичных (одна или две), залитый эпоксидным компаундом, который формирует корпус трансформатора, является главной изоляцией и защищает его внутренние части от механических и климатических воздействий.
Магнитопровод трансформаторов стержневого типа, разрезной. Обмотки расположены на магнитопроводе концентрически.
Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, количеством обмоток, формой и размерами корпуса, массой, расположением выводов.
Высоковольтные выводы «А» и «Х» первичной обмотки трансформаторов модификаций НОЛ-НТЗ расположены в верхней части корпуса и выполнены в виде контактов под болты М10.
Высоковольтные выводы «А» и «Х» первичной обмотки трансформаторов модификаций НОЛП-НТЗ выполнены в виде защитного предохранительного устройства с плавкой вставкой (предохранителем). Корпус предохранительного устройства литой из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту плавкой вставки от механических и климатических воздействий.
Трансформаторы могут изготавливаться с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков первичной обмотки.
Выводы вторичных обмоток расположены на торце трансформатора и имеют 2 варианта исполнения - «А» и «С». Выводы выполнены в виде винтов М6 и расположены в контактной коробке, размещенной в основании трансформатора и закрываемой съемной изоляционной пломбируемой крышкой для защиты от несанкционированного доступа.
Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму. По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку.
На трансформаторах имеется табличка технических данных.
На опорной поверхности трансформатора имеются четыре втулки с резьбой М12, предназначенные для крепления трансформатора в ячейке КРУ или на месте установки, а также для заземления при установке трансформатора без плиты.

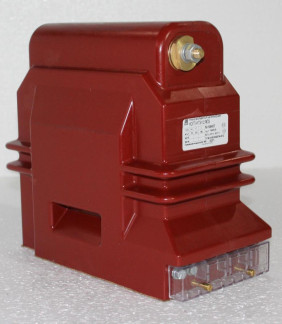

Общий вид трансформаторов представлен на рисунках 1 - 2.
Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 3.
Рабочее положение трансформаторов в пространстве - любое.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов напряжения НОЛ(П)-НТЗ
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | от 3 до 35 включ. |
| Номинальное напряжение вторичной обмотки, В | от 100 до 220 включ. |
| Количество вторичных обмоток | до 2 включ. |
| Классы точности вторичной обмотки | 0,2; 0,5; 1,0; 3,0 |
| Номинальная мощность вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8, В-А | от 10 до 600 включ. |
| Предельная мощность трансформатора, В-А | 400; 630; 1000 |
| Схема и группа соединения обмоток | 1/1-0; 1/1/1-0-0 |
| Номинальная частота напряжения сети, Гц | 50 или 60 1) |
| Примечание - 1) для трансформаторов, предназначенных для поставок на экспорт | |
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, (длинахширинахвысота) | от 286х148х245 до 415х268х490 включ. |
| Масса, кг | от 25 до 70 включ. |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2, диапазон рабочих температур от -60 до +55 °С 1); Т2, диапазон рабочих температур от -10 до +60 °С 1) |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 4-105 |
| Примечание - 1) верхнее значение температуры окружающего воздуха с учетом нагрева внутри КРУ | |
наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения НОЛ(П)-НТЗ | ТУ 3414-005-30425794-2012 | 1 шт. |
| Паспорт | 0.НТЗ.486.010 ПС; 0.НТЗ.486.017 ПС; 0.НТЗ.486.056 ПС | 1 экз. |
| Руководство по эксплуатации | 0.НТЗ.142.010 РЭ; 0.НТЗ.142.044 РЭ; 0.НТЗ.142.056 РЭ | 1 экз. 1) |
| Предохранитель | - | 1 2) 1 шт. 7 |
| Примечания 1) - при поставке партии трансформаторов в один адрес количество экземпляров РЭ может быть уменьшено, но должно быть не менее 1 экземпляра на партию из 12 штук; 2) - для исполнений НОЛП-НТЗ | ||
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15, НЛЛ-35 (регистрационный номер в Федеральном информационном фонде № 46942-11), прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки ТУ 3414-005-30425794-2012 Трансформаторы напряжения НОЛ-НТЗ-6; НОЛ-НТЗ-10; НОЛ-НТЗ-20; НОЛ-НТЗ-35; НОЛП-НТЗ-6; НОЛП-НТЗ-10; НОЛП-НТЗ-20; НОЛП-НТЗ-35. Технические условия
| Зарегистрировано поверок | 6366 |
| Поверителей | 7 |
| Актуальность данных | 22.11.2024 |
