| Номер в госреестре | 69606-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ-НТЗ |
| Изготовитель | ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОЛ-НТЗ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.
Трансформаторы тока ТОЛ-НТЗ по принципу конструкции - опорные, с литой изоляцией, по числу ступеней трансформации - одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков первичной (перемычки) или/и вторичной обмотки (ответвления).
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора, является главной изоляцией и защищает его внутренние части от механических и климатических воздействий.
Вторичные обмотки намотаны на отдельных магнитопроводах.
Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, количеством обмоток, формой и размерами корпуса, массой, расположением выводов.
Трансформаторы, имеющие в своем обозначении букву «Б», справа и слева от контактных площадок имеют изоляционные перегородки (барьеры), увеличивающие расстояния для поверхностных токов утечки. Трансформаторы с переключением по первичной обмотке имеют в своем обозначении букву «П». Трансформаторы с ответвлениями (отпайками) на вторичных обмотках имеют в своем обозначении букву «К».
Выводы первичной обмотки выведены на верхнюю, боковую или нижнюю часть литого корпуса и выполнены в виде:
- контактных площадок с отверстиями для болтов М12;
- плоского штыревого наконечника;
- штепсельного разъема.
Выводы вторичных обмоток расположены в нижней части корпуса трансформатора и имеют 4 варианта исполнения - «А», «В», «С» и «D». Выводы выполнены в виде винтов М6 и расположены в контактной коробке, размещенной в основании трансформатора и закрываемой съемной изоляционной пломбируемой крышкой для защиты от несанкционированного доступа.
Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму. По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку.
Для крепления на месте установки трансформаторы имеют закладные гайки в основании корпуса (или металлическую площадку с отверстиями). На трансформаторах имеется табличка технических данных.

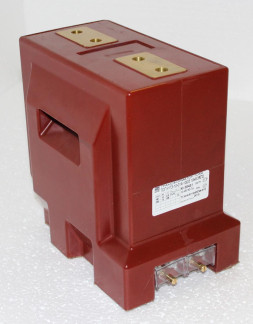

Общий вид трансформаторов представлен на рисунках 1 - 3.
Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 4.
Рабочее положение трансформаторов в пространстве - любое.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТОЛ-НТЗ
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | от 10 до 35 включ. |
| Номинальный первичный ток, А | от 5 до 5000 включ. |
| Номинальный вторичный ток, А | 1; 5 |
| Количество вторичных обмоток | до 6 включ. |
| Номинальная вторичная нагрузка, В-А - с коэффициентом мощности cos ф2 = 1 - с коэффициентом мощности cos ф2 = 0,8 | 1; 2; 2,5 от 3 до 100 включ. |
| Класс точности вторичных обмоток: - для измерений и учета - для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р; 10Р |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 2 до 35 включ. |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном | от 2 до 35 включ. |
| Номинальная частота напряжения сети, Гц | 50 или 60 1) |
| Примечание - 1) для трансформаторов, предназначенных для поставок на экспорт | |
Таблица 2 - Основные технические характеристики трансформаторов тока ТОЛ-НТЗ
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, (длинахширинахвысота) | от 232* 148^224 до 520*250*440 включ. |
| Масса, кг | от 17 до 105 включ. |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2, диапазон рабочих температур от -60 до +55 °С 1); Т2, диапазон рабочих температур от -10 до +60 °С 1) |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 4-105 |
| Примечание - 1) верхнее значение температуры окружающего воздуха с учетом нагрева внутри КРУ | |
наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока ТОЛ-НТЗ | ТУ 3414-001-30425794-2012 | 1 шт. |
| Паспорт | 0.НТЗ.486.001 ПС; 0.НТЗ.486.013 ПС; 0.НТЗ.486.014 ПС | 1 экз. |
| Руководство по эксплуатации | 0.НТЗ.142.001 РЭ; 0.НТЗ.142.013 РЭ; 0.НТЗ.142.014 РЭ | 1 экз. 1) |
| Примечание - 1) при поставке партии трансформаторов в один адрес количество экземпляров РЭ может быть уменьшено, но должно быть не менее 1 экземпляра на партию из 12 штук | ||
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 3414-001-30425794-2012 Трансформаторы тока ТОЛ-НТЗ-10; ТОЛ-НТЗ-20; ТОЛ-НТЗ-35. Технические условия
| Зарегистрировано поверок | 234383 |
| Поверителей | 71 |
| Актуальность данных | 19.09.2024 |
