| Номер в госреестре | 69607-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЛ-НТЗ |
| Изготовитель | Общество с ограниченной ответственностью "Невский Трансформаторный Завод "Волхов" (ООО "НТЗ "Волхов"), г. Великий Новгород |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШЛ-НТЗ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.
Трансформаторы тока ТШЛ-НТЗ по принципу конструкции - шинные, с литой изоляцией, по числу ступеней трансформации - одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки (ответвления).
Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет шина распределительного устройства, проходящая через внутреннее окно трансформаторов.
Трансформаторы содержат магнитопроводы, вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора, является главной изоляцией и защищает его внутренние части от механических и климатических воздействий.
Вторичные обмотки намотаны на отдельных магнитопроводах.
Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, количеством обмоток, формой и размерами корпуса, массой, расположением выводов.
Выводы вторичных обмоток расположены на фланце трансформатора и имеют 2 варианта исполнения - «А» и «С». Выводы выполнены в виде винтов М6 и расположены в контактной коробке, размещенной на фланце трансформатора и закрываемой съемной изоляционной пломбируемой крышкой для защиты от несанкционированного доступа.
Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
Трансформаторы с ответвлениями (отпайками) на вторичных обмотках имеют в своем обозначении букву «К».
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму. По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку.
Установка трансформаторов производится путем крепления фланца к установочной поверхности с помощью четырех болтов М12. На трансформаторах имеется табличка технических данных.

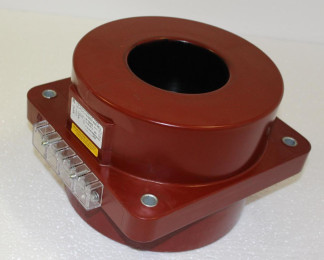

Общий вид трансформаторов представлен на рисунке 1.
Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 2.
Рабочее положение трансформаторов в пространстве - любое.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТШЛ-НТЗ
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток, А | от 200 до 8000 включ. |
| Номинальный вторичный ток, А | 1; 5 |
| Количество вторичных обмоток | до 6 включ. |
| Номинальная вторичная нагрузка, В-А - с коэффициентом мощности cos ф2 = 1 - с коэффициентом мощности cos ф2 = 0,8 | 1; 2; 2,5 от 3 до 100 включ. |
| Класс точности вторичных обмоток: - для измерений и учета - для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р; 10Р |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 2 до 35 включ. |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном | от 2 до 35 включ. |
| Номинальная частота напряжения сети, Гц | 50 или 60 1) |
| Примечание - 1) для трансформаторов, предназначенных для поставок на экспорт | |
Таблица 2 - Основные технические характеристики трансформаторов тока ТШЛ-НТЗ
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, (длинахширинахвысота) | от 317х290х204 до 360х340х296 включ. |
| Масса, кг | от 26 до 45 включ. |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2, диапазон рабочих температур от -60 до +55 °С 1); Т2, диапазон рабочих температур от -10 до +60 °С 1) |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 4-105 |
| Примечание - 1) верхнее значение температуры окружающего воздуха с учетом нагрева внутри КРУ | |
наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока ТШЛ-НТЗ | ТУ 3414-003-30425794-2012 | 1 шт. |
| Паспорт | 0.НТЗ.486.008 ПС | 1 экз. |
| Руководство по эксплуатации | 0.НТЗ.142.008 РЭ | 1 экз. 1) |
| Примечание - 1) при поставке партии трансформаторов в один адрес количество экземпляров РЭ может быть уменьшено, но должно быть не менее 1 экземпляра на партию из 12 штук | ||
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде № 37898-08); прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки ТУ 3414-003-30425794-2012 Трансформаторы тока ТШЛ-НТЗ-10. Технические условия
