| Номер в госреестре | 69610-17 |
| Наименование СИ | Установки многофункциональные измерительные |
| Обозначение типа СИ | CMC 310, CMC 430 |
| Изготовитель | "OMICRON electronics GmbH", Австрия |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки многофункциональные измерительные CMC 310, CMC 430 (далее - установки) предназначены для воспроизведения и измерений напряжения и силы переменного и постоянного тока, частоты, фазового угла.
Принцип действия установок заключается в формировании испытательных и управляющих сигналов с заданными параметрами и измерения их величины на входе и выходе проверяемого оборудования. Сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются по математическим алгоритмам и результаты измерений отображаются на графическом ЖК-дисплее внешнего ПК.
Испытательные сигналы напряжения и силы постоянного и переменного однофазных и многофазных токов в установках формируются генераторами, построенными на 16-разрядных ЦАП и цифровых сигнальных процессорах, что позволяет получать высокую точность во всем рабочем диапазоне воспроизводимых амплитуд, частот и фаз.
Установки применяются при пуско-наладочных работах и комплексном техническом обслуживании оборудования электрических подстанций.
Установки CMC 310 содержат три генератора напряжения и три генератора тока.
Установки CMC 430 содержат шесть генераторов напряжения и три генератора тока.
Все генераторы установок имеют независимое непрерывное регулирование по величине, частоте и фазе сигнала, защищены от перегрузки, короткого замыкания, перегрева, высоковольтных выбросов при переходных процессах в испытываемом оборудовании. Группы выходов по напряжению (в СМС 430 две группы по напряжению) и по току гальванически изолированы друг от друга и источника питания.
Дополнительно, с опцией программного обеспечения EnerLyzer Live, установка CMC 430 может быть дополнена измерительным устройством с 6 входами аналого-цифрового преобразования, которые позволяют измерять напряжение и силу постоянного тока, частоту, фазу, мощность, анализировать гармонический состав и форму переходных процессов.
Установки CMC 310 и СМС430 имеют одинаковые релейные и транзисторные выходы, двоичные входы управления, счетчика и порогового напряжения.
Установки не имеют собственных органов управления и индикации и управляются с помощью внешнего ПК через порты USB или Ethernet.
Установки CMC 310 могут оснащаться устройством CMControl, которое представляет собой внешнюю панель управления и позволяет обходиться без внешнего ПК. Устройство CMControl выпускается в двух модификациях: CMControl P - для испытания устройств защиты и измерения, CMControl R - для испытаний реклоузеров и секционных разъединителей.
Конструктивно установки выполнены в металлических корпусах.
На лицевой панели установок CMC 310 расположены основные выходы, входы и выключатель питания, на задней стенке - интерфейсные разъемы и гнездо низкоуровневых двоичных выходов и входов счетчика.
На лицевой панели установок CMC 430 расположены основные выходы, входы и выключатель питания, интерфейсные разъемы, гнездо низкоуровневых двоичных выходов и входов счетчика и комбинированный разъем генератора.

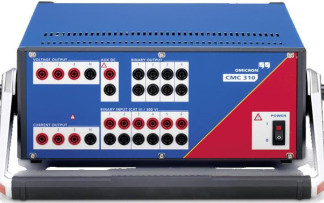

Общий вид установок представлен на рисунках 1 - 3. Для предотвращения несанкционированного доступа к внутренним частям приборов корпус установок пломбируется бумажным стикером.
Установки имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования установок, управления интерфейсами. Оно реализовано аппаратно и является метрологически значимым. Характеристики установок нормированы с учетом влияния ПО. Микропрограмма заносится в запоминающее устройство (ПЗУ) установок предприятием-изготовителем и недоступна для пользователя.
Внешнее ПО (CMControl для СМС310 и Test Universe для СМС430) позволяет управлять процессом измерений; проводить быструю оценку и сохранять результаты измерений; экспортировать результаты измерений в форматы XML, PDF, DOC, XLS. Внешнее ПО не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного^ обеспечения (ПО)
| Идентификационные данные (признаки) | Значение | |
| СМС 310 | СМС 430 | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер ПО) | Не ниже 2.50 | Не ниже 2.54 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики установок CMC 310 при воспроизведении напряжения переменного и постоянного тока_
| Вид напряжения | Предел воспроизведения, В | Пределы допускаемой основной абсолютной погрешности воспроизведения, В |
| Переменного тока 1) 3-фазное | 300 | ±(8-10-4-Цв+2-10-4-Цп.) |
| Переменного тока 1) 1-фазное | 600 | |
| Постоянного тока | 300 | |
| Примечания 1) - в диапазоне частот от 10 до 599 Гц; Ив. - выходное напряжение, В; Цп. - предел воспроизведения напряжения, В; Температурный коэффициент 0,0025 %/°С | ||
Таблица 3 - Метрологические характеристики установок CMC 310 при воспроизведении силы переменного и постоянного тока_
| Вид тока | Предел воспроизведения,А | Пределы допускаемой основной абсолютной погрешности воспроизведения, А |
| Переменный 1) 3-фазный | 32 | ±(15-10-/Чв+5-10-/Чп.) |
| Переменный 1) 1-фазный | 64 | |
| Постоянный 1-фазный | 90 | |
| Примечания 1) - в диапазоне частот от 10 до 599 Гц; !в. - выходной ток, А; !п. - предел воспроизведения силы тока, А; Температурный коэффициент 0,0025 %/°С | ||
Таблица 4 - Метрологические характеристики установок CMC 430 при воспроизведении напряжения переменного и постоянного тока_
| Вид напряжения | Предел воспроизведения, В | Пределы допускаемой основной абсолютной погрешности воспроизведения, В | Пределы допускаемой дополнительной абсолютной погрешности воспроизведения, В |
| Выходы напряжения 1, 2, 3 | |||
| Переменного тока 1) 6-фазное | 150 | ±(6•10-4•Цв.+1•10-4•Цп.) | ±0,001 -Ш. |
| Переменного тока 1) 3-фазное | 300 | ||
| Переменного тока 1) 1-фазное | 300 | ||
| Постоянного тока 1-фазное | 300 | ±(640-4^Цв±1,540-4^Цп.) | ±(0,001'-ив±0,000ЬЦп.) |
| Выходы напряжения 4, 5, 6 | |||
| Переменного тока 1) 6-фазное | 150 | ±(3•10-4•Цв.+1•10-4•Цп.) | ±0,002-Ш. |
| Переменного тока 1) 3-фазное | 300 | ||
| Переменного тока 1) 1-фазное | 300 | ||
| Постоянного тока 1-фазное | 300 | ь(1,Ы0-4^Цв±1>10-4^Цп.; | ±(0,002-Цв .±0,0001-Цп.) |
| Примечания 1) - в диапазоне частот от 10 до 100 Гц; Цв. - выходное напряжение, В; Цп. - предел воспроизведения напряжения, В | |||
| Вид тока | Предел воспроизведения, А | Пределы допускаемой основной абсолютной погрешности воспроизведения, А | Пределы допускаемой дополнительной абсолютной погрешности воспроизведения, А |
| Переменный 1) 3-фазный | 1,25 | ±(1540-/Чв.+5Т0-/Чп.) | ±0,0015 •Ь. |
| Переменный 1) 3-фазный | 12,5 | ||
| Переменный 1) 1-фазный | 12,5 | ||
| Переменный 1) 1-фазный | 37,5 2) | ±(45Т0-Мв.+15Т0-Мп.) | ±0,0045Пв. |
| Постоянный 1-фазный | 1,25 | ±(7Т0-Мв.+1,5Т0-Мп.) | ±(0,0015Пв.+0,005Пп.) |
| Постоянный 1-фазный | 12,5 | ±(1Ы0-Мв.+1,5Т0-Мп.) | ±(0,0015Пв.+0,0005Пп.) |
| Постоянный 1-фазный | 37,5 2) | ±(33Т0-Мв.+4,5Т0-Мп.) | ±(0,0045-!в.+0,0015-!п.) |
| Примечания 1) - в диапазоне частот от 10 до 100 Гц; 2) - значение получено путем соединения отдельных каналов; !в. - выходной ток, А; !п. - предел воспроизведения силы тока, А | |||
Таблица 6 - Метрологические характеристики установки CMC 430 при измерении унифицированных сигналов напряжения и силы постоянного тока (вход ANALOG INPUT DC)
| Физическая величина | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений | Пределы допускаемой дополнительной абсолютной погрешности измерений |
| Напряжение постоянного тока | 10 мВ | ±(0,07-Ш.+0,16-Ш.) | ±(0,001 №+0,002^.) |
| 100 мВ | ±(0,06^Ш+0,04^Ш.) | ±(0,001 №+0,001^.) | |
| 1 В | ±(0,04^Ш+0,02^Ш.) | ±(0,001 •^.+0,0003^.) | |
| 10 В | ±(0,04-Ш.+0,01-Ш.) | ±(0,001 •Uи.+0,0003•Uп.) | |
| Сила постоянного тока | 1 мА | ±(0,05-!и+0,02-!п.) | ±(0,00Ыи.+0,0003Пп.) |
| 20 мА | |||
| Примечания U^ - измеренное напряжение, В; U^ - предел измерений напряжения, В; !и. - измеренная сила тока, мА; !п. - предел измерений силы тока, мА | |||
Таблица 7 - Метрологические характеристики установок CMC 430 при измерении напряжения переменного тока по многофункциональным входам_
| Физическая величина | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений | Пределы допускаемой дополнительной абсолютной погрешности измерений |
| Напряжение переменного тока. Частота от 10 Гц до 10 кГц | 0,01 В | ±(0,3^Ш+0,08^Ш.) | ±0,0015/Ци. |
| Напряжение переменного тока. Частота от 10 Гц до 1 кГц | 0,1 В | ±(0,18-Ш.+0,08-Ш.) | ±0,0015/Ци. |
| Напряжение переменного тока. Частота от 10 Гц до 1 кГц | 1; 10; 100 В | ±(0,11-Ш.+0,04-Ш.) | ±0,0015/Ци. |
| Физическая величина | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений | Пределы допускаемой дополнительной абсолютной погрешности измерений |
| Напряжение переменного тока. Частота от 10 Гц до 1 кГц | 600 В | ±(0,13 №.+0,05 №.) | ±0,0015^и. |
| Примечания U^ - измеренное значение напряжения, В; U^ - предел измерений напряжения, В. | |||
Таблица 8 - Метрологические характеристики установок CMC 310 и CMC 430 при воспроизведении напряжения постоянного тока по дополнительному выходу_
| Физическая величина | Предел воспроизведения, В | Пределы допускаемой абсолютной погрешности воспроизведения, В |
| Напряжение постоянного тока | 264 | ±0,05-Ш. |
| Примечание - №. - выходное напряжение, В | ||
Таблица 9 - Метрологические характеристики установки CMC 310 при воспроизведении частоты и фазового угла_
| Физическая величина | Диапазон воспроизведения | Пределы допускаемой абсолютной погрешности воспроизведения |
| Частота синусоидального сигнала | от 10 до 599 Гц | ±0,5-10"6 Гц |
| Фазовый угол | ±360 градусов | ±0,2 1) градуса |
| Примечание - 1) - погрешность нормирована для частоты 50/60 Гц | ||
Таблица 10 - Метрологические характеристики установки CMC 430 при воспроизведении частоты и фазового угла_
| Физическая величина | Диапазон воспроизведения | Пределы допускаемой абсолютной погрешности воспроизведения |
| Частота синусоидального сигнала | от 0 до 1000 Гц | ±4,6-10-6 Гц |
| Фазовый угол | ±360 градусов | ±0,2 1) градуса |
| Примечание - 1) - погрешность нормирована для частоты 50/60 Гц | ||
Таблица 11 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | от 45 до 65 |
| Габаритные размеры (ширинахвысотахглубина), мм: - установки CMC 310 | 343x145x390 |
| - установки CMC 430 | 270x150x380 |
| Масса, кг: | |
| - установки CMC 310 | 13,1 |
| - установки CMC 430 | 8,7 |
| Нормальные условия измерений: | |
| - температура окружающего воздуха, °С | от +18 до +28 |
| - относительная влажность воздуха, % | до 80 |
| Наименование характеристики | Значение |
| Рабочие условия измерений для установок CMC 310: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +50 до 95 без конденсации |
| Рабочие условия измерений для установок CMC 430: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -25 до +50 до 95 без конденсации |
наносится на лицевую панель установок способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка многофункциональная измерительная | CMC 310 или CMC 430 | 1 шт. |
| Комплект соединительных проводов | - | 1 шт. |
| Кабель для соединения с ПК | - | 1 шт. |
| Сумка для переноски | - | 1 шт. |
| DVD-диск с ПО Test Universe для СМС430 | - | 1 шт. |
| DVD-диск с ПО CMControl для СМС310 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
осуществляется по документу МП 69610-17 «Установки многофункциональные измерительные CMC 310, CMC 430. Методика поверки», утвержденному ООО «ИЦРМ» 16.10.2017 г.
Основные средства поверки: мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде № 25984-14); шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде № 49121-12); прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 КМ (регистрационный номер в Федеральном информационном фонде № 52854-13); частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде № 41567-09); калибратор многофункциональный Fluke 5520A (регистрационный номер в Федеральном информационном фонде № 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса установок.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установкам многофункциональным измерительным CMC 310, CMC 430
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1 • 10-1 до 1 • 106 Гц ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
