| Номер в госреестре | 69614-17 |
| Наименование СИ | Системы автоматизированные информационно-измерительные |
| Обозначение типа СИ | "АСКУРДЭ" |
| Изготовитель | Акционерное общество «СПБ-3Э-прибор» (АО «СПБ-3Э-прибор»), г. Санкт-Петербург; Акционерное общество «Энергосервисная компания 3Э» (АО «ЭСКО 3Э»), ООО "ЭСКО 3Э", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 05.12.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные информационно-измерительные «АСКУРДЭ» (далее -система), предназначены для:
- измерений и учета количества теплоты (тепловой энергии), количественных и качественных параметров теплоносителя (горячей воды, пара) в системах теплоснабжения;
- измерений и учета объёма холодной и горячей воды в системах водоснабжения;
- измерений и учета количественных и качественных параметров потребления электрической энергии;
- измерений и учета объемного расхода (объема) и параметров газа;
- обеспечения автоматизированного сбора, учета, обработки, передачи и регистрации измерительной информации с объектов производства, распределения и потребления параметров энергоресурсов;
- контроля нештатных ситуаций и оповещения диспетчера системы об их возникновении;
- хранения и ведения баз данных параметров энергоресурсов;
- анализа данных приборов учёта в соответствии с законодательными требованиями к качеству коммунальных ресурсов и услуг;
- обеспечения автоматизированного контроля параметров энергоресурсов на объектах учёта и мониторинга за состоянием оборудования;
- предоставления измерительной информации в формах коммерческого учёта заинтересованным организациям и в другие существующие автоматизированные системы учёта энергоресурсов;
- синхронизации внутреннего времени всех компонентов системы согласно приемнику сигналов точного времени;
- контроля качества энергоресурсов.
Система представляет собой многофункциональную, трехуровневую иерархическую структуру, состоящую из измерительных, связующих, вычислительных и вспомогательных компонентов, которые образуют измерительные каналы (ИК) по видам энергоресурсов. Система в соответствии с классификацией по ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения» определяется как ИС-1.
Первый уровень состоит из измерительных компонентов (средств измерений (СИ), внесенных в Федеральный информационный фонд по обеспечению единства измерений (далее -ФИФ ОЕИ)), осуществляющих измерение количественных и качественных параметров энергоресурсов (количество теплоты (тепловая энергия), объемного (массового) расхода (объема, массы) и температуры (разности температур) теплоносителя, объема холодной и горячей воды, активную и реактивную электрическая энергию, объемного расхода (объема) газа), непрерывно или дискретно, с требуемым интервалом времени. Перечень измерительных компонентов, которыми может комплектоваться данный уровень, приведен в таблицах 1 - 5.
Таблица 1 - Измерительные компоненты, которыми могут комплектоваться ИК количества теплоты (тепловой энергии), количественных и качественных параметров теплоносителя (горячей воды, пара) в системах теплоснабжения_
| № п/п | Наименование | № в ФИФ ОЕИ |
| 1 | Теплосчетчики Multical UF | 14503-14 |
| 2 | Теплосчетчики ТЭРМ-02 | 17364-13 |
| 3 | Теплосчетчики КМ-5 (мод. КМ-5-1 ... КМ-5-7, КМ-5-6И, КМ-5-Б1-1 ... КМ-5-Б1-7, КМ-5-Б3-1 ... КМ-5-Б3-8) | 18361-10 |
| 4 | Теплосчетчики ВИС.Т | 20064-10 |
| 5 | Теплосчетчики ТСК5 | 20196-11 |
| 6 | Теплосчетчики SKU-02 | 20974-14 |
| 7 | Теплосчетчики ТС.ТМК-Н | 21288-14 |
| 8 | Теплосчетчики КСТ-22 | 25335-13 |
| 9 | Т еплосчетчики-регистраторы Омега-ТР | 26226-10 |
| 10 | Теплосчетчики СТУ-1 | 26532-09 |
| 11 | Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М» | 27011-13 |
| 12 | Теплосчетчики МКТС | 28118-09 |
| 13 | Теплосчетчики 7КТ | 28987-12 |
| 14 | Теплосчетчики Малахит-ТС8 | 29649-05 |
| 15 | Теплосчетчики-регистраторы многоканальные ЭСКО МТР-06 | 29677-10 |
| 16 | Теплосчетчики ТеРосс-ТМ | 32125-15 |
| 17 | Теплосчетчики ТЭМ-104 | 32764-17 |
| 18 | Теплосчетчики КМ-9 | 38254-08 |
| 19 | Теплосчетчики многоканальные ТС-11 | 39094-13 |
| 20 | Счетчики СТД (мод. СТД-В; СТД-Л; СТД-Г; СТД-У; СТД-УВ) | 41550-16 |
| 21 | Теплосчетчики SA-94 | 43231-14 |
| 22 | Теплосчетчики ЛОГИКА 8941 | 43409-15 |
| 23 | Теплосчетчики ЛОГИКА 8943 | 43505-15 |
| 24 | Теплосчетчики ТСК7 | 48220-11 |
| 25 | Теплосчетчики ТЭМ-104 | 48753-11 |
| 26 | Теплосчетчики ТЭМ-106 модификации ТЭМ-106-1, ТЭМ-106-2 | 48754-11 |
| 27 | Теплосчетчики ЛОГИКА 1943 | 49702-12 |
| 28 | Теплосчетчики ТТ-9 | 50223-12 |
| 29 | Теплосчетчики ТЭСМА-106 модификации ТЭСМА-106-01, ТЭСМА-106-02 | 52455-13 |
| 30 | Теплосчетчики ТСМ | 53288-13 |
| 31 | Теплосчетчики СКМ-2 | 53801-13 |
| 32 | Теплосчетчики ЛОГИКА 6961 | 54511-13 |
| 33 | Т еплосчетчики-регистраторы «МАГИКА» | 55821-13 |
| 34 | Теплосчетчики ЭСКО-терра | 56356-14 |
| 35 | Теплосчетчики ТСК9 | 56828-14 |
| 36 | Теплосчетчики ТЭМ-104 модификации ТЭМ-104(ТЭСМАРТ.01), ТЭМ-104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03) | 58852-14 |
| 37 | Теплосчетчики ЛОГИКА 1961 | 61862-15 |
| 38 | Счетчики УВП-281 | 62187-15 |
| 39 | Теплосчетчики ELF-M | 62502-15 |
| 40 | Теплосчетчики SonoSelect 10, SonoSafe 10 | 63444-16 |
| 41 | Теплосчетчики ЛОГИКА 6962 | 65010-16 |
| 42 | Преобразователи давления измерительные СДВ | 28313-11 |
| № п/п | Наименование | № в ФИФ ОЕИ |
| 43 | Счетчики тепловой энергии и количества воды электромагнитные SKM-1 | 16119-07* |
| 44 | Теплосчетчики ТЭМ-05М | 16533-06* |
| 45 | Теплосчетчики Sonometer 2000 | 17735-09* |
| 46 | Теплосчетчики ТС-07 | 20691-10* |
| 47 | Теплосчетчики СПТ942К | 21421-01* |
| 48 | Теплосчетчики ЭСКО-Т | 23134-02* |
| 49 | Теплосчетчики СТ10 | 26632-11* |
| 50 | Теплосчетчики ПРАКТИКА-Т | 27230-04* |
| 51 | Теплосчетчики ELF | 45024-10* |
| 52 | Комплексы измерительные ЭЛЬФ и ЭЛЬФ-ТС, КАРАТ-307 и КАРАТ-307-ТС | 46059-11* |
| 53 | Теплосчетчики многоканальные ТМ-3Э | 48235-11* |
| 54 | Теплосчетчики Т34 | 48334-11* |
| 55 | Тепловычислители MULTICAL 601 | 48562-11* |
| 56 | Теплосчетчики компактные «Пульсар» | 55665-13* |
| 57 | Теплосчетчики ISF/CMF под торговой маркой ZENNER Zelsius/Minol Minocal | 57040-14* |
| * Данные измерительные компоненты могут применяться при наличии действующих свидетельств о поверке. | ||
Таблица 2 - Измерительные компоненты, которыми могут комплектоваться ИК количественных и качественных параметров потребления электрической энергии._
| № п/п | Наименование | № в ФИФ ОЕИ |
| 1 | Счетчики ватт-часов активной энергии переменного тока статические «Меркурий 200» | 24410-07 |
| 2 | Счетчики электрической энергии статические трехфазные «Меркурий 230» | 23345-07 |
| 3 | Счетчики электрической энергии трехфазные статические «Меркурий 231» | 29144-07 |
| 4 | Счетчики активной электрической энергии трехфазные СЕ 301 | 34048-08 |
| 5 | Счетчики активной энергии статические однофазные «Меркурий-203 » | 31826-10 |
| 6 | Счетчики активной и реактивной электрической энергии трехфазные СЕ 303 | 33446-08 |
| 7 | Счетчики электрической энергии статические трехфазные «Меркурий-23 3 » | 34196-10 |
| 8 | Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М | 36697-12 |
| 9 | Счетчики электрической энергии статические однофазные «Меркурий 206» | 46746-11 |
| 10 | Счетчики активной электрической энергии однофазные многотарифные СЕ102М | 46788-11 |
| № п/п | Наименование | № в ФИФ ОЕИ |
| 11 | Счетчики электрической энергии многофункциональные СЭБ-1ТМ.02М | 47041-11 |
| 12 | Счетчики электрической энергии статические трехфазные «Меркурий 236» | 47560-11 |
| 13 | Счетчики электрической энергии статические трехфазные «Меркурий 234» | 48266-11 |
| 14 | Счетчики электрической энергии трехфазные статические ПСЧ-3АР.08Д | 50053-12 |
| 15 | Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05МД | 51593-12 |
| 16 | Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05МН | 57574-14 |
| 17 | Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101 | 60924-15 |
| 18 | Счетчики трехфазные статические Агат 3 | 63256-16 |
| 19 | Счетчики однофазные статические АГ АТ 2 | 63524-16 |
| 20 | Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05МК | 64450-16 |
| 21 | Счетчики электрической энергии трехфазные статические ПСЧ-3 АРТ.07 | 36698-08* |
| 22 | Счетчики электрической энергии трехфазные статические ПСЧ-3 АРТ.08 | 41133-09* |
| 23 | Счетчики электрической энергии трехфазные статические ПСЧ-3 АРТ.07Д | 41136-09* |
| 24 | Счетчики электрической энергии трехфазные статические ПСЧ-3 АРТ.09 | 47122-11* |
| * Данные измерительные компоненты могут применяться при наличии действующих свидетельств о поверке. | ||
Таблица 3 - Измерительные компоненты, которыми могут комплектоваться ИК объема и параметров газа_
| № п/п | Наименование | № в ФИФ ОЕИ |
| 1 | Корректоры СПГ763 | 37671-13 |
| 2 | Корректоры объема газа ЕК270 | 41978-13 |
| 3 | Корректоры СПГ742 | 48867-12 |
| 4 | Комплексы измерительные ЛОГИКА 7742 | 51001-12 |
| 5 | Комплексы измерительные ЛОГИКА 6761 | 51002-12 |
| 6 | Комплексы измерительные ЛОГИКА 1761 | 53341-13 |
| 7 | Комплексы измерительные ЛОГИКА 6762 | 55780-13 |
| 8 | Расходомеры термоанемометрические Turbo Flow TFG | 56188-14 |
| 9 | Расходомеры Turbo Flow GFG | 57146-14 |
| 10 | Комплексы измерительные ЛОГИКА 7761 | 60936-15 |
| 11 | Преобразователи давления измерительные СДВ | 28313-11 |
| 12 | Корректоры объема газа EK260 | 21123-08* |
| * Данные измерительные компоненты могут применяться при наличии действующих свидетельств о поверке. | ||
Таблица 4 - Измерительные компоненты, которыми могут комплектоваться ИК объема холодной и горячей воды_
| № п/п | Наименование | № в ФИФ ОЕИ |
| 1 | Счетчики импульсов - регистратор «ПУЛЬСАР» | 25951-10 |
| 2 | Расходомеры-счетчики электромагнитные ЭСКО-РВ.08 | 28868-10 |
| 3 | Счетчики холодной и горячей воды крыльчатые одноструйные ET | 48241-11 |
| 4 | Счетчики холодной и горячей воды крыльчатые многоструйные М | 48242-11 |
| 5 | Счетчики холодной и горячей воды турбинные W | 48422-11 |
| 6 | Расходомеры - счетчики электромагнитные Multi - Mag | 42713-09 |
| 7 | Преобразователи расхода погружные «HydrlNS» | 39569-08 |
| 8 | Преобразователи давления измерительные СДВ | 28313-11 |
| 9 | Расходомеры-счетчики электромагнитные ЭСКО-Р | 46907-11* |
| * Данные измерительные компоненты могут применяться при наличии действующих свидетельств о поверке. | ||
Таблица 5 - Компоненты подсистемы синхронизации времени
| № п/п | Наименование | № в ФИФ ОЕИ |
| 1 | Устройства синхронизации времени УСВ-2 | 41681-10 |
| 2 | Устройства синхронизации времени УСВ-3 | 64242-16 |
На втором уровне системы расположены связующие компоненты, которые состоят из устройств, передающих данные (измерительная информация в цифровом коде) от измерительных компонент, расположенных на первом уровне к вычислительным компонентам, расположенным на третьем уровне по радиоканалам, линиям связи промышленной сети и сетям Ethernet для последующей их архивации и передачи по запросу на сервер и/или АРМ.
Третий уровень системы представляет собой сервер или группу серверов, расположенных в центре обработки данных (ЦОД), АРМ администраторов на базе ПЭВМ со специализированным программным обеспечением. В качестве специализированного программного обеспечения ЦОД и для удаленного доступа к измерительной информации используется программное обеспечение «Автоматизированная система коммерческого учета, регулирования и диспетчеризации энергопотребления «ЭСКО 3Э»» (далее - программное обеспечение системы). Подсистема синхронизации времени реализована на базе приемников сигналов точного времени приведенных в таблице 5.

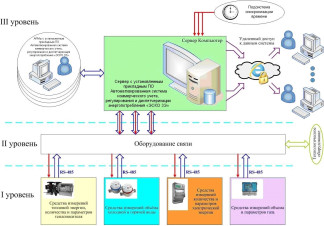

Структурная схема системы приведена на рисунке 1.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящее в состав системы, «защищается» (опломбируется) в соответствии с технической документацией на него, все информационноизмерительные каналы, опломбируются в точках, где возможно несанкционированное воздействие на результаты измерений, комплексные компоненты системы пломбированию не подлежат. Защита от несанкционированного доступа к базам данных осуществляется системой условных секретных комбинаций символов (паролей).
Программное обеспечение системы предназначено для накопления, обработки и представления измерительной информации, а также обмена данными по всей иерархической структуре системы. Программное обеспечение системы обеспечивает визуализацию (отображение измерительной информации по каждому ИК) в режиме реального времени. Защита программного обеспечения от непреднамеренных и преднамеренных изменений реализовано с помощью авторизации пользователя, паролей и ведения журнала событий.
Идентификационные данные программного обеспечения приведены в таблице 6. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 6 - Идентификационные данные программного обеспечения системы
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Автоматизированная система коммерческого учета, регулирования и диспетчеризации энергопотребления «ЭСКО 3Э» |
| Номер версии (идентификационный номер) ПО | 3.Х.Х |
| Цифровой идентификатор (контрольная сумма) | 4AEA233314DBF 00B4A450AC8D91E66F5 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Основные метрологические и технические характеристики приведены в таблицах 7 и 8.
| Наименование характеристики | Значение |
| ИК количества теплоты (тепловой энергии), количественных и качественных параметров теплоносителя (горячей воды, пара) в системах теплоснабжения: - диапазон измер3 ения объемного расхода (объема) теплоносителя, м3/ч - диапазон измерения массового расхода (массы) теплоносителя, т/ч - диапазон измерения температуры теплоносителя, °С: - теплофикационная вода - пар - диапазон измерения разности температур, °С - диапазон измерения давления, МПа: - теплофикационная вода - пар - диапазон измерения тепловой энергии, ГДж - диапазон измерения тепловой энергии, Гкал - пределы допускаемой относительной погрешности измерения количества теплоты (тепловой энергии), %: - для класса точности 1 - для класса точности 2 - пределы допускаемой относительной погрешности измерения количества теплоты (тепловой энергии) в диапазоне расходов пара, %: - от 10 до 30 включ., % - св. 30 до 100 включ., % - пределы допускаемой относительной погрешности измерения объемного (массового) расхода, объема (массы) теплофикационной воды, %: - для класса точности 1 - для класса точности 2 - пределы допускаемой относительной погрешности измерения массы пара в диапазоне расхода, %, не более: - от 10 до 100 % - пределы допускаемой абсолютной погрешности измерения температуры теплоносителя, °С - пределы допускаемой относительной погрешности измерения разности температур в подающем и обратном трубопроводах, % - пределы допускаемой относительной погрешности измерения давления, %: - теплофикационная вода - пар | от 0,01 до 1000000 от 0,01 до 1000000 от 0 до +180 от +100 до +500 от +3 до +150 от 0,01 до 2,5 от 0,1 до 30 от 0,01 до 99999999 от 0,0025 до 24000000 ±(2+4 A^/At +0,01Gs/G)1) ±(3+4AWAt +0,02Gs/G)1) ±5,0 ±4,0 ±(1+0,01 •Gb/Gh)1), но не более ±3,5 % ±(2+0,02-Gb/Gh)1), но не более ±5 % ±3,0 ±(0,6+0,004 t) ±(0,5 + AtH/At)1) ±2,0 ±1,0 |
| Наименование характеристики | Значение |
| ИК объема холодной и горячей воды: - диапазон измерения объемного расхода воды при Ду трубопровода от 15 до 500 мм, м /ч - диапазон температуры измеряемой среды (воды), °С - диапазон измерения давления, МПа - пределы допускаемой относительной погрешности измерения объема холодной, горячей воды в диапазоне расходов2), %: - от Qmin (включая) до Qt - от Qt до Qmax (включая) - пределы допускаемой относительной погрешности измерения давления, % | от 0,015 до 3000 от 0 до +150 от 0,01 до 2,5 ±5,03) ±2,03) ±2,0 |
| ИК количественных и качественных параметров потребления электрической энергии: - класс точности при измерении: - активной энергии - реактивной энергии | 0,2S; 0,5S по ГОСТ 31819.22-2012 1,0; 2,0 по ГОСТ 31819.21-2012 1,0; 2,0 по ГОСТ 31819.23-2012 |
| ИК объемного расхода (объема) и параметров газа: - диапазон измерения объемного расхода, м3/ч - диапазон измерения объемного расхода прир одного газа, приведенного к стандартным условиям, м3/ч - пределы допускаемой относительной погрешности при измерении объемного расхода природного газа, % - пределы допускаемой относительной погрешности при измерении объемного расхода газа приведенного к стандартным условиям, % - диапазон измерения температуры природного газа, °С - пределы допускаемой абсолютной погрешности при измерении температуры природного газа, °С - диапазон измерения давления природного газа в трубопроводе, МПа - пределы допускаемой относительной погрешности измерения давления природного газа, % | от 0,01 до 1000000 от 0,01 до 1000000 ±3,0 ±2,9 от -50 до +200 ±(0,3+0,005 • |t|)1) от 0,01 до 12 ±0,6 |
| Пределы допускаемой относительной погрешности измерений времени, % | ±0,05 |
| Погрешность синхронизации времени, с/сут, не более | ±5 |
| 1) AtH - наименьшая разность температур теплоносителя в прямом и обратном трубопроводе, At - разность температур теплоносителя в прямом и обратном трубопроводе, G - измеренное значение объемного расхода теплоносителя, Gh и GВ - наименьшее и наибольшее значение объемного расхода теплоносителя, |t| - абсолютное значение температуры. 2) Qmin, Qt, Qmax - значения минимального, переходного, максимального объемных расходов. 3) Дополнительная допускаемая абсолютная погрешность при использовании в составе ИК объема холодной и/или горячей воды счетчиков-импульсов регистраторов «Пульсар», не более: ±1 вес импульса подключенного СИ. | |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С: - для сервера и/или АРМ - для остальных устройств - относительная влажность воздуха, % - давление окружающего воздуха, кПа | от +15 до +25 в соответствии с требованиями эксплуатационной документации от 30 до 80 от 84 до 106,7 |
| Параметры электропитания сервера и/или АРМ от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 50±1 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 75000 |
наносится на лицевую панель сервера или АРМ и титульные листы эксплуатационной документации типографским методом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная информационноизмерительная «АСКУРДЭ» | - | 1 шт. |
| Руководство по эксплуатации | РЭ 4012-001-11323367 - 2016 | 1 экз. |
| Паспорт | ПС 4012-001-11323367 - 2016 | 1 экз. |
| Программное обеспечение «Автоматизированная система коммерческого учета, регулирования и диспетчеризации энергопотребления «ЭСКО 3Э» | - | 1 шт. |
| Эксплуатационная документация на компоненты системы | - | 1 экз. |
| Методика поверки | МП 4012-001-11323367-2016 | 1 экз. |
| Примечание - Количество ИК и их состав определяется в соответствии с договором поставки системы. | ||
осуществляется по документу МП 4012-001-11323367-2016 «Система автоматизированная информационно-измерительная «АСКУРДЭ». Методика поверки», утверждённому ЗАО КИП «МЦЭ»
21.06.2017 г.
Основные средства поверки:
- средства поверки в соответствии с нормативными документами на поверку средств измерений, входящих в состав системы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел формуляра на систему.
представлены в эксплуатационном документе.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 56942-2016 Автоматизированные измерительные системы контроля и учета тепловой энергии. Общие технические условия
ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2 ГОСТ 31819.23-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ТУ 4012-001-11323367-2016 Системы автоматизированные информационно-измерительные «АСКУРДЭ». Технические условия
