| Номер в госреестре | 69616-17 |
| Наименование СИ | Реометр ротационный |
| Обозначение типа СИ | HAAKE Rheostress 1 |
| Изготовитель | "Thermo Electron (Karlsruhe) GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Реометр ротационный HAAKE Rheostress 1 (далее-реометр) (зав. № 1 13000425 002, TCL/Z, Typ003-7370) фирмы Thermo Electron (Karlsruhe) GmbH, Германия, предназначен для измерения динамической вязкости жидкости и реологических исследований.
Реометр состоит из измерительного механизма, измерительной пары (ротор-стакан), микрокомпьютера, штатива и термостатирующей ячейки, которую возможно подключать к циркуляционным термостатам или криостатам.
Принцип действия реометра основан на измерении изменения крутящего момента ротора, создаваемого исследуемым продуктом. Изменение крутящего момента ротора определяется датчиком угла вращения по закручиванию приводной пружины (метод CR) или по изменению силы тока в приводе (метод CS). Диапазон измерения вязкости зависит от размера и формы применяемого ротора, а также от скорости его вращения. Управление процессом измерения осуществляется от внутреннего контроллера или с персонального компьютера с помощью специального программного комплекса.

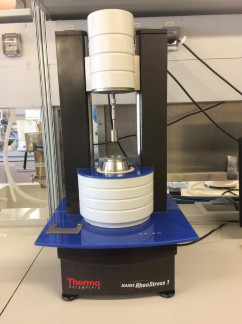

Внешний вид реометра приведен на рисунке 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HAAKE Rheowin Jobmanager |
| Номер версии (идентификационный номер ПО) | Версия 4.4.1.20- |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические и технические характеристики
| Наименование параметра | Значение |
| Диапазон измерений динамической вязкости, Па-с | от 0,5-10-3 до 1-103 |
| Пределы допускаемой относительной погрешности, % | ±4 |
| Тормозной момент, мНм | 0,002 |
| Максимальный момент, мНм | 100 |
| Диапазон градиентов скоростей сдвига, с-1 | от 0,15 до 7,2104 |
| Г абаритные размеры: (длина х ширина х высота), мм | 385х420х660 |
Таблица 3 - Условия эксплуатации.
| Наименование параметра | Значение |
| Диапазон температуры окружающей среды, oC | от + 15 до +40 |
| Диапазон атмосферного давления, кПа | от 84,0 до 106,7 |
| Относительная влажность воздуха, % | до 80 |
| Напряжение переменного тока, В | от 198 до 242 |
| Частота переменного тока, Гц | от 49,9 до 50,1 |
наносится на титульный лист инструкции по эксплуатации типографским методом.
Комплект поставки системы приведен в таблице 4.
Таблица 4
| Наименование | Количество |
| Реометр HAAKE Rheostress 1 | 1 шт. |
| Инструкция по эксплуатации | 1 шт. |
| Методика поверки | 1 шт. |
осуществляется по документу МП 69616-17 «Реометр ротационный HAAKE Rheostress 1. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 08 августа 2017 г.
Основные средства поверки:
- стандартные образцы вязкости жидкости типа РЭВ: ГСО № 8596-2004, 8603-2004 и 8604-2004 с погрешностью 0,2 %, выпускаемые по ТУ 4381-001-02566450-2000.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма в свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерения вязкости жидкостей»
ГОСТ 29226-91 «Вискозиметры жидкостей. Общие технические требования и методы испытаний»
Техническая документация фирмы-изготовителя
