Вискозиметр капиллярный 2005, 69617-17

Вискозиметр капиллярный 2005 (зав. № 7-U0401/0A) (далее-вискозиметр) фирмы Solvay S.A., Бельгия предназначен для измерений динамической вязкости жидкости и реологических исследований.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	69617-17
Наименование СИ	Вискозиметр капиллярный
Обозначение типа СИ	2005
Изготовитель	"Solvay S.A.", Бельгия
Год регистрации	2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Вискозиметр состоит из электродвигателя, электронного динамометра, термостатируемого цилиндра, блок управления с кнопками управления и цифровым табло.

Принцип действия вискозиметра основан на капиллярном методе измерения вязкости, заключающемся в измерении скорости погружения штока, выдавливающего исследуемый материал из камеры через капилляр. Управление процессом измерения осуществляется от внутреннего контроллера или с персонального компьютера с помощью специального программного комплекса.

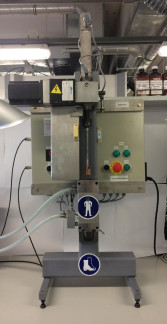

Внешний вид вискозиметра приведен на рисунке 1.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VC
Номер версии (идентификационный номер ПО)	Версия 1.3.0.3.
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование параметра	Значение
Диапазон измерений динамической вязкости, Па с	от 0,540-3 до 1-103
Пределы допускаемой относительной погрешности, %	±4
Диаметр барабана, мм	30
Диаметр капиллярной трубки, мм	2
Длина капиллярной трубки, мм	30
Передаточное число редуктора	1 оборот двигателя=смещение поршня на 1,25 мм
Максимальная длина хода поршня, мм	155
Максимальное значение вращающего момента, Нм	7
Максимальное значение скорости вращения редуктора, об/мин	3000

Таблица 3 - Условия эксплуатации

Наименование параметра	Значение
Диапазон температуры окружающей среды, oC	от + 15 до +40
Диапазон атмосферного давления, кПа	от 84,0 до 106,7
Относительная влажность воздуха, %	до 80
Напряжение переменного тока, В	от 198 до 242
Частота переменного тока, Гц	от 49,9 до 50,1

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации типографским методом.

Комплектность

Комплект поставки системы приведен в таблице 4.

Таблица 4

Наименование	Количество
Капиллярный вискозиметр	1 шт.
Инструкция по эксплуатации	1 шт.
Методика поверки	1 шт.

Поверка

осуществляется по документу МП 69617-17 «Вискозиметр капиллярный 2005. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 15 августа 2017 г.

Основные средства поверки:

- стандартные образцы вязкости жидкости типа РЭВ: ГСО № 8599-2004, 8603-2004 и 8604-2004 с погрешностью 0,2 %, выпускаемые по ТУ 4381-001-02566450-2000;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится в виде оттиска поверительного клейма в свидетельство о поверке и (или) в паспорт.
