Номер в госреестре | 69623-17 |
Наименование СИ | Анализаторы промышленные комбинированные с каналом общего органического углерода |
Обозначение типа СИ | ЛИДЕР (анализаторы), ЛИДЕР-ТОС (канал) |
Изготовитель | ООО "НПП "Техноприбор", г. Москва |
Год регистрации | 2017 |
Срок свидетельства | 05.12.2027 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Анализаторы промышленные комбинированные «ЛИДЕР» с каналом общего органического углерода «ЛИДЕР-ТОС» (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации общего органического углерода (ООУ) в чистой и сверхчистой воде в системах водоподготовки и контроля технологических процессов на электростанциях и других производствах и аналитических лабораториях.
Принцип действия анализатора основан на окислении органических соединений (вещества окисляются до газообразного СО2, реагирующего с водой с образованием слабой угольной
+ 3
кислоты Н2СО3, которая диссоциирует на ионы Н и НСО ") под действием UV-C излучения (Х<200 нм). Изменение концентрации этих ионов регистрируется двумя кондуктометрами, по разнице удельной электропроводности до и после облучения рассчитывается концентрация общего органического углерода.
Анализаторы предназначены для работы, как в автоматическом режиме непрерывных измерений, так и в режиме ручного анализа отдельных образцов. Полученные результаты измерений выводятся на экран в мкг/дм3 и одновременно передаются по выходным интерфейсам:
- унифицированному токовому сигналу в диапазонах (0-20)/(0-5)/(4-20) мА в активном режиме;
- цифровому каналу с применением интерфейса RS-485 по протоколу обмена Modbus RTU;
- цифровому каналу с применением интерфейса Ethernet по протоколу обмена Modbus RTU;
- программируемым силовым реле типа «сухие контакты» для сигнализации и управления исполнительными механизмами.
Анализируемая среда пропускается через УФ-модуль по змеевику из кварцевого стекла с заданным расходом. По данным кондуктометров рассчитывается концентрация общего органического углерода (ООУ), которая отображается на третьем канале панели оператора.
Конструктивно анализаторы состоят из трансмиттера серии ЛИДЕР-300 с цветной сенсорной панелью оператора, платами выходных интерфейсов и блоком питания, и гидроблока ЛИДЕР-ТОС, размещенного в настенном боксе с откидными дверцами со степенью защиты от внешних воздействий IP65 в соответствии с ГОСТ 14254-15. Трансмиттер может размещаться на одной монтажной панели с гидроблоком или отдельно, на расстоянии до 500 м от гидроблока. Передача данных между гидроблоком и трансмиттером осуществляется по цифровому каналу RS-485 Modbus RTU. Гидроблок состоит из входного вентиля, Н-колонки (опция), фильтра, отсечного клапана, ротаметра, переливного устройства с датчиком наличия протока, УФ-модуля, банки для растворов, насоса, двух кондуктометров и интеллектуального датчика (ИД) ЛИДЕР-ТОС. Общий вид анализатора представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа представлена на рисунке 2.

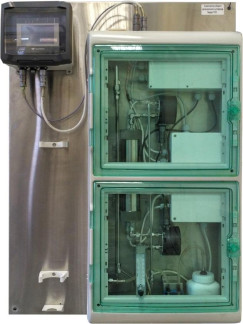

Рисунок 1 - Общий вид анализатора промышленного комбинированного «ЛИДЕР» с каналом общего органического углерода «ЛИДЕР-ТОС»
Программное обеспечение (ПО) анализатора является встроенным и выполняет функции управления анализатором, просмотра, передачи и сохранения результатов измерений, изменения настроечных параметров прибора. Структура встроенного программного обеспечения представляет древовидную форму. Данное программное обеспечение разработано изготовителем специально для решения задач измерений.
Идентификация программного обеспечения осуществляется при каждом запуске анализатора путем вывода текущей версии ПО.
Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при проведении испытаний.
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентиф икационные данные (признаки) | Значение | ||
Встроенное ПО трансмиттера | Встроенное ПО кондуктометров | Встроенное ПО ИД ЛИДЕР-ТОС | |
Идентиф икационное наименование ПО | 3Ch_TOC_m82_iP.xob | ID-047 v56.hex | LD_27_1.hex |
Номер версии (идентификационный номер ПО), не менее | 8.2 | 56 | 1.0 |
Цифровой идентификатор ПО | Недоступно | Недоступно | Недоступно |
Таблица 2 - Диапазоны измерений, пределы допускаемой абсолютной и относительной погрешности_
Наименование характеристики | Значение |
Диапазон измерений массовой концентрации общего органического углерода, мкг/дм3 | от 0 до 1000 |
Пределы допускаемой абсолютной погрешности измерений массовой концентрации общего органического углерода, мкг/дм3, в диапазоне от 0 до 100 мкг/дм3 включ. | ±10 |
Пределы допускаемой относительной погрешности, %, в диапазоне св. 100 до 1000 мкг/дм3 | ±10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | +22 220 -g (50±1) |
Потребляемая мощность, Вт, не более | 60 |
Г абаритные размеры, мм, не более трансмиттер | |
- высота | 300 |
- глубина | 200 |
- ширина | 300 |
гидроблок | |
- высота | 700 |
- глубина | 180 |
- ширина | 970 |
Масса, кг, не более | |
- трансмиттер | 5,0 |
- гидроблок | 35,0 |
Условия эксплуатации: | |
- температура окружающей среды, °С | от +5 до +50 |
- относительная влажность воздуха, % | до 80 |
- атмосферное давление, кПа | от 84,0 до 106,7 |
Параметры пробы: | |
- температура | от +10 до +70 °С |
- давление, не более | 0,2 МПа |
- расход | от 2 до 30 л/ч |
- УЭП, не более | 2 мкСм/см |
- содержание взвешенных частиц, не более | 5 мг/кг |
Средний срок службы, лет | 10 |
наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Кол-во | Примечание |
Трансмиттер серии ЛИДЕР-300 | ЛИД 353.00.000 | 1 | |
Г идроблок ЛИДЕР-ТОС | ТОС 463.00.00.000 | 1 | |
Панель монтажная | ТОС 463.16.00.000 | 1 | |
Н-колонка | - | 1 | по заказу |
Кабель цифровой 1,0 м | - | 1 | для связи Т и ИД |
Кабель питания 1,0 м | - | 1 | для питания Т от ГБ |
Комплект ЗИП: - кабельные разъемы питания и выходных сигналов - ключ фильтра | см. паспорт ZR06F | 1-4 1 | количество и тип разъемов зависит от комплектации (см. паспорт) |
Руководство по эксплуатации | ЛИД 300.08.00.000 РЭ | 1 | |
Методика поверки | ЛИД 300.08.00.000 МП | 1 | |
Паспорт | ЛИД 300.08.00.000 ПС | 1 | |
Сертификат/декларация соответствия | - | 1 | Копия, по требованию Заказчика |
осуществляется по документу ЛИД 300.08.00.000 МП «Анализаторы промышленные комбинированные «ЛИДЕР» с каналом общего органического углерода «ЛИДЕР-ТОС». Методика поверки», утвержденному ФГУП «ВНИИМС» 27.09.2017 г.
Основные средства поверки:
- сахароза кв. «х.ч.» или «ч.д,а.» по ГОСТ 5833-75,
- весы аналитические, высокого класса точности, с наибольшим пределом взвешивания от 20 г до 210 г, погрешность взвешивания ±0,001 г по ГОСТ OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки вносится в паспорт анализатора (первичная) или в свидетельство о поверке (периодическая).
приведены в эксплуатационном документе.
ТУ 4215-308-42732639-2017 «Комбинированный промышленный анализатор «ЛИДЕР» с каналом общего органического углерода «ЛИДЕР-ТОС». Технические условия.
Зарегистрировано поверок | 18 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
